GTP–120×80 Наклоняемая платформа
| Вариант исполнения | GTP–120×80 |
| Угол наклона вдоль оси X | ± 4.2º |
| Угол наклона вдоль оси Y | ± 3.5º |
| Максимальная нагрузка | 5 кг |
| Вес | 0.69 кг |
| Габариты | 120х103х36 мм |
Платформа выпускается в двух вариантах комплектации: с юстировочными винтами с круглыми ручками FAS-B25 (GTP–120×80-B) или с потайными юстировочными винтами FAS-A25 (GTP–120×80-A).
Крепление платформы на оптический стол возможно как с помощью винтов М6, так и с помощью механических прижимов, под которые по бокам корпуса платформы выполнены специальные пазы.
Для монтажа оптических элементов предусмотрены резьбовые отверстия М4 и М6.
Детали корпуса изделия изготовлены из дюраля и подвергнуты химическому чернению.
* По спецзаказу возможно исполнение в варианте с бесцветным анодированием.
Также рекомендуем
| Вариант исполнения | RS-25,4x15 |
| Внутренний диаметр, мм | 15 |
| Внешний диаметр, мм | 39 |
| Ручная установка, град | 360 |
| Вариант исполнения | MMM-25-k | MMM-25.4-k |
| Диаметр оптики | 25.0 мм | 25.4 мм |
| Сдвиг по углу (на один оборот) | 24.5’ | 24.5’ |
| Точность установки | 25" | 25" |
| Вариант исполнения | MMB-KV | MMB-KV60 |
| Диаметр оптики, мм | 25 | 60 |
| Диапазон изменения угла, град | 6.6 | 6.6 |
| Сдвиг по углу (на один оборот), мин | 15 | 15 |
| Точность установки, сек | 10 | 10 |

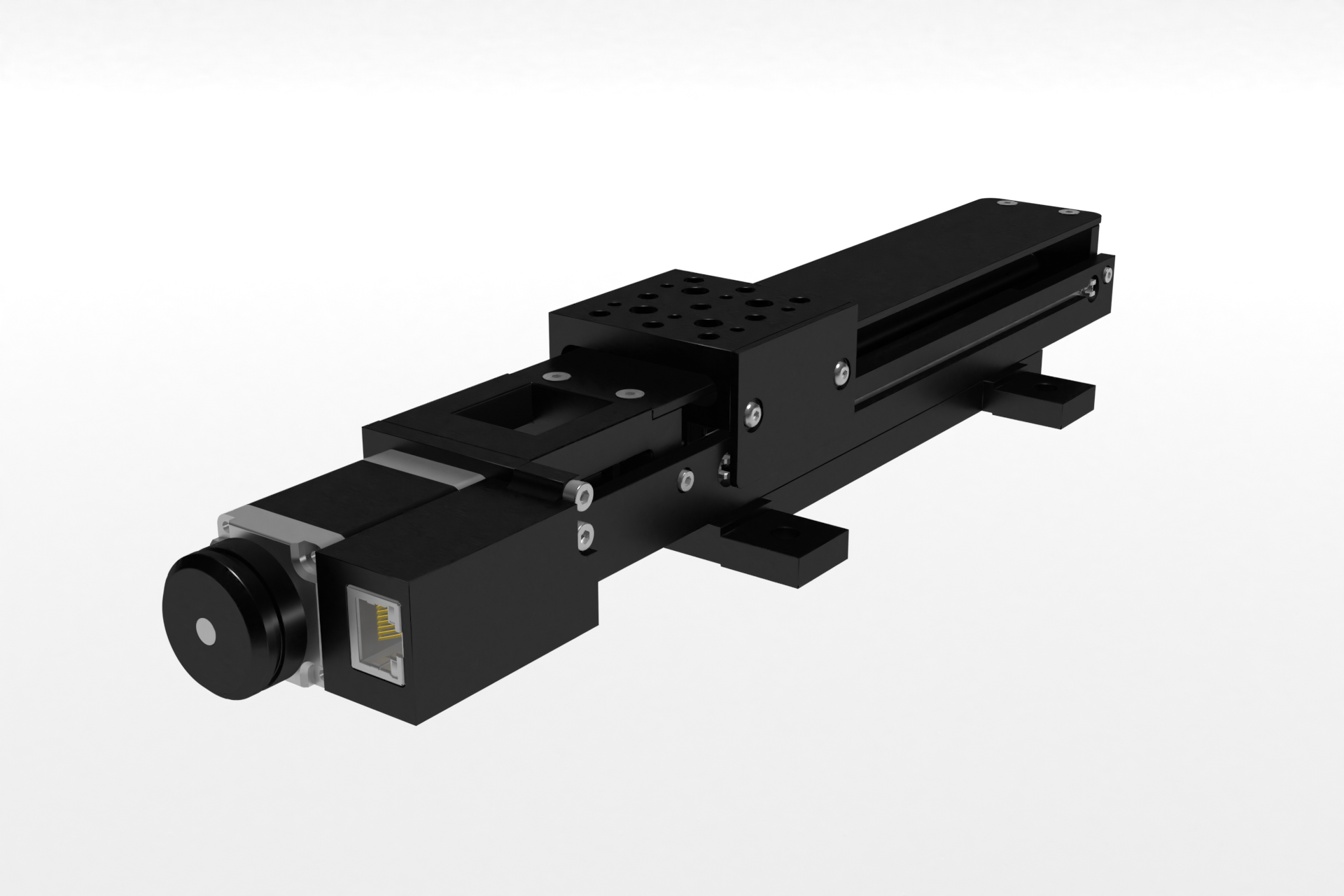

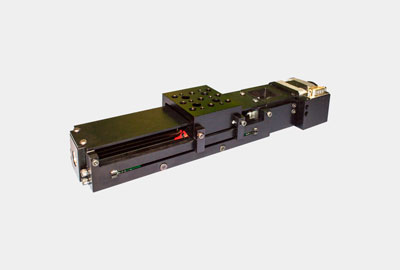

| Вариант исполнения | TS36-SM | TS86-SM | TS135-SM |
