Титан-сапфировые фемтосекундные лазеры

Диапазон перестройки Длительность импульса Средняя мощность Энергия в импульсе Частота повторения
TiF-DP 760-840 нм <20...100 фс 400 мВт до 4 нДж 90±10 МГц
TiF-SP 750-860 нм <12...50 фс 230...1300 мВт 3...15 нДж 80±10 МГц
TiF-50 730-970 нм <50 фс до 1 Вт до 13 нДж 80±10 МГц
TiF-100 715-990 нм <100 фс до 1.8 Вт >20 нДж 80±10 МГц
TiF-HP 720-1040 нм <120 фс до 3 Вт >35 нДж 80±10 МГц
elephant of Young PrinceОсновным преимуществом компактных фемтосекундных титан-сапфировых генераторов серии TiF является мощное, высокостабильное излучение с предельно короткой длительностью спектрально ограниченного импульса <10 фс и возможностью изменения центральной длины волны в широком спектральном диапазоне от 700 до 1000 нм. В основе их работы лежит принцип синхронизации мод.
Интерфейс TCSКаждая из моделей лазеров TiF оснащена монолитным термостабилизированным корпусом, обеспечивающим высокую долговременную стабильность выходной мощности, длины волны и частоты следования генерируемых лазерных импульсов. Отличные показатели пассивной стабильности TiF-SP, TiF-50TiF-100, TiF-DP и TiF-HP могут быть дополнительно улучшены за счёт оснащения лазеров активной системой стабилизации выходной мощности. Опциональная система отображения и управления параметрами излучения позволяет реализовать концепцию полноценного удалённого контроля лазеров, многократно расширяя возможности их интеграции в качестве OEM-устройств в системы и комплексы различных уровней сложности и назначения:
• Двухфотонная микроскопия;
• FLIM-микроскопия, STED-микроскопия;
• Оптическая когерентная томография;
• Спектроскопия высокого временного разрешения;
• Усилительные системы на титан-сапфире, в том числе
тераваттного и петаваттного класса;
• Генерация высоких оптических гармоник.
Лазеры серии TiF могут быть использованы как с установленным отдельно, так и со встроенными твердотельными зелёными лазерами накачки различных мощностей: от 3 до 12 Вт (до 20 Вт для лазера TiF-HP). Интеграция может быть проведена как на территории заказчика, так и в нашей лаборатории. В версии с внешней накачкой сохраняется возможность интегрирования подходящего лазера накачки на единую термостабилизированную плиту с основным резонатором лазера с минимальными дополнительными затратами. Параметры каждого отдельного прибора из серии TiF определяются доступными комбинациями модели лазера TiF и мощности используемого лазера накачки. В настоящее время наша компания предлагает пять основных модификаций лазеров серии TiF с различными диапазонами длительностей импульсов:
TiF-DP
TiF-DP является наиболее компактным и недорогим лазером серии. Лазер может быть оптимизирован для обеспечения длительности импульсов менее 20, менее 30 и менее 50 фс. Характерная ширина спектра генерации при этом составляет 50, 30 и 15 нм соответственно. Этот лазер подходит для приложений, не требующих высокой выходной мощности и широких пределов перестройки центральной длины волны. TiF-DP оптимален для применения в качестве задающего генератора для регенеративных усилителей, а также может использоваться самостоятельно для решения разнообразных научных задач для решения разнообразных научных задач в областях микроскопии и спектроскопии не требующих больших средних выходных мощностей.

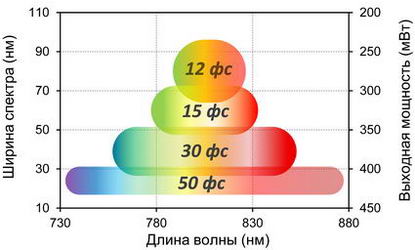

TiF-SP позволяет получать наиболее короткие импульсы – менее 10 фемтосекунд. При этом ширина спектра выходного излучения на полувысоте достигает 100 нм. Для данной модели характерны меньший диапазон перестройки центральной длины волны спектра и меньшая средняя выходная мощность по сравнению с TiF-50 и TiF-100, однако TiF-SP имеет высокую пиковую мощность импульса (более 250 кВт) и именно эта модель идеально подходит для усилительных систем на титан-сапфире в качестве задающего генератора и для исследований с высоким временным разрешением.

TiF-50 — это наиболее универсальная модель, сочетающая в себе небольшую длительность выходного импульса (менее 50 фс), широкие возможности перестройки центральной длины волны и высокую среднюю выходную мощность излучения. Как и TiF-100, данная модель может быть оснащена сменным длинноволновым набором зеркал, поддерживающим импульсную фемтосекундную генерацию в ближнем ИК-диапазоне (830-970 нм).

TiF-100 обладает более высокой по сравнению с TiF-50 средней мощностью излучения (более 1,6 Вт), а также бóльшим диапазоном перестройки длины волны излучения за счёт увеличения длительности импульса. Как и TiF-50, данная модель может быть укомплектована дополнительным оборудованием для работы в режиме непрерывной генерации с малой шириной спектральной линии и возможностью перестройки длины волны линии в пределах 700–1000 нм, а также сменным длинноволновым набором зеркал.

TiF-HP является наиболее мощным титан-сапфировым осциллятором в нашей линейке. Он оптимизирован для интегрирования мощных лазеров накачки (18-20 Вт) и позволяет получать среднюю выходную мощность импульсного излучения более 3 Вт при перестройке длины волны в пределах диапазона 720-990 нм с одним набором оптики. По запросу доступна более длинноволновая версия (820-1040 нм). Лазер может комплектоваться оборудованием для работы в режиме непрерывной генерации с перестройкой в том же диапазоне с малой шириной спектральной линии. Как и другие лазеры серии TiF, TiF-HP комплектуется встроенным диагностическим оборудованием (спектрометром, измерителем мощности), и управляется «в один клик» при помощи специально разработанного ПО.

Новости

TiF-100ST-F18-AU фемтосекундный титан-сапфировый осциллятор

Новая модель титан-сапфирового осциллятора с выходной мощностью 3 Вт

Наша команда инженеров нарастила выходную мощность лазеров серии TiF-100 до более чем 3 Ватт на 800 нм, 80 МГц при длительности импульса менее 100 фс. Диапазон перестройки такой системы был расширен до 720-950 нм, по запросу также возможен более длинноволновый диапазон 850-1040 нм. В систему интегрирован высокомощный малошумящий лазер накачки. Такая система хорошо подойдет для самых требовательных […]

Лазер TiF-100ST-F6 с блоком фазовой привязки в Институте синхротронных исследований (CANDLE, Армения)

Инженерами нашей компании и сотрудниками Института синхротронных исследований в Ереване (CANDLE) была произведена установка и наладка фемтосекундного титан-сапфирового осциллятора TiF-100ST-F6 со встроенным лазером накачки и блоком фазовой привязки частоты следования импульсов лазера к опорному РЧ сигналу ALock. Установка была разработана и внедрена в производство благодаря совместному российско-армянскому проекту, поддержанному Фондом содействия развитию малых форм предприятий в […]
