TS3 Низкопрофильный линейный транслятор
| Вариант исполнения | TS3-A | TS3-B | TS3-KP |
| Габариты, мм | 80x40x15 | 88x40x15 | 90x64x20 |
| Юстировочный винт | FAS-A25 | FAS-B25 | MS15-b |
| Диапазон перемещения, мм | 14 | 14 | 14 |
Низкопрофильный линейный транслятор TS3 используется в оптических приборах с ограниченным внутренним пространством и обеспечивает перемещение в одном направлении.
Транслятор выпускается в разных вариантах комплектации:

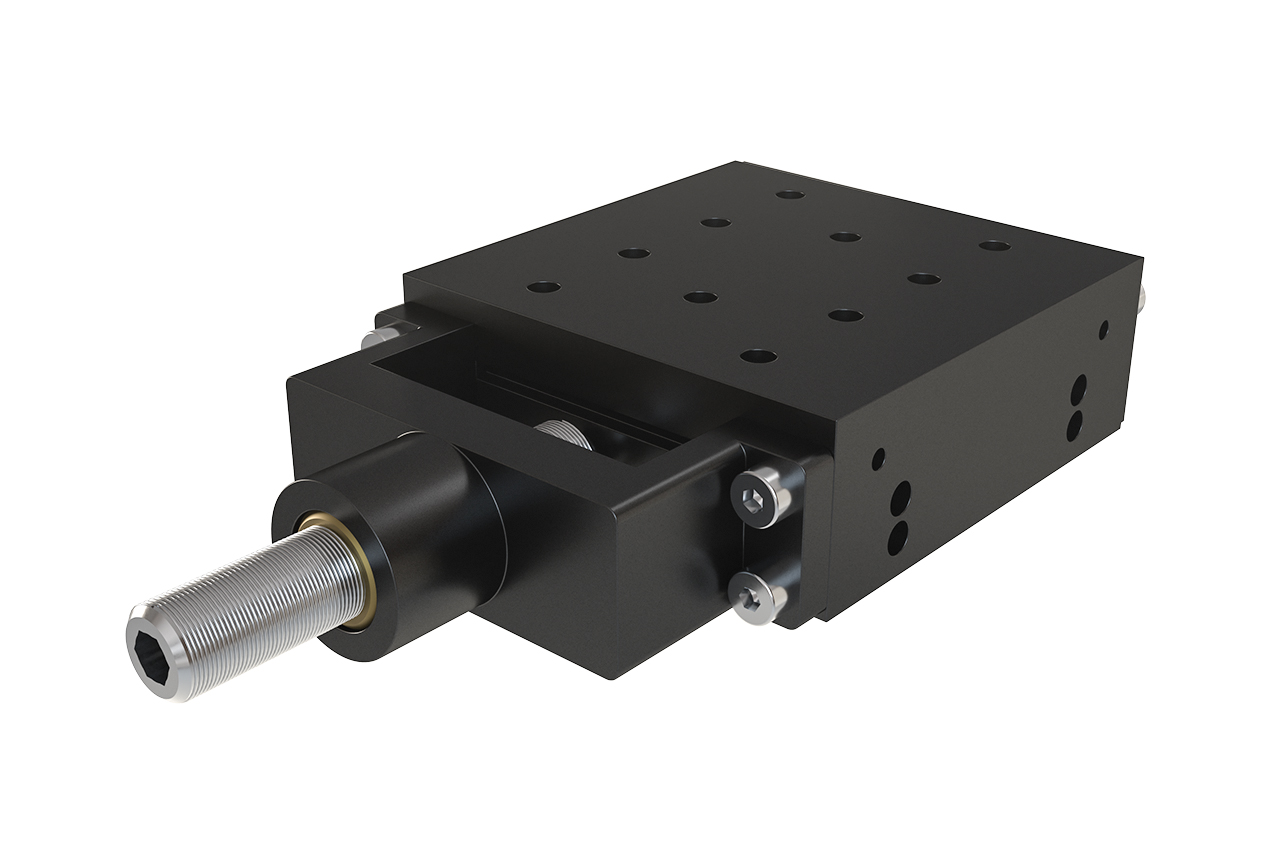

- С потайным юстировочным винтом FAS-A25 (TS3-A), винт расположен с торца столика.

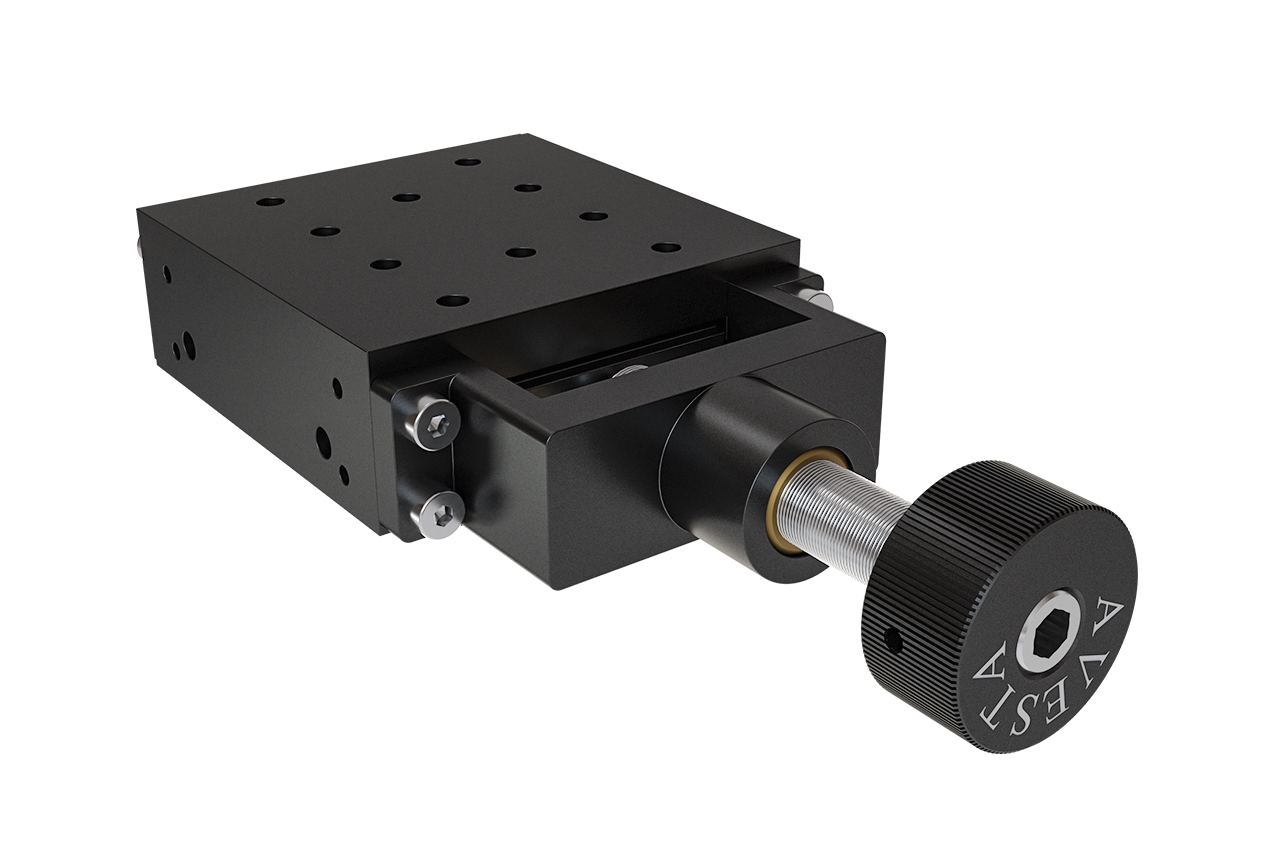

- С юстировочным винтом с ручкой FAS-B25 (TS3-B), винт расположен с торца столика.

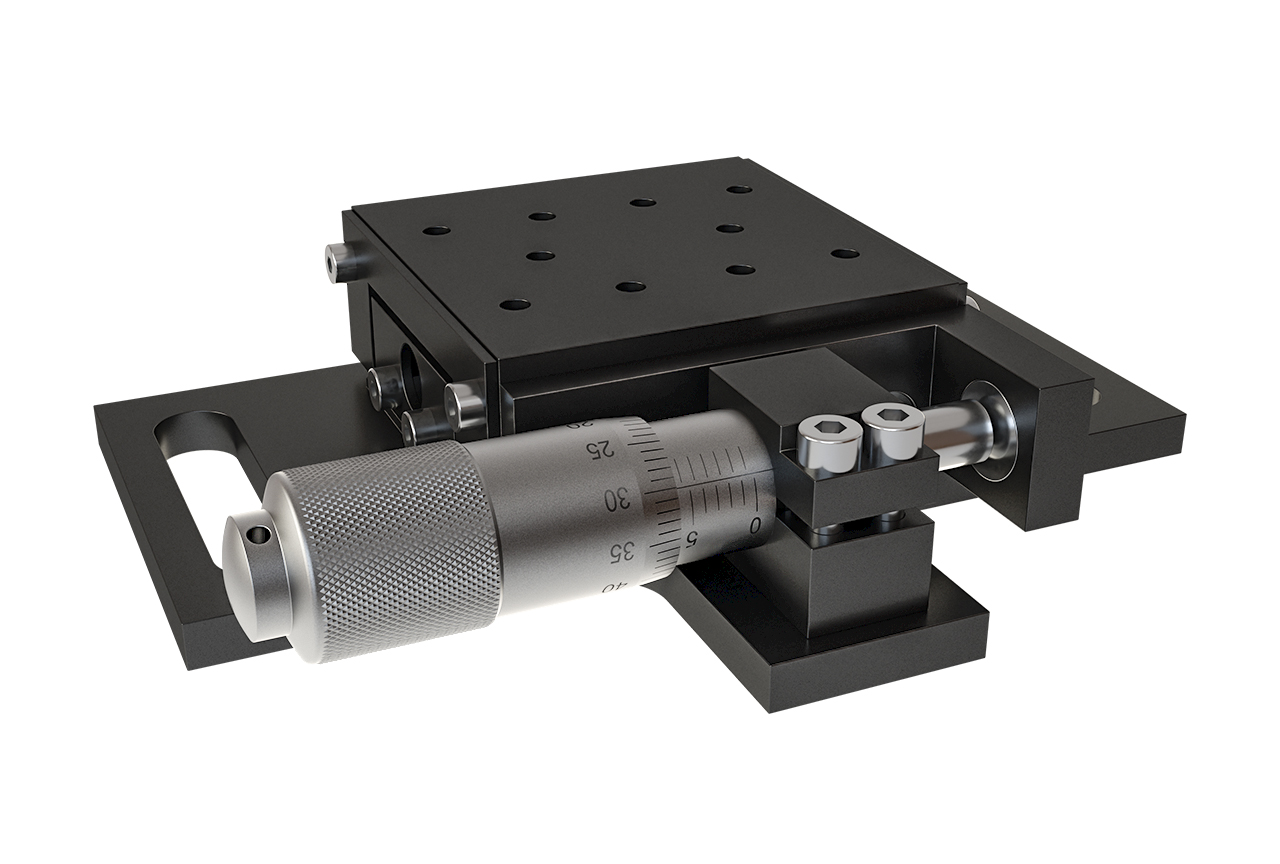

- С микрометрическим винтом MS15-b (TS3-KP), винт расположен сбоку столика. Изготавливается в двух вариантах, которые зеркально симметричны: “правый” (TS3-RKP) и “левый” (TS3-LKP).
Для монтажа оптических элементов предусмотрены резьбовые отверстия М3.
Детали корпуса изделия изготовлены из дюраля и подвергнуты химическому чернению.
* По спецзаказу возможно исполнение в варианте с бесцветным анодированием.
