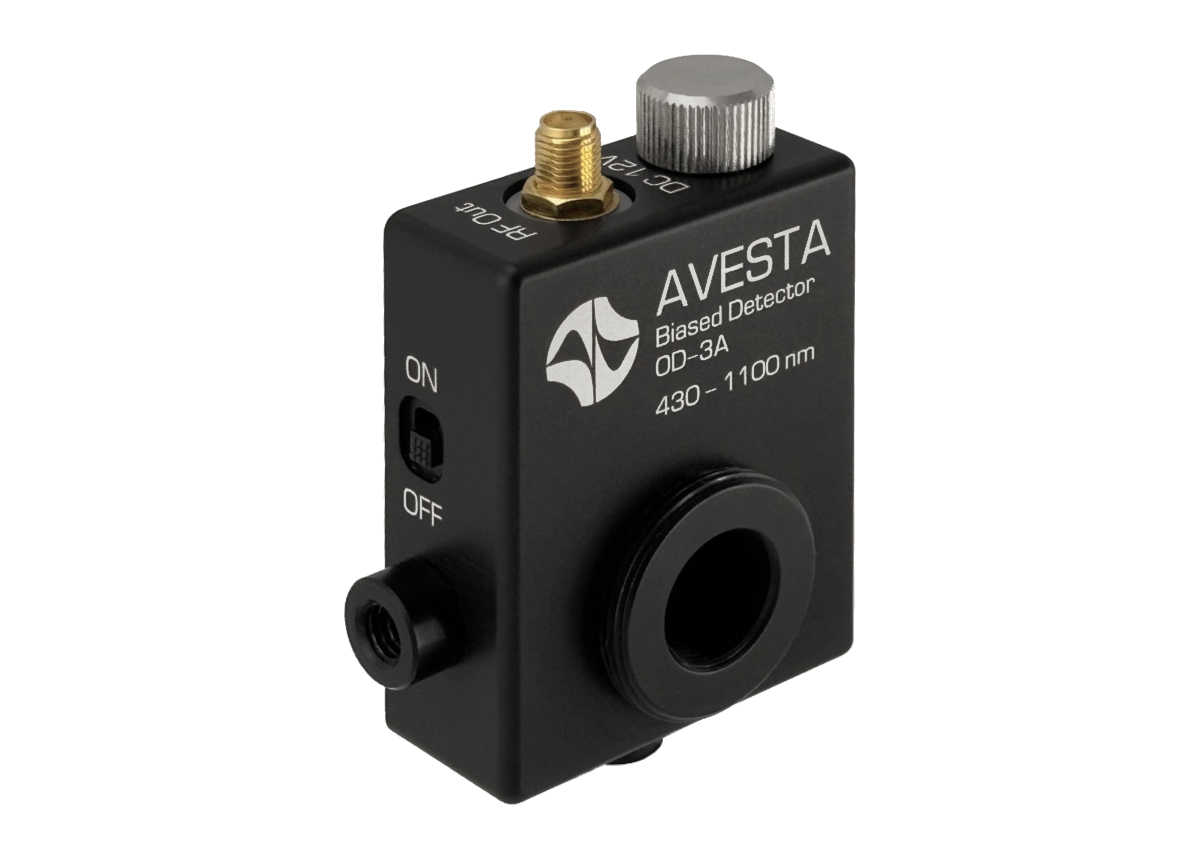

OD-3А. Фотоприёмник с фотодиодным включением

Фотоприемник на основе кремниевого PIN-фотодиода с размером активной области 2,6 х 2,9 мм
Параметр Условия* Мин. Типичное Макс. Ед. изм.
Тип фотодиода Si-PIN
Размер активной области 2,6 х 2,9 мм
Спектральный диапазон 430 - 1100 нм
Полоса пропускания по уровню -3 дБ l = 850 нм, RL = 1 кОм, U = 12 В 0,8 1 МГц
l = 850 нм, RL = 50 Ом, U = 12 В 8 12 МГц
Время нарастания/спада переходной характеристики l = 850 нм, RL = 1 кОм, U = 12 В ** 400 430 нс
l = 850 нм, RL = 50 Ом, U = 12 В ** 25 30 нс
Чувствительность l = 430 нм, U = 12 В ** 0,06 0,07 A/Вт
l = 632 нм, U = 12 В 0,33 0,40 A/Вт
l = 950 нм, U = 12 В ** 0,60 0,73 A/Вт
Эквивалентная мощность шума (NEP)** l = 950 нм, U = 12 В 40 фВт/√Гц
Темновой ток** T = 25°С, U = 12 В 2 30 нА
Максимально допустимая средняя падающая оптическая мощность 5 мВт
Тип выхода DC
Выходное сопротивление 100 кОм
Напряжение питания Элемент питания A23 12 В
Внешний источник питания (DC) 11 12 20 В
Оптический вход Free-space
Выходной разъем (RF OUT) SMA
Рабочая температура 10 40 °С
Температура хранения и транспортировки -20 70 °С
Допустимый уровень относительной влажности При температуре менее 30°С 90 %
При температуре от 30 до 40°С 60 %
Габариты Д x Ш x В 68,3 x 48,5 x 23,0  мм
Масса Без элемента питания 90 г
Напряжение на выходном разъеме при разряженной батареи (кнопка Battery test нажата) RL = 10 МОм < 8,9 В
RL = 50 Ом < 45 мВ

* RL – сопротивление нагрузки, l – длина волны падающего на фотоприемник излучения, U – напряжение питания, Т – рабочая температура.

** Рассчитано по тех. параметрам фотодиода.

Фотоприемник OD-3A реализован на основе кремниевого PIN-фотодиода с размером активной области 2,6 х 2,9 мм и обеспечивает детектирование оптических сигналов в спектральном диапазоне от 430 до 1100 нм с полосой от 0 до 0,8 МГц (при нагрузке 1 кОм).

Схема фотоприемника Фотоприемник использует схему с фотодиодным режимом включения фотодиода. В этом режиме смещающее напряжение прикладывается к фотодиоду в обратном направлении, и через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. Для проверки заряда батареи и целостности соединительного кабеля используется кнопка Battery test, замыкающая смещающее напряжение на выход RF OUT в обход фотодиода. Для блокирования помех цепей питания смещающее напряжение подается на фотодиод через стабилизатор напряжения STU и фильтрующую RC-цепочку.

В качестве внутренней нагрузки для фотоприемника используется встроенный резистор 100 кОм, а внешняя нагрузка (осциллограф, плата АЦП и т.п.) подключается к разъему RF OUT. При этом необходимо учитывать, что входное сопротивление нагрузки RL подключается параллельно с резистором 100 кОм и дополнительно нагружает фотоприемник.

Питание фотоприемника осуществляется напряжением 12 В от элемента питания типа A23 (устанавливается в соответствии с маркировкой на корпусе). Так же возможно питание фотоприемника от внешнего источника питания 11 – 20 В с использованием специализированного переходника (Adapter A23).
