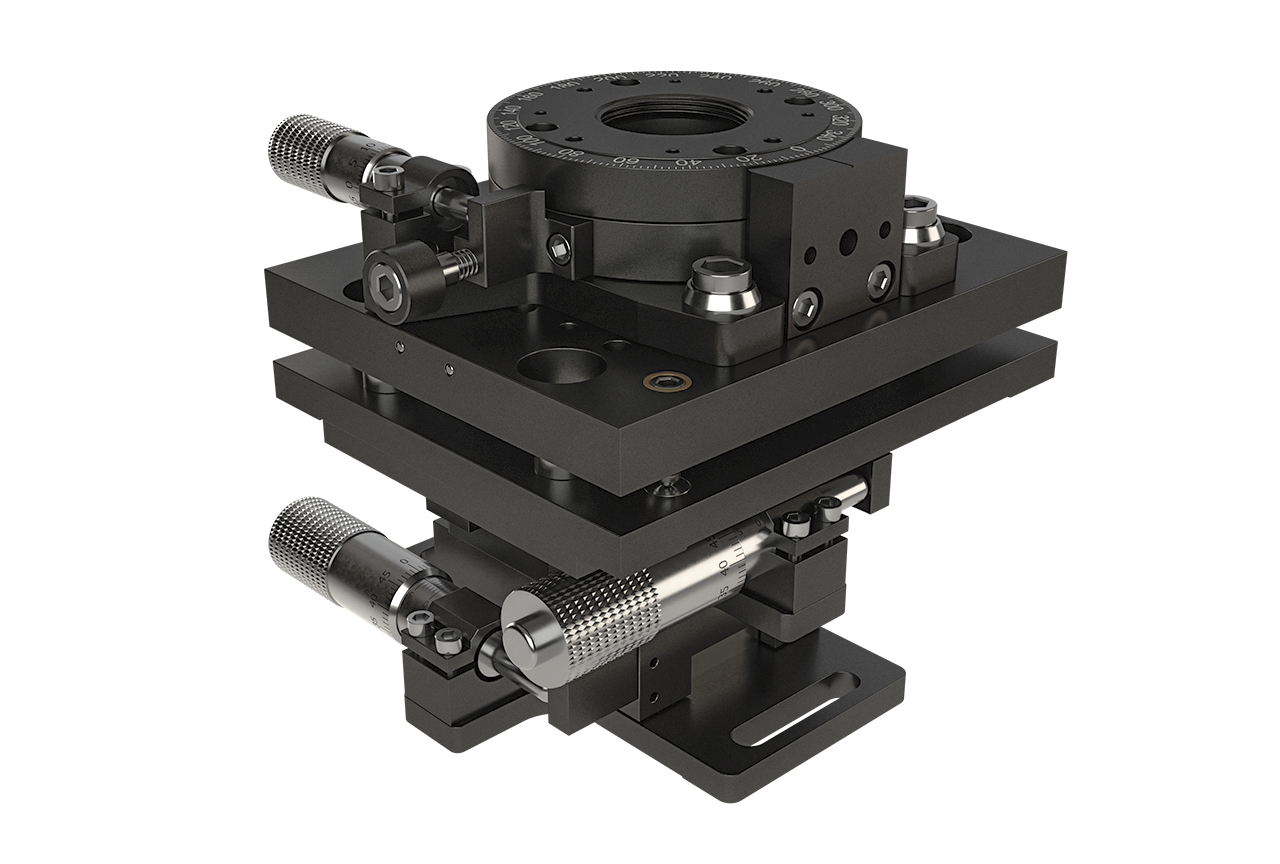

2TS25-MTP-RS-25.4M Наклонно-поворотный транслятор

Комбинированный наклонно–поворотный транслятор 2TS25-MTP-RS-25.4M предназначен для линейного перемещения оптических элементов вдоль взаимно перпендикулярных горизонтальных осей, ручного наклона оптических элементов относительно двух взаимно ортогональных осей и их вращения вокруг вертикальной оси.

Комбинированный наклонно-поворотный транслятор 2TS25-MTP-RS-25.4M состоит из двухкоординатного линейного транслятора 2TS25-KP25, наклоняемой платформы MTP и вращающейся платформы RS-25.4M.

Наклонно–поворотный транслятор 2TS25-MTP-RS-25.4M может крепиться к оптическому столу с помощью винтов М6, или с помощью механических прижимов, расположенных по бокам основания линейного транслятора 2TS25–KP25. Оптические элементы на комбинированный транслятор могут быть закреплены с помощью винтов М4.

Для линейного перемещения вдоль осей X и Y транслятор снабжен винтами со шкалой MS25–B. Для наклона оптических элементов относительно двух ортогональных горизонтальных осей используются потайные винты FAS–A25. Для вращения оптических элементов вокруг вертикальной оси комбинированный транслятор снабжен микрометрическим винтом со шкалой MS15–B.

Наклонно–поворотный транслятор 2TS25-MTP-RS-25.4M может быть изготовлен в нескольких упрощенных вариантах исполнения:

1. Двухкоординатный транслятор 2TS25-KP25 + наклоняемая платформа MTP = наклоняемый транслятор 2TS25–MTP. Оптические элементы на комбинированный транслятор могут быть закреплены с помощью винтов М4 или М6.

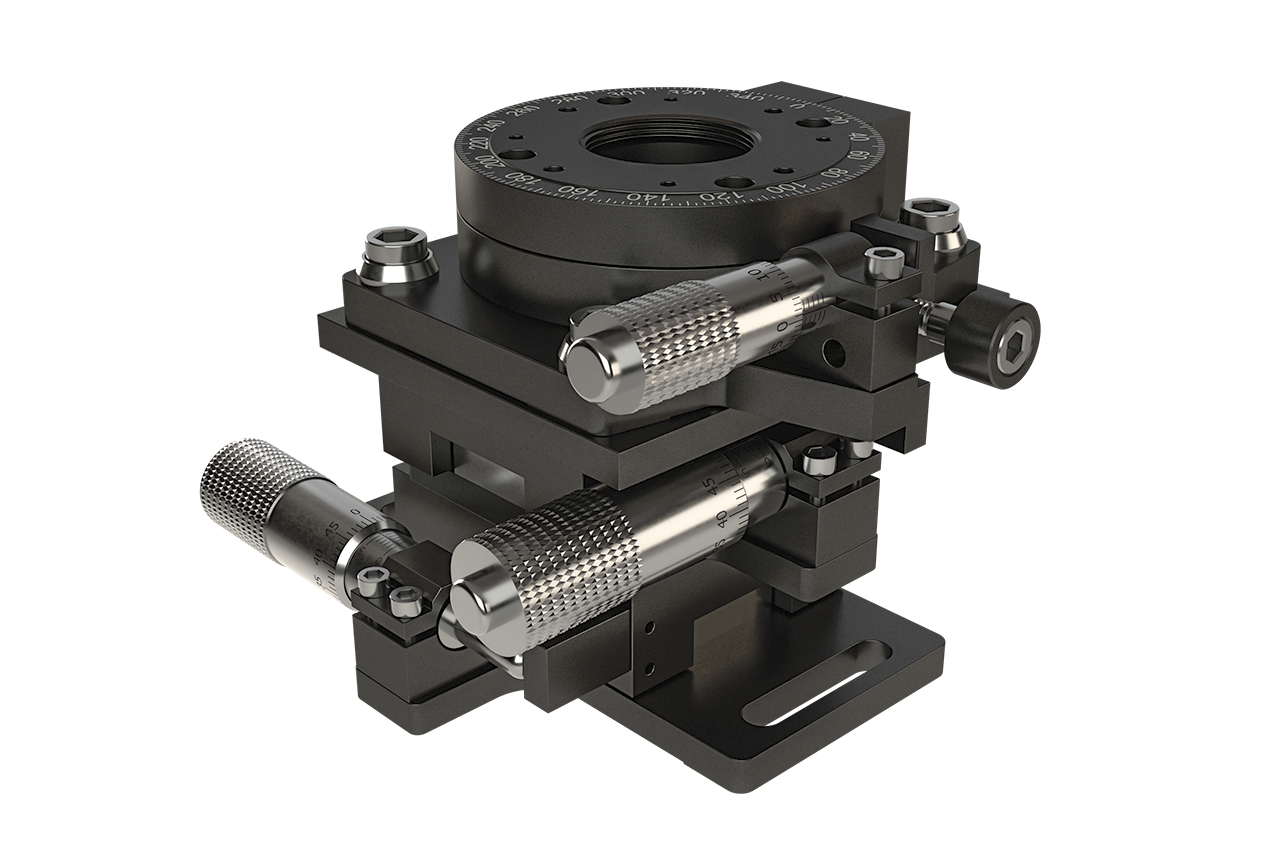

2. Двухкоординатный транслятор 2TS25-KP25 + вращающаяся платформа RS-25.4M = поворотный транслятор 2TS25-RS-25.4M. Оптические элементы могут быть закреплены с помощью винтов М4.

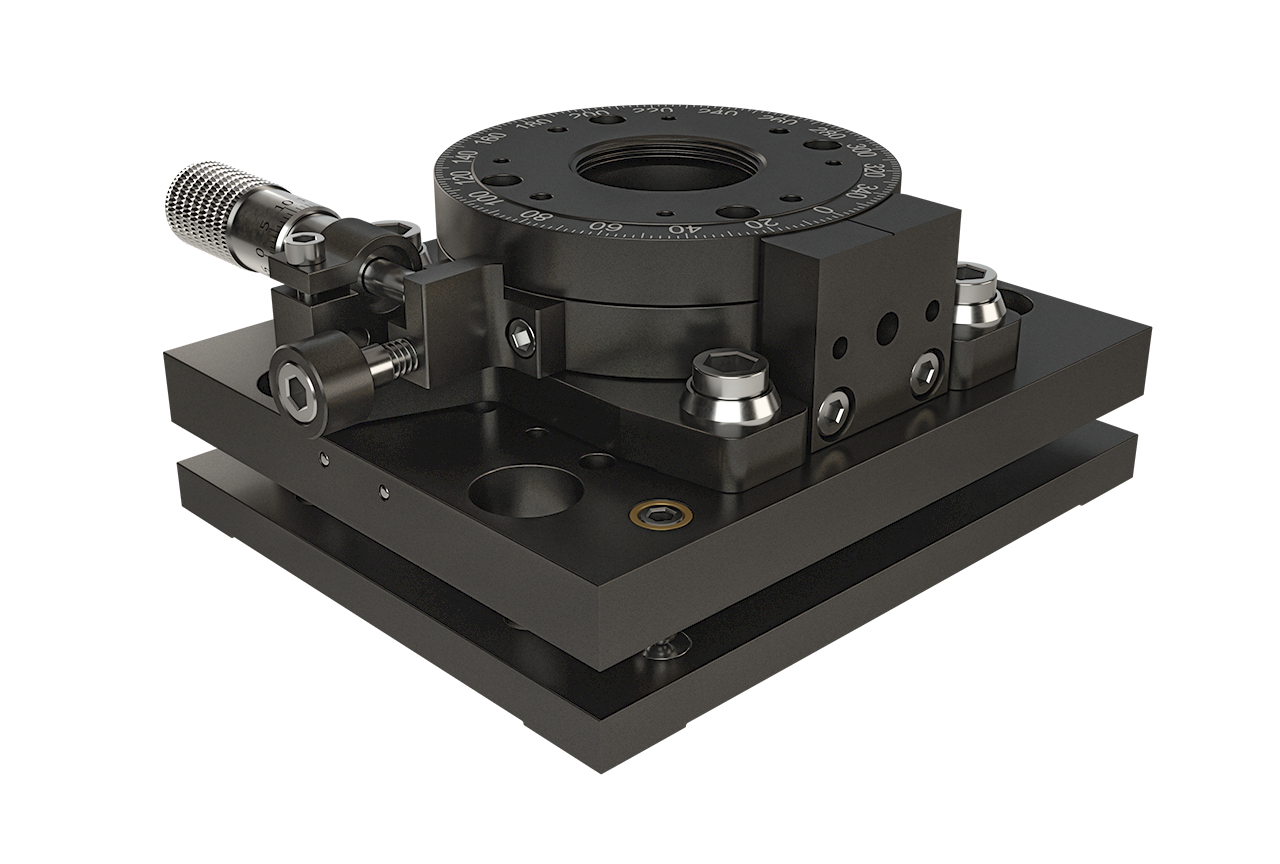

3. Наклоняемая платформа MTP + вращающаяся платформа RS-25.4M = наклоняемый вращатель MTP-RS-25.4M. Оптические элементы могут быть закреплены с помощью винтов М4.

Детали комбинированного наклонно–поворотного транслятора выполнены из алюминиевого сплава и подвергнуты химическому чернению.
