2TS4-HOL Низкопрофильный двухкоординатный линейный транслятор
| Вариант исполнения | 2TS4-HOL-A | 2TS4-HOL-B | 2TS4-HOL-MS15-B |
| Диапазон перемещения, мм | 15×15 | 15×15 | 15×15 |
| Юстировочные винты | FAS-A25 | FAS-B25 | MS15-B |
| Точность установки, мкм | 2 | 2 | 2 |
| Отклонение луча | 1’20’’ | 1’20’’ | 1’20’’ |
| Размеры проходного отверстия макс, мм | 25×25 | 25×25 | 25×25 |
| Размеры проходного отверстия мин, мм | 10×10 | 10×10 | 10×10 |
Низкопрофильный двухкоординатный линейный транслятор 2TS4-HOL используется в приборах с ограниченным внутренним пространством, обеспечивает перемещение по двум ортогональным осям и имеет сквозное отверстие для прохождения оптического луча.
Транслятор выпускается в трех вариантах комплектации:

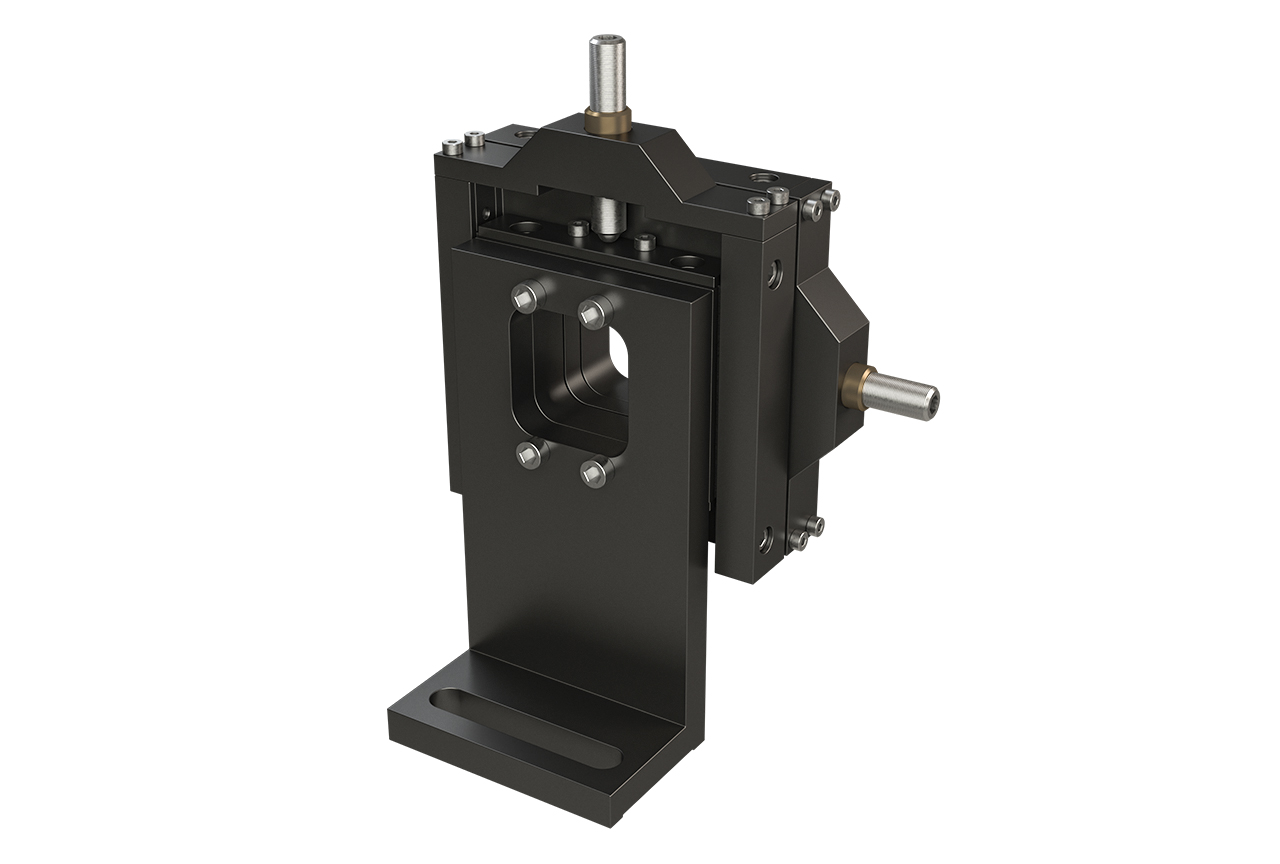

- С потайными юстировочными винтами FAS-A25 (2TS4-HOL-A).

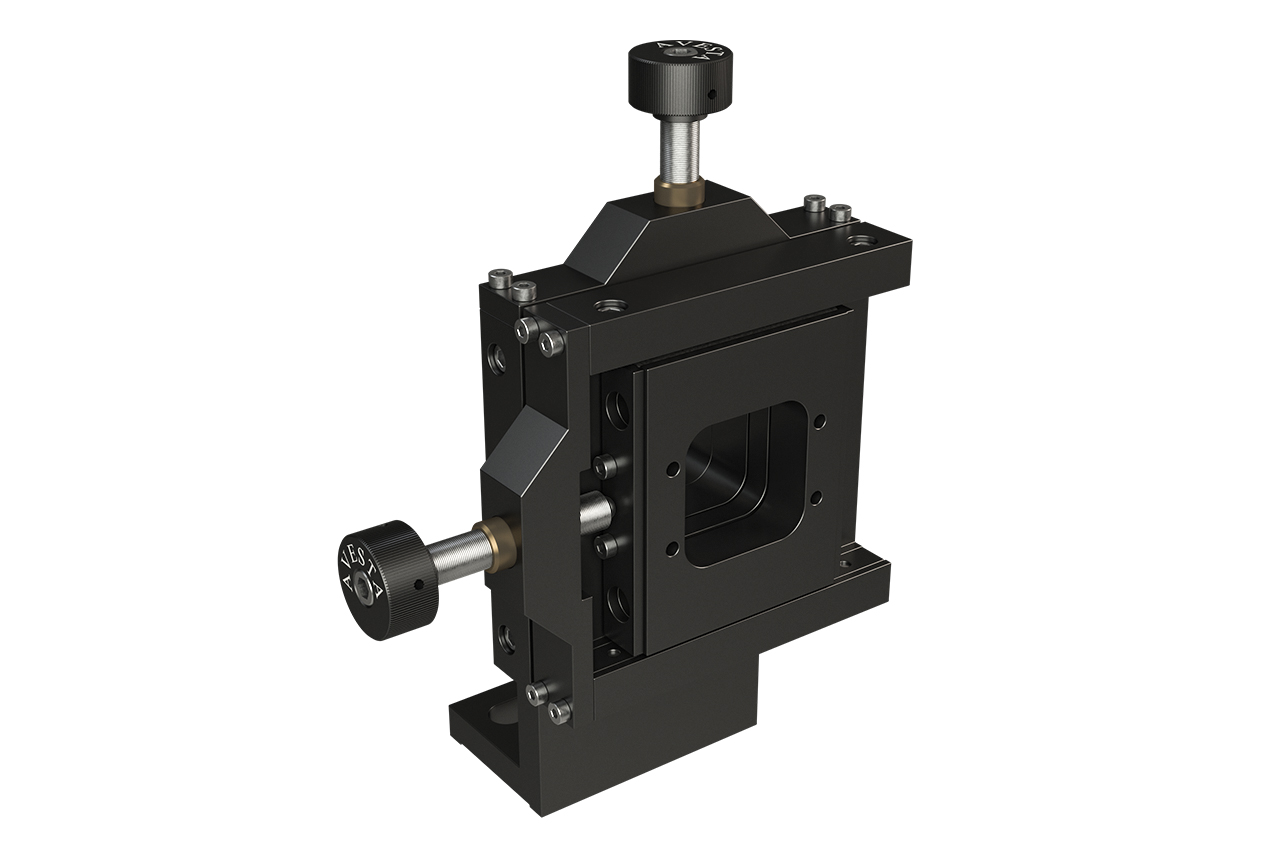

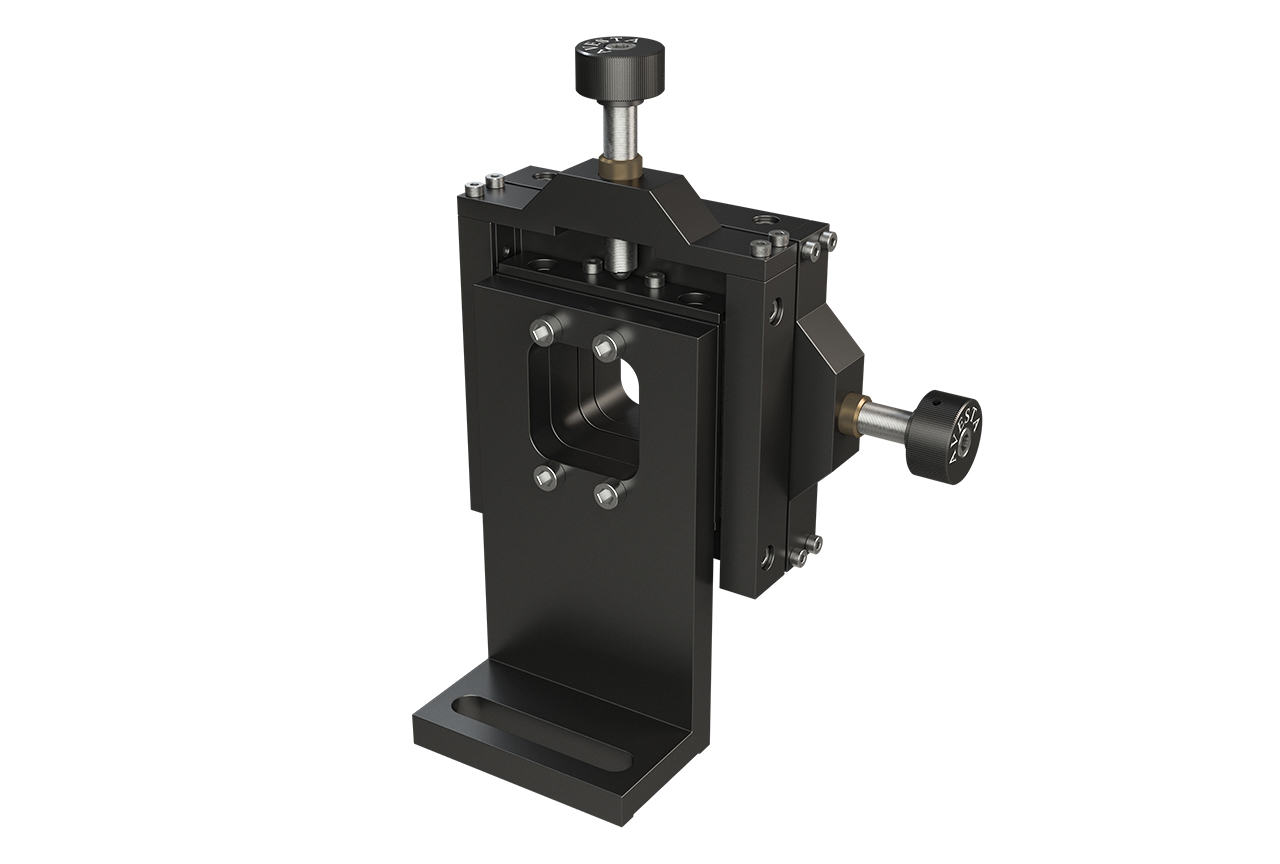

- С юстировочными винтами с ручками FAS-B25 (2TS4-HOL-B).

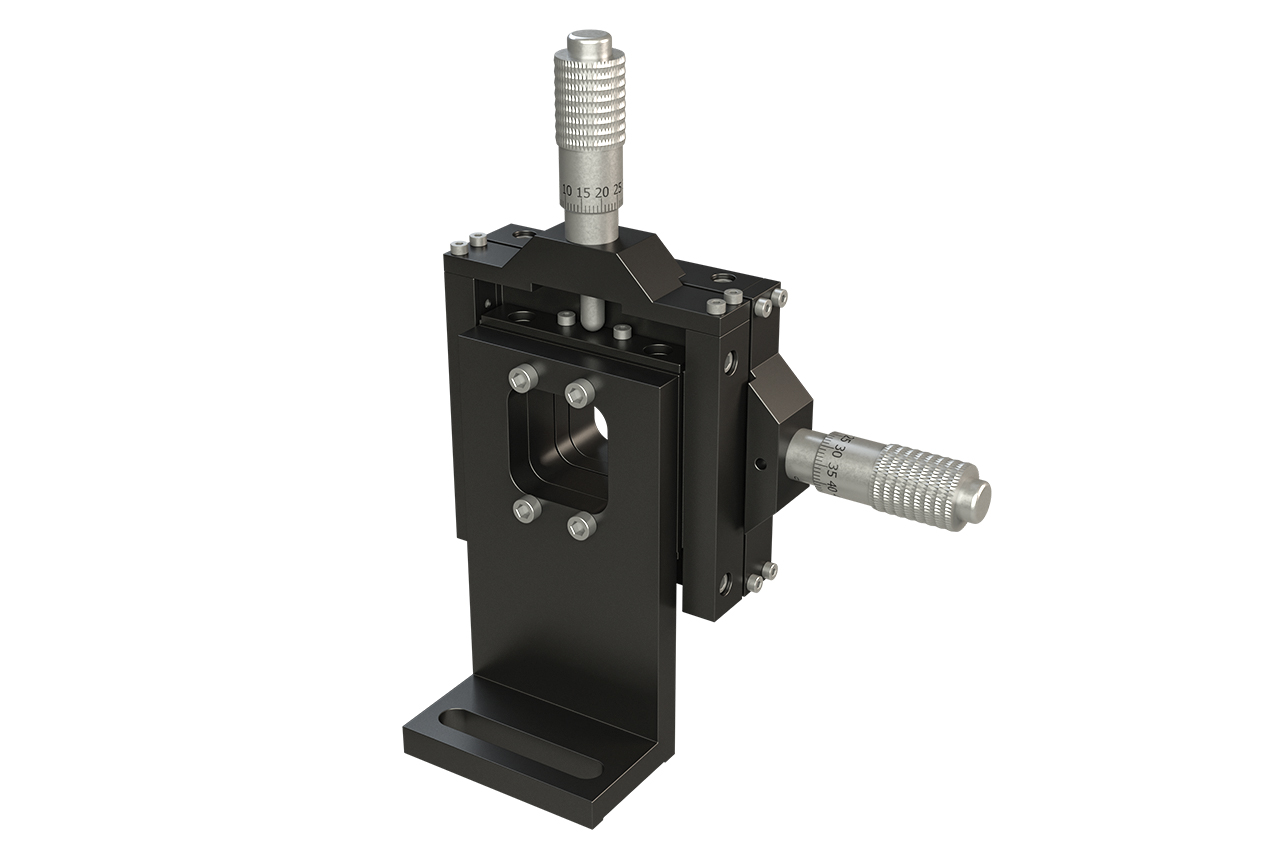

- С микрометрическими винтами со шкалой MS15–B (2TS4-HOL-MS15-B).
Для монтажа оптических элементов и монтажа самого транслятора на оптический стол или угловой кронштейн предусмотрены резьбовые отверстия М3.
Транслятор поставляется в комплекте со стойкой для монтажа на оптический стол. Высота луча при этом составляет 70 мм. По желанию заказчика возможна комплектация со стойкой для высоты луча от 50 мм и более.
Детали корпуса изделия изготовлены из дюраля и подвергнуты химическому чернению.
* По спецзаказу возможно исполнение в варианте с бесцветным анодированием.
