3TSS Малый трёхкоординатный линейный транслятор

Используется в оптических приборах с ограниченным внутренним пространством и обеспечивает перемещение по трём ортогональным осям. Комплектуется юстировочными винтами FAS-A25, FAS-B25 или микрометрическими винтами MS15-b.
Вариант исполнения 3TSS-A 3TSS-B 3TSS-K15
Диапазон перемещения, мм 10 10 10
Юстировочные винты FAS-A25 FAS-B25 MS15-b
Точность установки, мкм 2 2 2
Отклонение луча 2’40’’ 2’40’’ 2’40’’

Малый трёхкоординатный линейный транслятор 3TSS используется в оптических приборах с ограниченным внутренним пространством и обеспечивает перемещение по трём ортогональным осям.

Транслятор выпускается в разных вариантах комплектации:

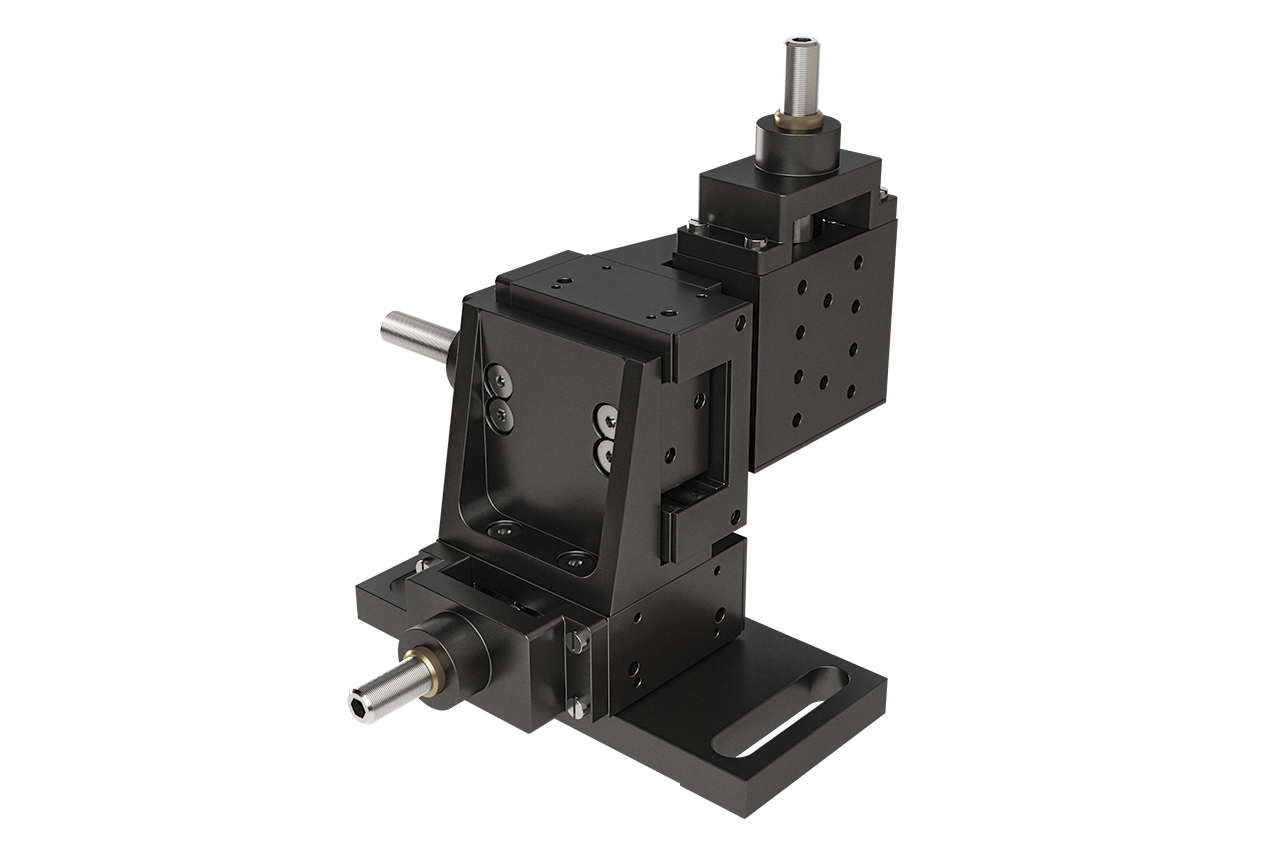

- С потайными юстировочными винтами FAS-A25 (3TSS-A), винты расположены с торцов столиков.

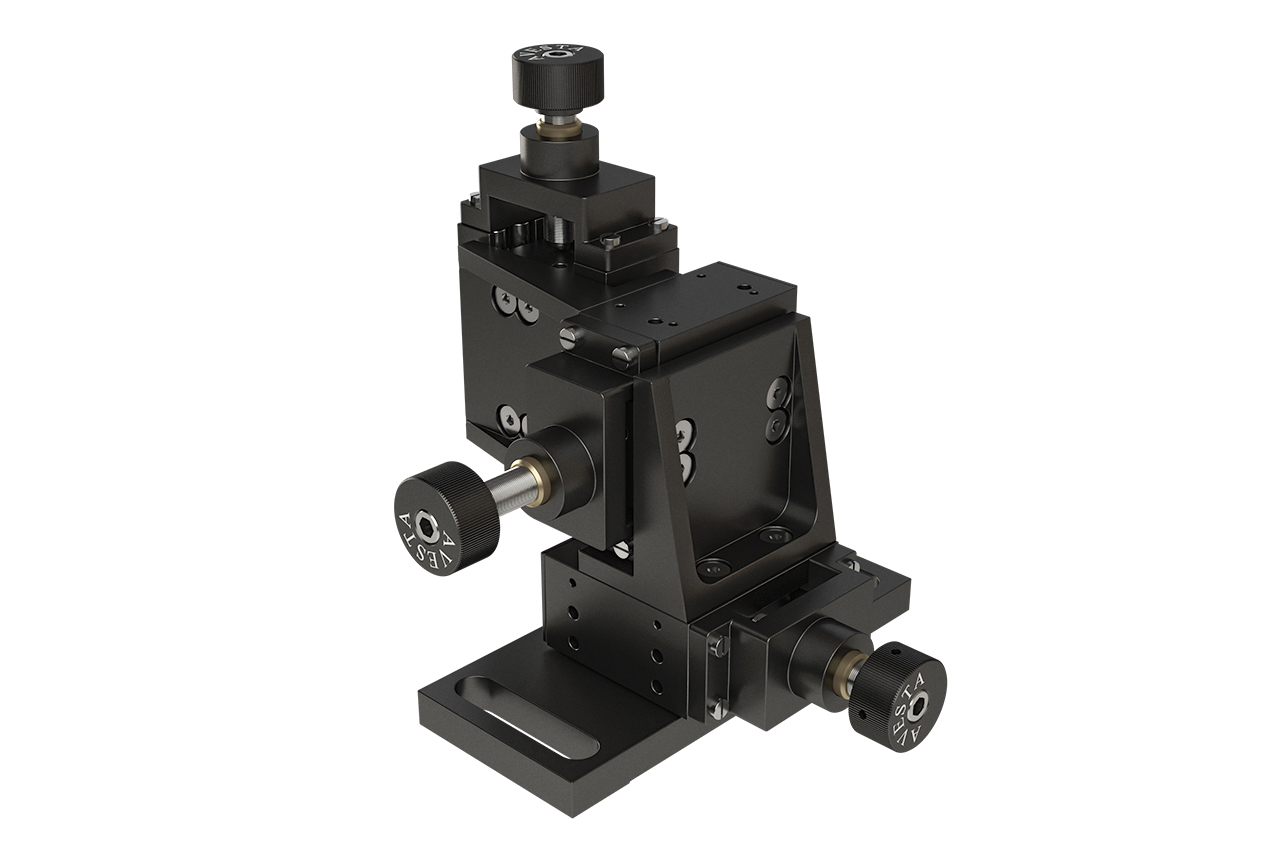

- С юстировочными винтами с круглой головкой FAS-B25 (3TSS-B), винты расположены с торцов столиков.

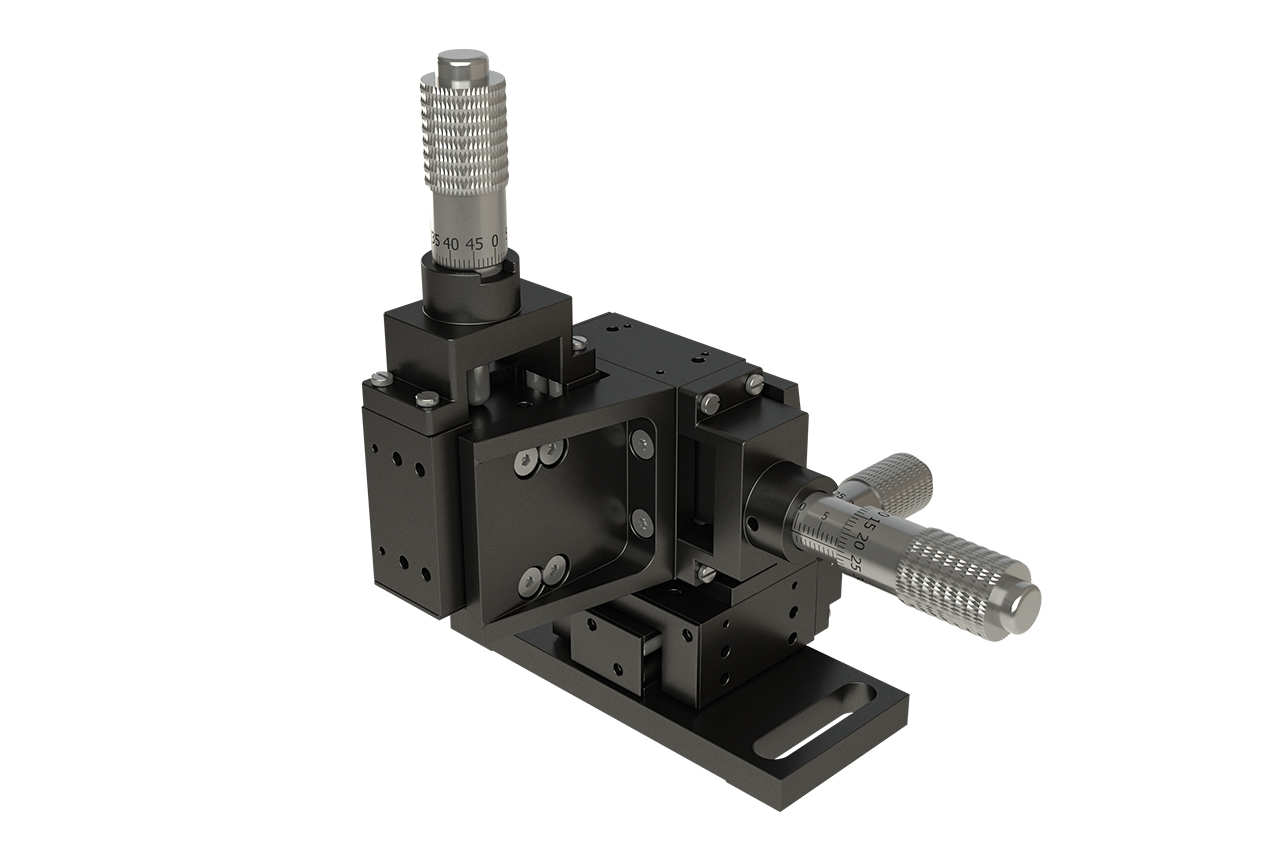

- С микрометрическими винтами MS15-b (3TSS-K15), винты расположены с торцов столиков.

Для монтажа оптических элементов предусмотрены резьбовые отверстия М3.

Детали корпуса изделия изготовлены из дюраля и подвергнуты химическому чернению.

* По спецзаказу возможно исполнение в варианте с бесцветным анодированием.
