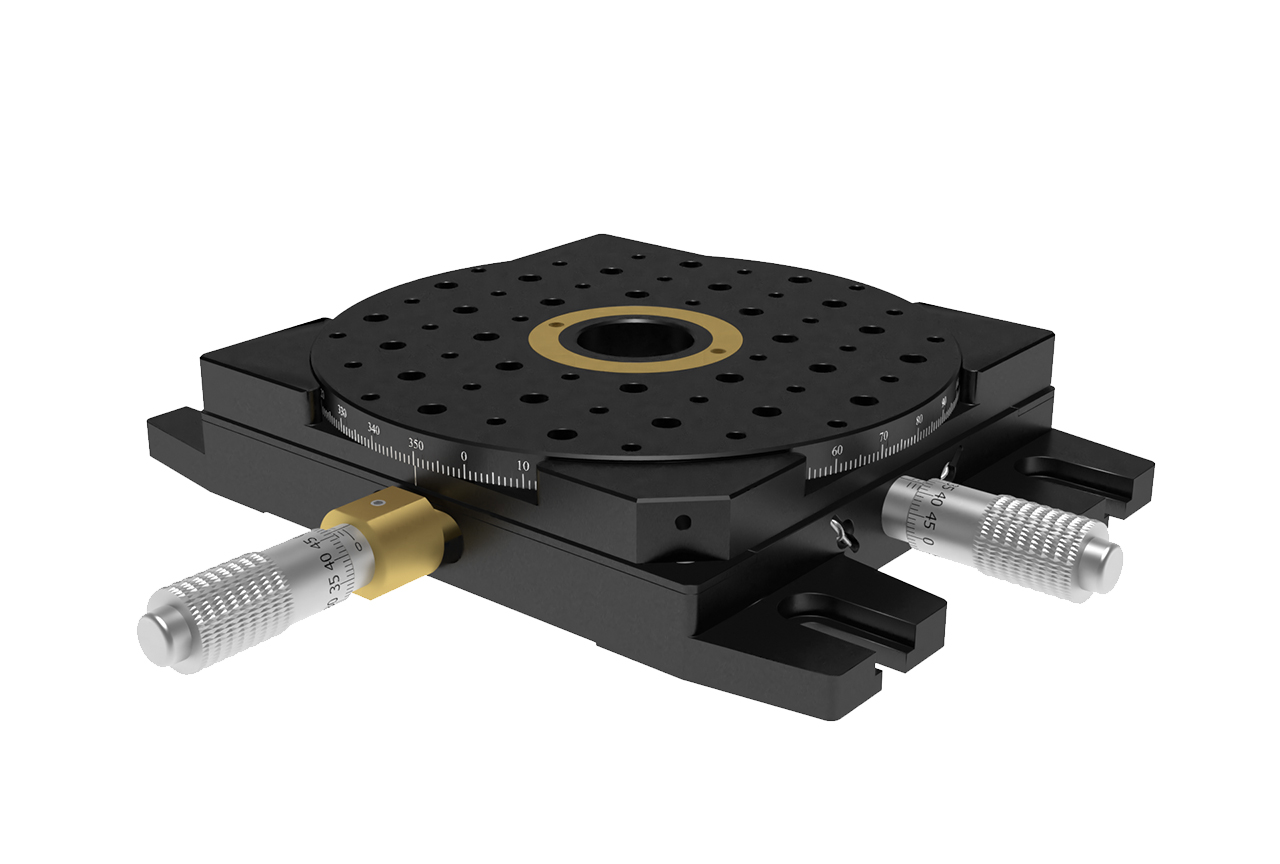

HTP-XY(R) Низкопрофильная лабораторная платформа
| Вариант исполнения | HTP-XY(R) |
| Диапазон перемещения (ось X), мм | 14 |
| Диапазон перемещения (ось Y), мм | 14 |
| Размер рабочей платформы, мм | Ø120 |
| Размер сквозного отверстия, мм | 25.4 |
| Высота, мм | 30 |
Двухкоординатная платформа HTP-XY обеспечивает перемещение оптических элементов по двум осям. Перемещение по осям обеспечивают микрометрические винты MS15-b. Для монтажа оптических элементов предусмотрены резьбовые отверстия М6 и М4.
Центральное отверстие Ø25,4 мм (SM1 [1.035"-40]). По предзаказу диаметр отверстия по выбору заказчика.
Круглая платформа диаметром 120 мм непрерывного вращения на 360°, осуществляется вручную.
Детали корпуса изделия изготовлены из дюраля и подвергнуты химическому чернению.
