IRA. Сканирующий автокоррелятор с длинной линией задержки
| IRA-VISIR | IRA-MIR | |
| Полный диапазон измеряемых длин волн | 450-2200 нм | 2.2-11 мкм |
| Поддиапазоны длин волн* | VIS: 450-700 нм NIR1: 700-1300 нм NIR2: 1300-2200 нм |
MIR1: 2.2-5 мкм MIR2: 5-11 мкм |
| Диапазон длительностей входных импульсов | 50 фс - 250 пс | |
| Чувствительность** |
1 Вт^2 (50 фс-1 пс, тонкий кристалл) 5 Вт^2 (1 пс-250 пс, толстый кристалл) |
20 Вт^2 (50 фс-1 пс, тонкий кристалл) 50 Вт^2 (1 пс-250 пс, толстый кристалл) |
| Максимальная входная средняя мощность | 1 Вт | |
| Входная частота повторения импульсов | 10 Гц - 100 МГц | |
| Поляризация входного сигнала | линейная, горизонтальная | |
| Разрешение линии задержки | 8.3 фс | |
| Временной диапазон сканирования | 850 пс | |
| Необходимое оборудование | ПК с USB, ОС Windows | |
| Питание | 220/110 В; 50/60 Гц ±10% | |

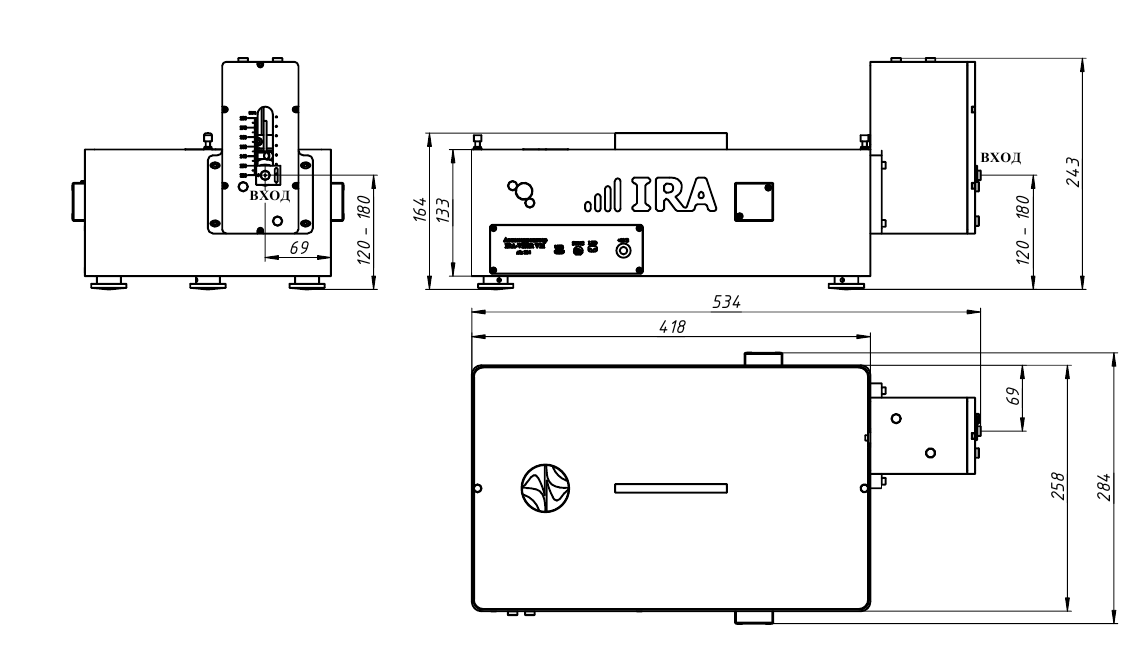

| Размеры | оптический блок: 450x250x210 мм блок управления: 250x180x90 мм |
|
| * - каждый поддиапазон покрывается одним заменяемым набором оптики (кристаллов, делителя и фильтров). Набор на один из поддиапазонов поставляется вместе с прибором, дополнительные наборы на другие поддиапазоны поставляются по желанию заказчика; конечный набор требуемой оптики и детекторов зависит от характеристик источников и определяется при запросе; ** - Pav*Ppeak (значение средней мощности умноженное на значение пиковой мощности импульса); зависит от входной длительности и длины волны; даны ориентировочные значения. |
||
Также доступны к заказу комплекты оптики для повышенной чувствительности на определенном узком диапазоне длин волн:
1) Комплект оптики БП-00009671:
1. Спектральный диапазон лазерного излучения с применением комплекта: 515-535 нм;
2. Длительность импульсов лазерного излучения с применением комплекта в диапазоне 50 - 1000 фс;
3. Частота повторения импульсов лазерного излучения с применением комплекта: 100 кГц
Комплект поставки:
Нелинейный кристалл НЛК-АК-01 – 1 шт.
Нелинейный кристалл НЛК-АК-05 – 1 шт.
Фильтр оптический ФЛ-АК-515 – 1 шт.
2) Комплект оптики БП-00009672:
1. Спектральный диапазон лазерного излучения с применением комплекта: 515-535 нм;
2. Длительность импульсов лазерного излучения с применением комплекта в диапазоне 1 - 250 пс;
3. Частота повторения импульсов лазерного излучения с применением комплекта: 100 кГц
Комплект поставки:
Нелинейный кристалл НЛК-АК-10 – 1 шт.
Нелинейный кристалл НЛК-АК-50 – 1 шт.
Фильтр оптический ФЛ-АК-515 – 1 шт.
3) Комплект оптики БП-00009673:
1. Спектральный диапазон лазерного излучения с применением комплекта: 1020-1080 нм;
2. Длительность импульсов лазерного излучения с применением комплекта в диапазоне 50 - 1000 фс;
3. Частота повторения импульсов лазерного излучения с применением комплекта: 100 кГц
Комплект поставки:
Нелинейный кристалл НЛК-АК-01 – 1 шт.
Нелинейный кристалл НЛК-АК-05 – 1 шт.
Фильтр оптический ФЛ-АК-1030 – 1 шт.
Автокоррелятор разработан для измерения длительности и ближнего контраста лазерных фемто- и пикосекундных импульсов и имеет широкий временной диапазон сканирования. Доступны две модели семейства IRA: базовая модель для видимого диапазона и ближнего ИК диапзаона, а также модель для измерения мощных параметрических генераторов вплоть до среднего ИК диапазона.
Коррелятор состоит из оптомеханической части и электронного блока управления, который соединяется с ПК через интерфейс USB. Прибор имеет простую и надежную систему сканирования, синхронизированную с детектором. Управление прибором не представляет никаких сложностей, так как в комплект входит программное обеспечение, имеющее дружественный и понятный интерфейс. Программное обеспечение полностью совместимо с ОС Windows, прилагается USB драйвер. Полученные значения длительности импульса могут быть визуализированы, сохранены или экспортированы в формате .txt или .dat. Автокорреляционная функция и длительность импульса по полувысоте в фемтосекундах рассчитываются и выводятся на экран в реальном времени. Ко всему прочему, доступна аппроксимация по Гауссу или по sech2. Просмотр статистики позволяет сравнивать данные, полученные при различных измерениях.
- Диагностика фемтосекундных лазеров, компоненты и аксессуары
- Измерение длительности импульсов фемтосекундных осцилляторов
- Измерение длительности фемтосекундных импульсов и измерение дисперсии
- Измерение длительности фемто- и пикосекундных импульсов, ближнего контраста
- Разработка новых волоконных лазеров УКИ
- Измерение длительности импульсов фемтосекундных ПГС
- Разработка усилителей
