MPHa-15 Установочный модуль
| Диаметр стержня, мм | 15 |
| Диапазон высот, мм | 25-130 |
| Резьба на стержне | М6 |

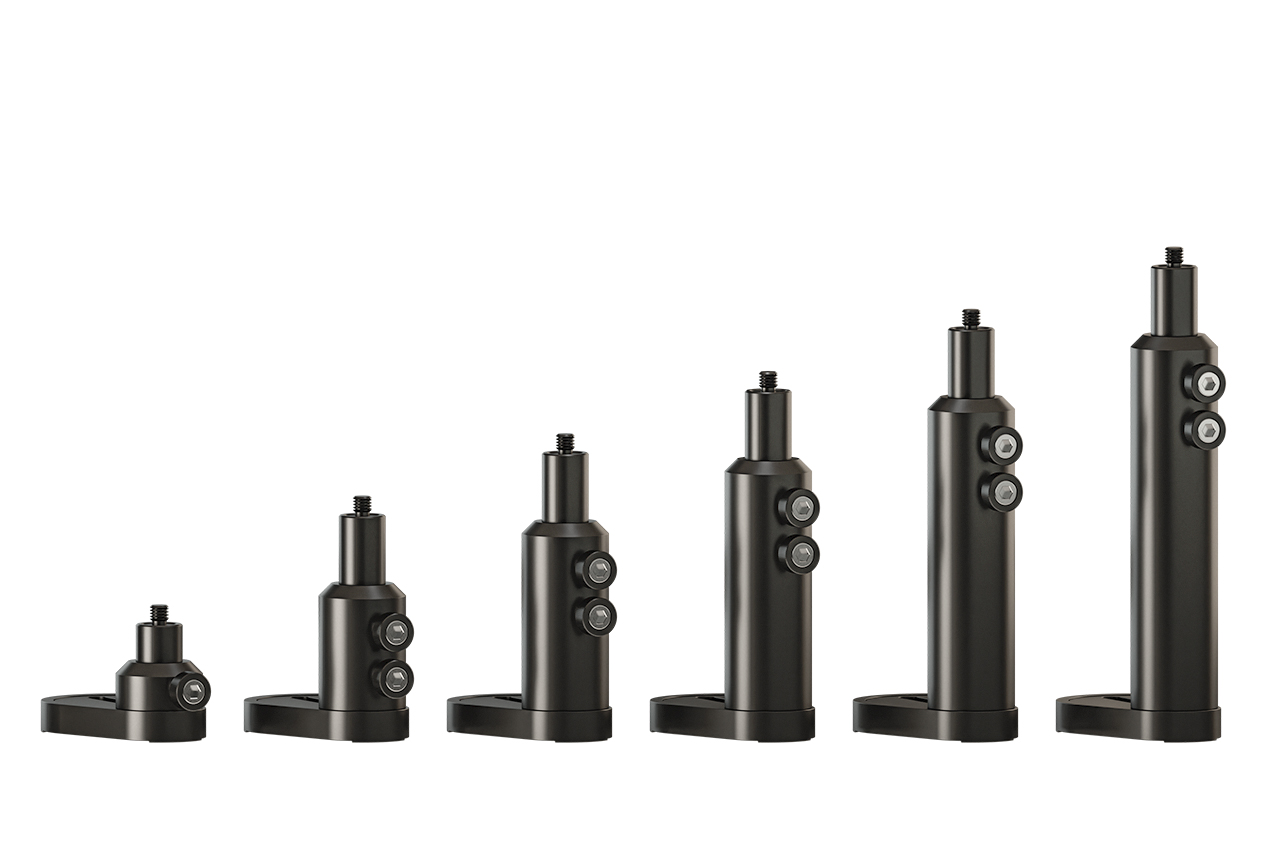

Установочные модули MPHa-15 предназначены для монтажа оптических узлов и блоков на оптической плите на различной высоте.
Они комплектуются направляющими стойками и стальными стержнями различной высоты, двумя стопорными винтами и пластиной основания с вращающимся прижимом BP4 (высота пластины 10мм). Направляющие стойки и пластины основания изготавливаются из дюраля и подвергаются химическому чернению, стержни изготавливаются из нержавеющей стали.
Установочный стержень MPHa-15 имеет диаметр 15 мм и оканчивается соединительным штырьком с резьбой M6 (возможна резьба M10/1) для монтажа оптических элементов.
Стандартные высоты установочных модулей MPHа-15: 25 мм., далее от 30 мм. до 130 мм. с шагом 10 мм.* Таким образом, полный набор установочных модулей позволяет варьировать высоту установки оптики от 25 мм до 215 мм.
Стопорные винты изготовлены из стали. Фиксация стержней стопорными винтами возможна и с помощью круглой головки и шестигранным ключом.
* - стержни других длин для MPHa-15 изготавливаются по специальному заказу.
