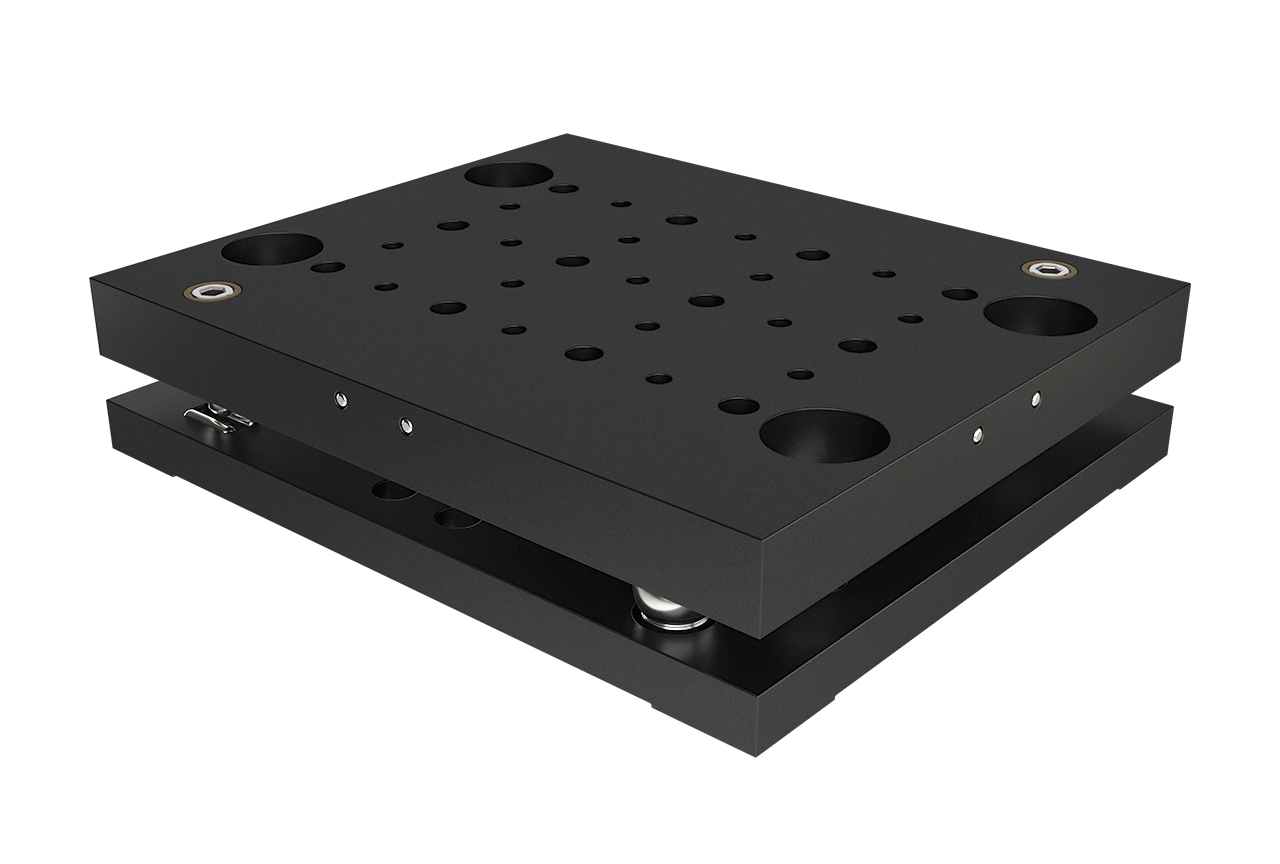

MTP Наклоняемая платформа
| Вариант исполнения | MTP |
| Габариты, мм | 120x100x27 |
| Угол наклона вдоль оси X | ± 3,2 º |
| Угол наклона вдоль оси Y | ± 3,2 º |
| Максимальная нагрузка, кг | 1,5 |
| Вес, кг | 0,61 |
Прецизионная наклоняемая платформа MTP предназначена для ручного наклона оптических элементов относительно двух взаимно ортогональных осей. Платформа снабжается потайными винтами FAS-A25.
Платформа MTP крепится к оптическому столу с помощью винтов М6. Оптические элементы на платформу могут быть закреплены с помощью винтов М4 и М6.
Платформа MTP может использоваться совместно с другими оптомеханическими изделиями. При этом получаются следующие комбинированные оптомеханические узлы:
- Платформа MTP + вращающая платформа RS-25.4M = наклонно-поворотный узел MTP-RSM-100.
- Платформа MTP + двухкоординатный транслятор 2TS25-KP25 = комбинированный двухкоординатный наклоняемый транслятор MTP-2TS25-100.
- Платформа MTP + вращающая платформа RS-25.4M + двухкоординатный транслятор 2TS25-KP25 = комбинированный наклонно-поворотный транслятор MTP-RSM-2TS25-100.
Вместо двухкоординатных трансляторов 2TS25-KP25 могут быть использованы однокоординатные трансляторы TS25-KP25. В этом случае будут получены узлы MTP-TS25-100 и MTP-RSM-TS25-100 соответственно.
Детали корпуса изделия изготовлены из дюраля и подвергнуты химическому чернению. По спецзаказу возможно исполнение в варианте с бесцветным анодированием.
