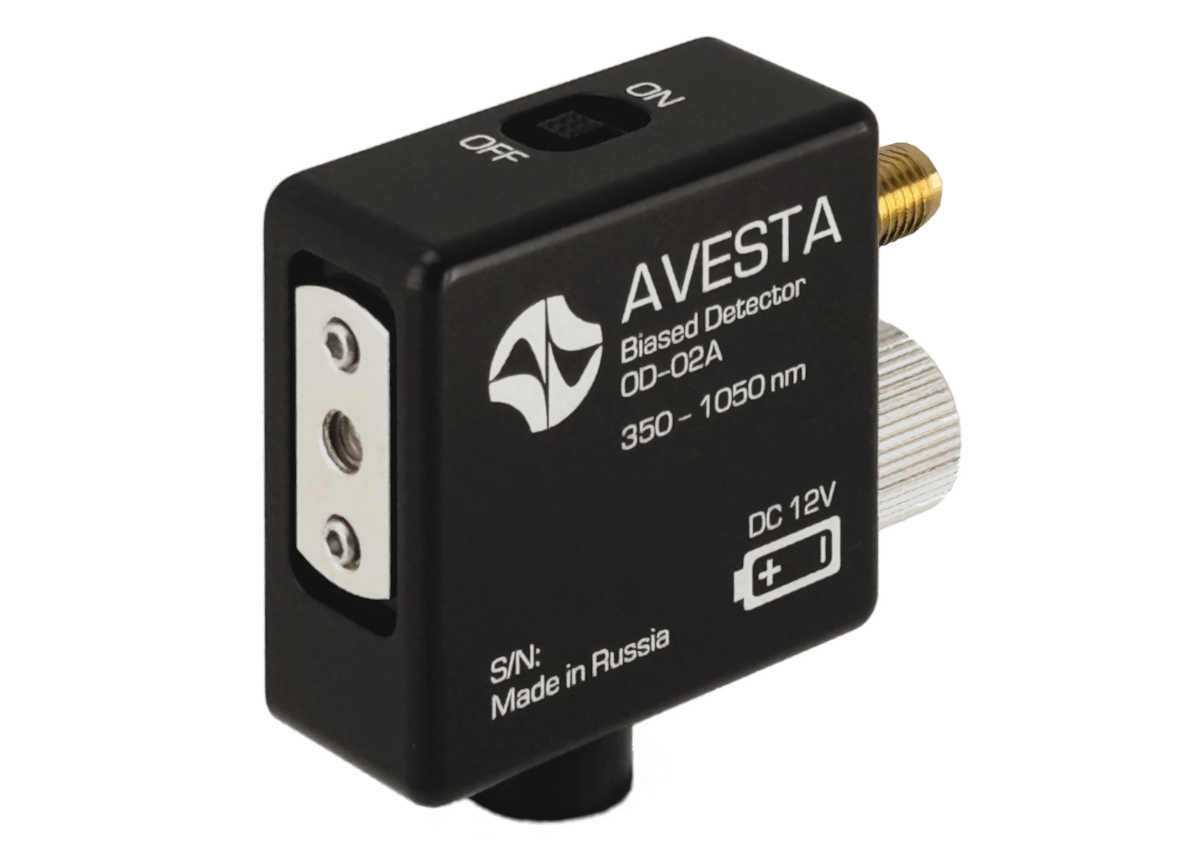

OD-02А. Фотоприёмник с фотодиодным включением
| Параметр | Условия* | Мин. | Типичное | Макс. | Ед. изм. |
| Тип фотодиода | Si-PIN | ||||
| Размер активной области | 200 | мкм | |||
| Спектральный диапазон | 350 - 1100 | нм | |||
| Полоса пропускания по уровню -3 дБ | λ = 800 нм, RL = 50 Ом, U = 12 В | 1600 | 1800 | МГц | |
| Время нарастания/спада переходной характеристики | λ = 800 нм, RL = 50 Ом, U = 12 В | 100/230 | пс | ||
| Чувствительность** | λ = 850 нм, U = 12 В | 0,2 | 0,25 | A/Вт | |
| Темновой ток** | T = 25°С, U = 12 В | 0,001 | 0,1 | нА | |
| Максимально допустимая средняя падающая оптическая мощность | 5 | мВт | |||
| Тип выхода | DC | ||||
| Выходное сопротивление | 100 | кОм | |||
| Напряжение питания | Элемент питания A23 | 12 | В | ||
| Оптический вход | Free-space | ||||
| Выходной разъем (RF OUT) | SMA | ||||
| Рабочая температура | 10 | 40 | °С | ||
| Температура хранения и транспортировки | -20 | 70 | °С | ||
| Допустимый уровень относительной влажности | При температуре менее 30°С | 90 | % | ||
| При температуре от 30 до 40°С | 60 | % | |||
| Габариты | Д x Ш x В | 48 x 16 x 42,5 | мм | ||
| Масса | Без элемента питания | 50 | г | ||
* RL – сопротивление нагрузки, λ – длина волны падающего на фотоприемник излучения, U – напряжение питания, Т – рабочая температура.
** Рассчитано по тех. параметрам фотодиода.
Фотоприемник OD-02A реализован на основе кремневого PIN-фотодиода с диаметром активной области 200 мкм и обеспечивает детектирование оптических сигналов в спектральном диапазоне от 350 до 1050 нм с полосой от 0 до 1800 МГц (при нагрузке 50 Ом).
Фотоприемник использует схему с фотодиодным режимом включения фотодиода. В этом режиме смещающее напряжение прикладывается к фотодиоду в обратном направлении, и через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку.
Для блокирования помех цепей питания, смещающее напряжение подается на фотодиод через фильтрующую RC-цепочку. В качестве внутренней нагрузки для фотоприемника используется встроенный резистор 100 кОм, а внешняя нагрузка (осциллограф, плата АЦП и т.п.) подключается к разъему RF OUT. При этом необходимо учитывать, что входное сопротивление нагрузки RL подключается параллельно с резистором 100 кОм и дополнительно нагружает фотоприемник.
Питание фотоприемника осуществляется напряжением 12 В от элемента питания типа A23 (устанавливается в соответствии с маркировкой на корпусе). Так же возможно питание фотоприемника от внешнего источника питания 5 – 20 В с использованием специализированного переходника (Adapter A23).
Для определения парт-номера той или иной модели фотоприёмника воспользуйтесь следующей системой обозначений:
