OD-10А. Фотоприёмник с фотодиодным включением
Параметр | Условия* | Мин. | Типичное | Макс. | Ед. изм. |
Тип фотодиода | Si | ||||
Диаметр активной области | 10 | мм | |||
Спектральный диапазон | 400 - 1000 | нм | |||
Полоса пропускания по уровню -3 дБ | λ = 850 нм, RL = 50 Ом, U = 12 В | 0,8 | 1,3 | 1,5 | МГц |
λ = 850 нм, RL = 1 кОм, U = 12 В | 100 | 250 | 300 | кГц | |
Время нарастания/спада переходной характеристики | λ = 850 нм, RL = 50 Ом, U = 12 В | 150 | 180 | 400 | нс |
λ = 850 нм, RL = 1 кОм, U = 12 В | 1,4 | 1,6 | 3,0 | мкс | |
Чувствительность | λ = 632 нм, U = 12 В | 0,24 | 0,32 | 0,36 | A/Вт |
Эквивалентная мощность шума (NEP)** | λ = 760 нм | 1,21 | 1,36 | 1,81 | пВт/√Гц |
Темновой ток** | T = 25°С | 2,5 | мкА | ||
Максимально допустимая средняя падающая оптическая мощность | λ = 555 нм, τ < 2 мин. | 5 | мВт | ||
λ = 555 нм, продолжительно | 1 | мВт | |||
Тип выхода | DC | ||||
Выходное сопротивление | 100 | кОм | |||
Напряжение питания | Элемент питания A23 | 12 | В | ||
Внешний источник питания (DC) | 5 | 27 | В | ||
Оптический вход | Free-space | ||||
Выходной разъем (RF OUT) | SMA | ||||
Рабочая температура | 10 | 40 | °С | ||
Температура хранения и транспортировки | -20 | 70 | °С | ||
Допустимый уровень относительной влажности | При температуре менее 30°С | 90 | % | ||
При температуре от 30 до 40°С | 60 | % | |||
Габариты | Д x Ш x В | 68,5 x 48,5 x 23,0 | мм | ||
Масса | Без элемента питания | 90 | г | ||
Напряжение на выходном разъеме при разряженной батареи (кнопка Battery test нажата) | RL = 10 МОм | > 8 | В | ||
RL = 50 Ом | > 40 | мВ |
* RL – сопротивление нагрузки, λ – длина волны падающего на фотоприемник излучения, U – напряжение питания, Т – рабочая температура, τ – длительность воздействия.
** Рассчитано по тех. параметрам фотодиода.

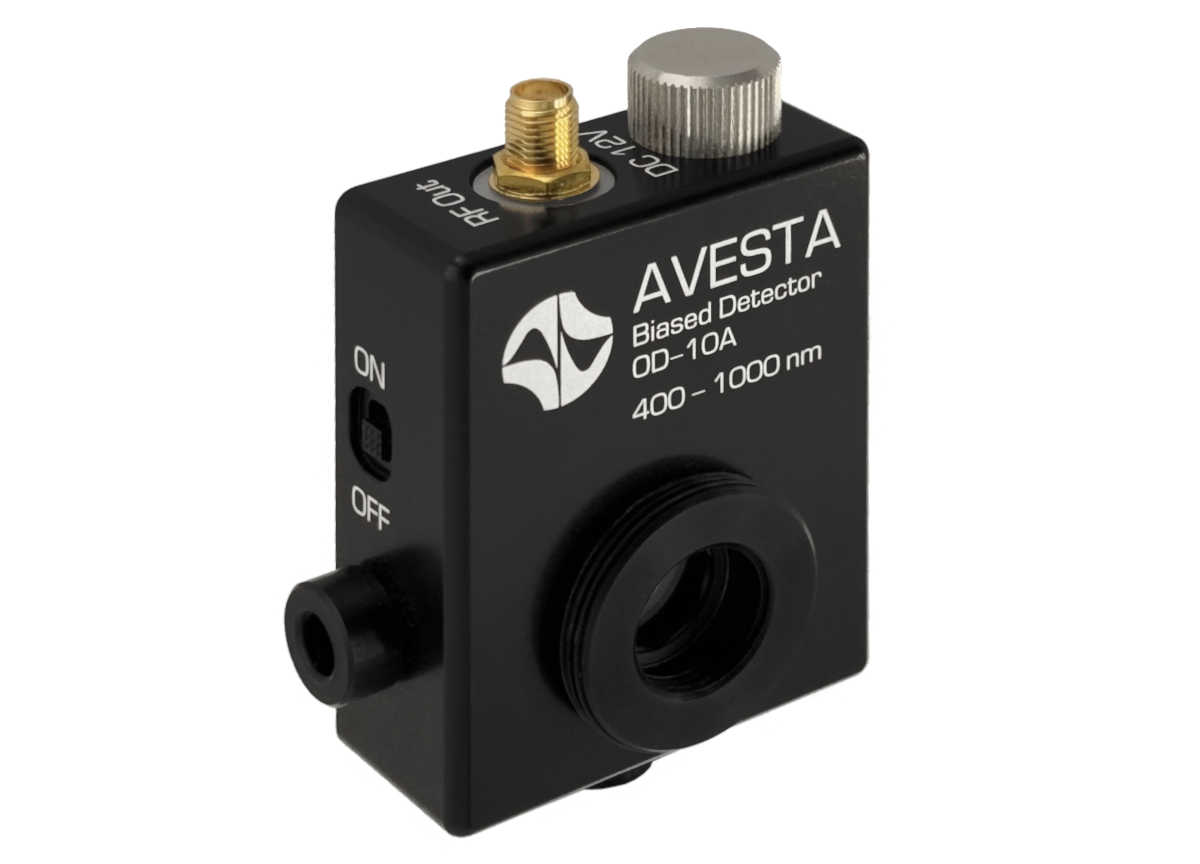

Фотоприемник OD-10A реализован на основе кремниевого фотодиода с диаметром активной области 10 мм и обеспечивает детектирование оптических сигналов в спектральном диапазоне от 400 до 1000 нм с полосой от 0 до 1,5 МГц (при нагрузке 50 Ом).
Фотоприемник использует схему с фотодиодным режимом включения фотодиода. В этом режиме смещающее напряжение прикладывается к фотодиоду в обратном направлении, и через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. Для проверки заряда батареи и целостности соединительного кабеля используется кнопка Battery test, замыкающая смещающее напряжение на выход RF OUT в обход фотодиода. Для блокирования помех цепей питания смещающее напряжение подается на фотодиод через фильтрующую RC-цепочку.
В качестве внутренней нагрузки для фотоприемника используется встроенный резистор 100 кОм, а внешняя нагрузка (осциллограф, плата АЦП и т.п.) подключается к разъему RF OUT. При этом необходимо учитывать, что входное сопротивление нагрузки RL подключается параллельно с резистором 100 кОм и дополнительно нагружает фотоприемник.
Питание фотоприемника осуществляется напряжением 12 В от элемента питания типа A23 (устанавливается в соответствии с маркировкой на корпусе). Так же возможно питание фотоприемника от внешнего источника питания 5 – 27 В с использованием специализированного переходника (Adapter A23).
Для определения парт-номера той или иной модели фотоприёмника воспользуйтесь следующей системой обозначений:
