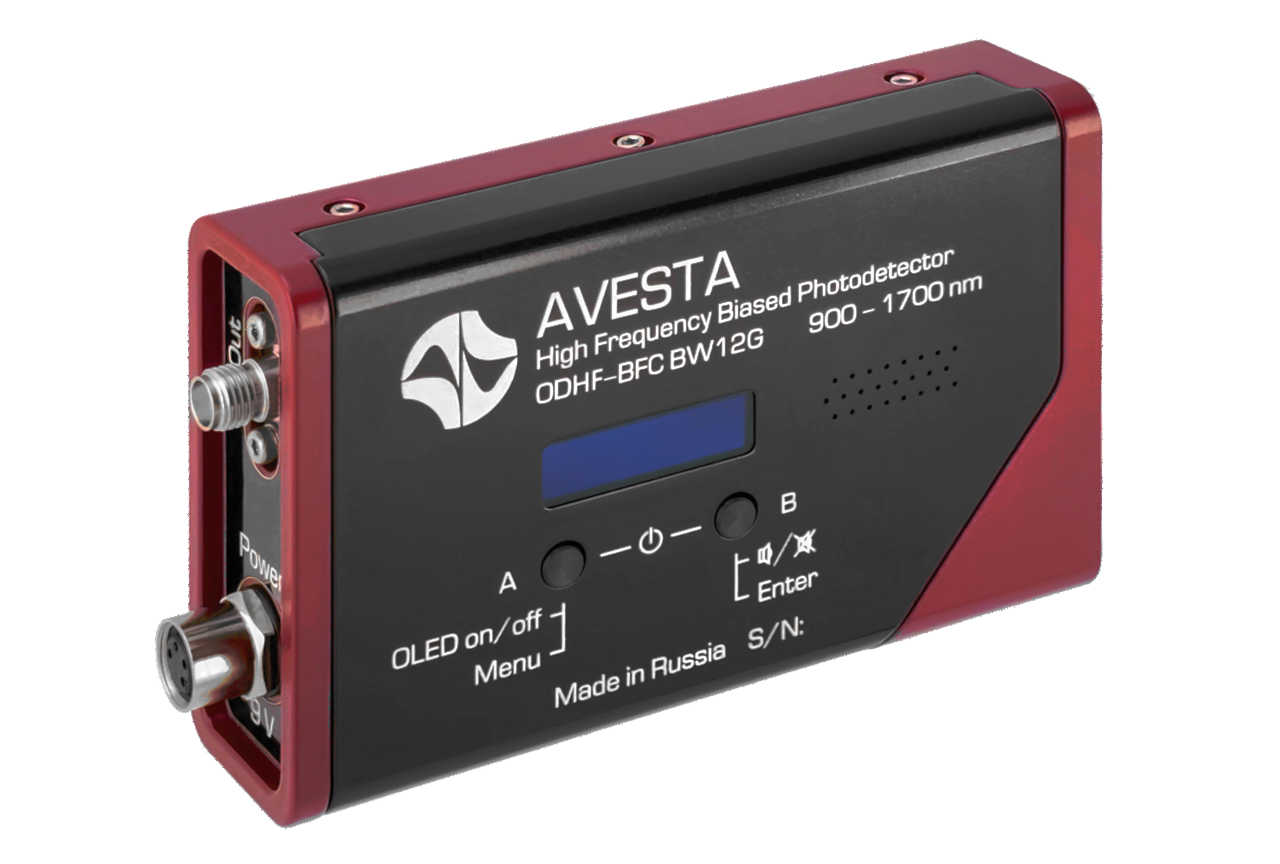

ODHF-BFC BW12G. Высокочастотный фотоприёмник с фотодиодным включением
| Параметр | Условия* | Мин. | Типичное | Макс. | Ед. изм. |
| Тип фотодиода | InGaAs-PIN | ||||
| Спектральный диапазон | 900 - 1700 | нм | |||

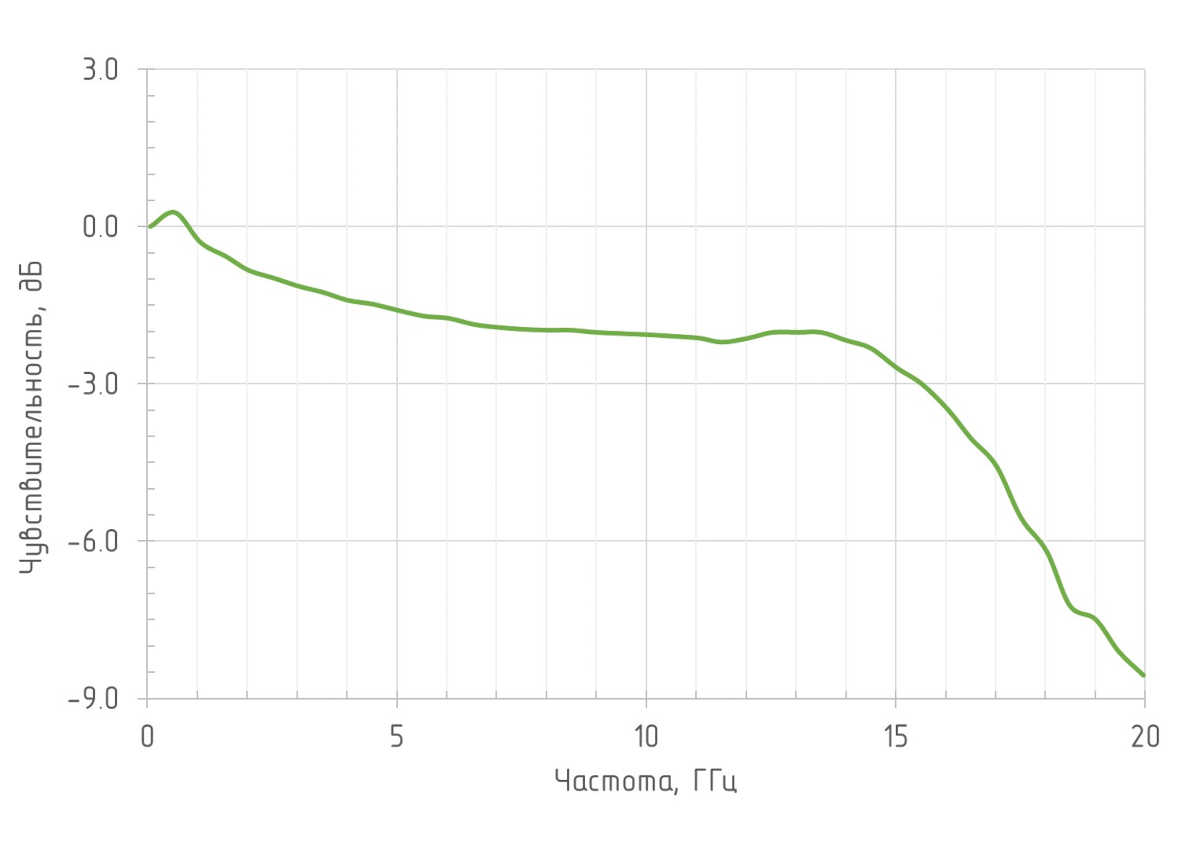

| Полоса пропускания по уровню -3 дБ | λ = 1550нм, RL = 50 Ом | 12 | ГГц | ||

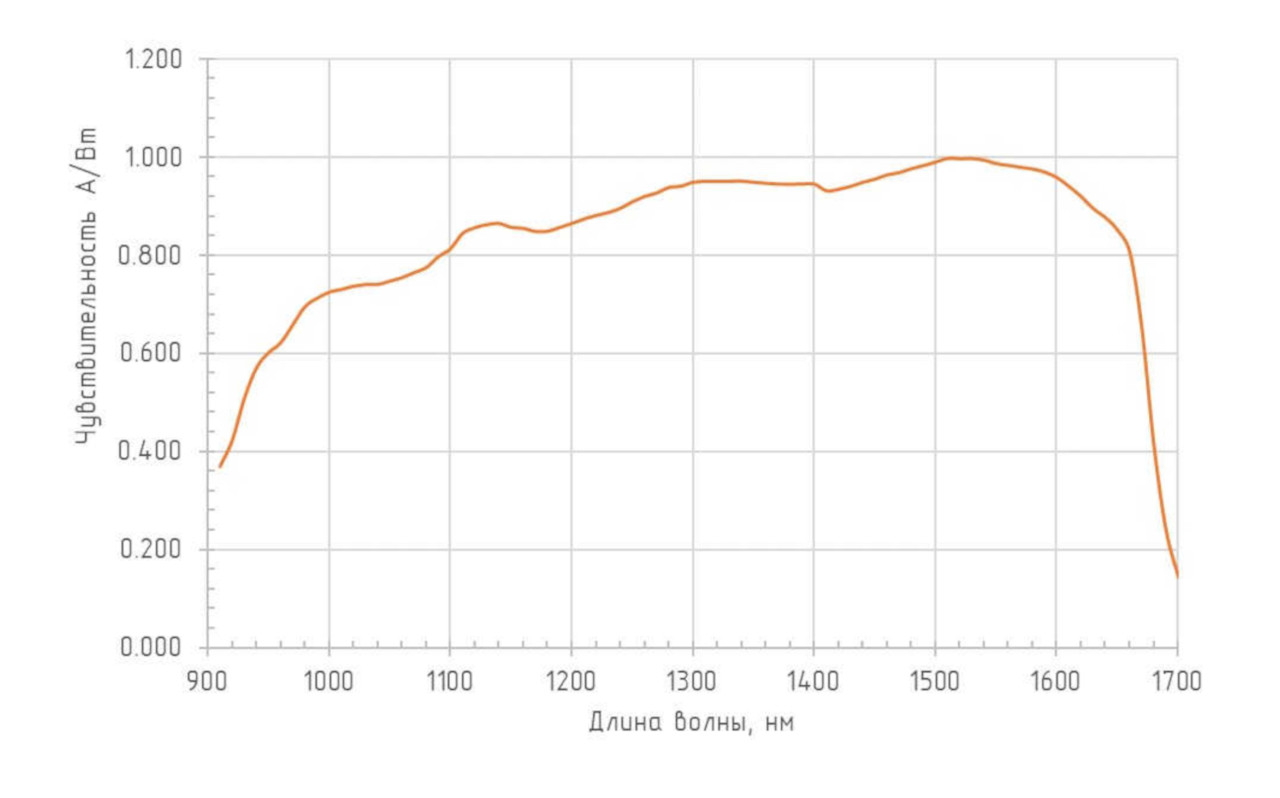

| Чувствительность** | λ = 1310 нм, P = 1мВт | 0,80 | A/Вт | ||
| λ = 1550 нм, P = 1мВт | 0,85 | А/Вт | |||
| Темновой ток** | U = 9 В, T = 25°С | 6 | нА | ||
| Максимально допустимая средняя падающая оптическая мощность | 10 | 12 | дБм | ||
| Тип выхода | DC | ||||
| Выходное сопротивление | 50 | Ом | |||
| Напряжение питания | AC/DC Adapter 9V-0,3Ax2 | 9 | В | ||
| Оптический вход | Волоконно-оптическая розетка | FC-APC | |||
| Выходной разъем (RF OUT) | SMA | ||||
| Разъем питания | M8-pico | ||||
| Рабочая температура | 10 | 40 | °С | ||
| Температура хранения и транспортировки | -20 | 70 | °С | ||
| Допустимый уровень относительной влажности | При температуре менее 30°С | 90 | % | ||
| При температуре от 30 до 40°С | 60 | % | |||
| Габариты | Д x Ш x В | 102 x 58 x 24 | мм | ||
| Масса | 200 | г | |||
* RL – сопротивление нагрузки, λ – длина волны падающего на фотоприемник излучения, U – напряжение питания, P - входная оптическая мощность, Т – рабочая температура.
** Рассчитано по тех. параметрам фотодиода.
Фотоприемник ODHF-BFC BW12G реализован на основе InGaAs PIN-фотодиода и обеспечивает детектирование оптических сигналов в спектральном диапазоне от 900 до 1700 нм с полосой от 0 до 12 ГГц.

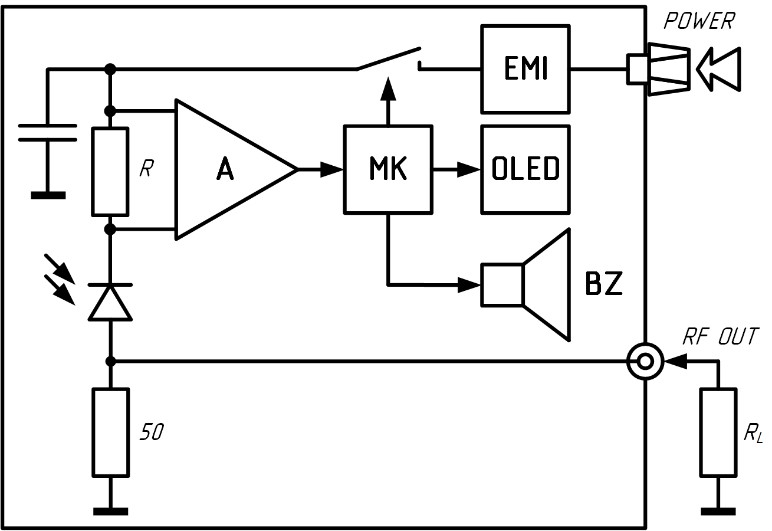

Фотоприемник использует схему с фотодиодным режимом включения фотодиода. В этом режиме смещающее напряжение прикладывается к фотодиоду в обратном направлении и через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. Ток фотодиода контролируется с помощью измерительного усилителя А, преобразующего падение напряжение на резисторе R. Микроконтроллер МК отключает фотодиод от источника питания при достижении порогового значения тока. Приближение к пороговому значению обозначается с помощью звукового сигнала. Пороговое значение устанавливается пользователем, но не может превышать максимальное допустимое значение для фотодиода. Также микроконтроллер индицирует текущее значение тока через фотодиод, пропорциональное входной оптической мощности. При выборе длины волны индикация входной оптической мощности осуществляется в мВт.
Питание фотоприемника осуществляется от внешнего двухканального источника питания через разъем POWER напряжением 9 В. Снижение влияния помех по цепям питания осуществляется через развязывание с помощью синфазного EMI-фильтра.
В качестве внутренней нагрузки для фотоприемника используется встроенный резистор 50 Ом, а внешняя нагрузка (осциллограф, плата АЦП и т.п.) подключается к разъему RF OUT.
▷ Источники питания:
▷ Оптические аксессуары:
▷ РЧ аксессуары:

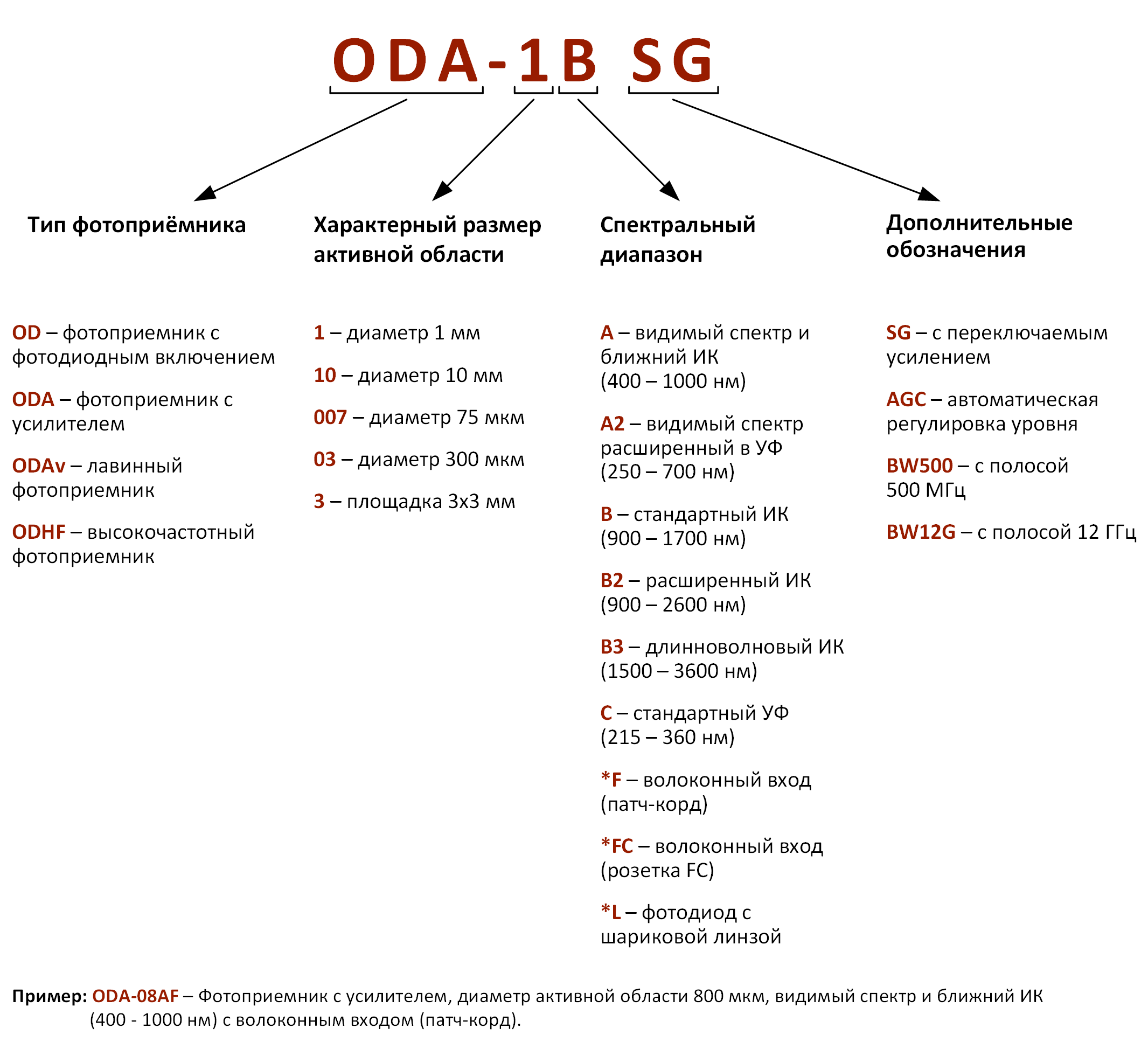

Для определения парт-номера той или иной модели фотоприёмника воспользуйтесь следующей системой обозначений:
