Сканаторная портальная платформа

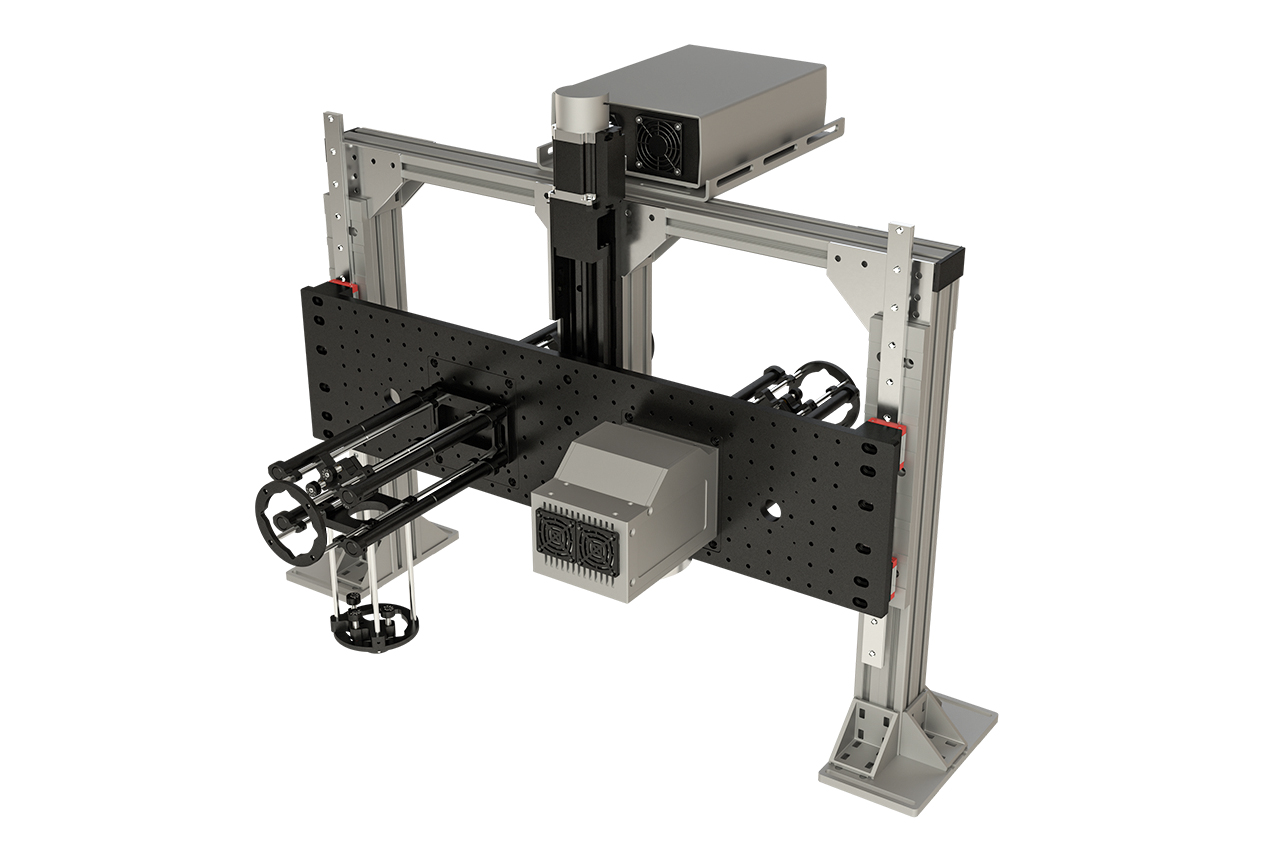

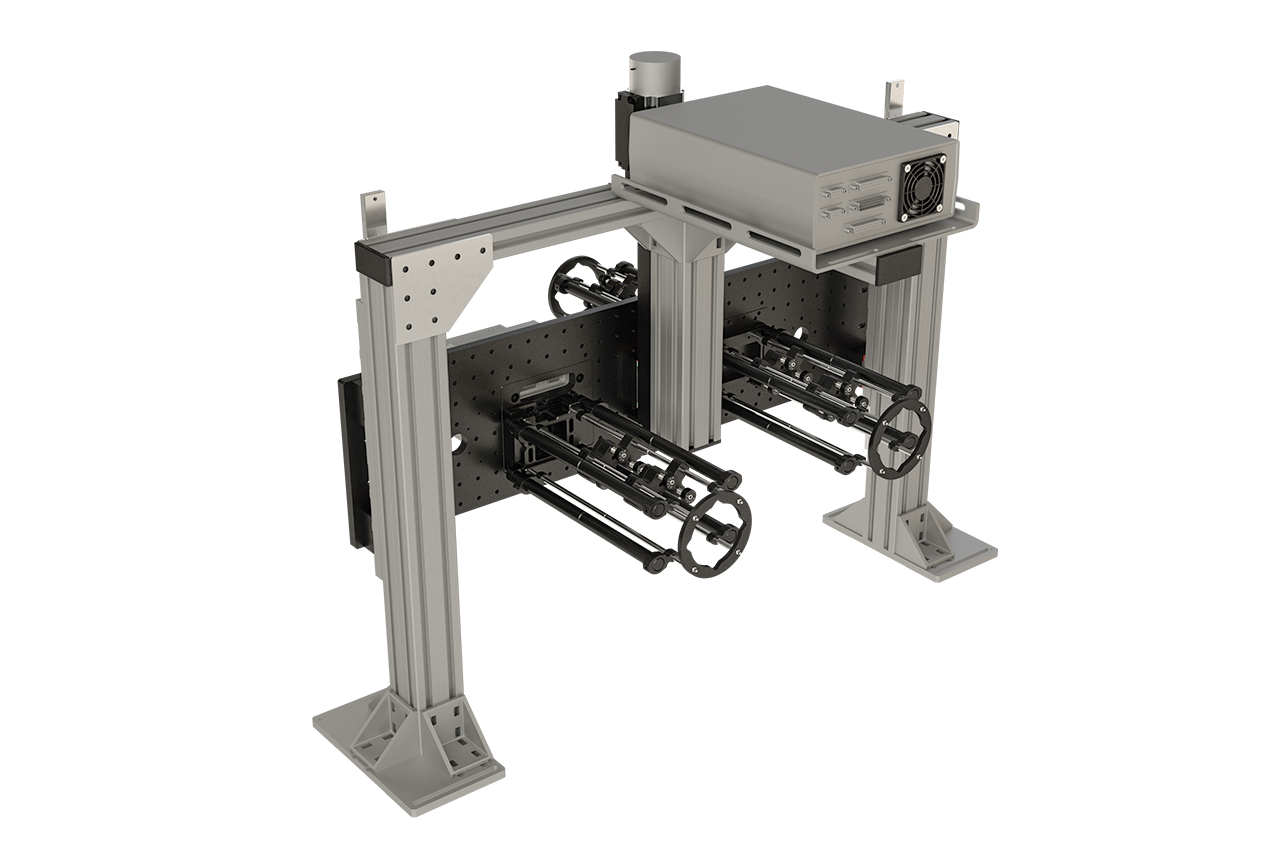

«Лабораторная модульная сканаторная портальная платформа» является универсальной модульной конструкцией, предназначенной для работ с лазерным излучением с различной длиной волны. Система представлена в виде стенда с моторизированной осью Z и оптической плитой в вертикальном исполнении для возможности установки на плите различных оптических схем. Платформа предназначена для работы со схемой заведения излучения через систему зеркал.
Базовая конфигурация оснащается одним 2-х осевым гальваносканером под длину волны 1030 нм. Портальная платформа имеет дополнительное окно для установки дополнительного модуля под второй гальваносканер (для попеременной работы с длинами волн 1030 нм и 515 нм). Опционально место гальваносканера может быть установлен модуль с короткофокусной линзой или собран модуль под пользовательский запрос (компоненты портала могут быть использованы в различных оптических схемах и являются универсальными).
Портальная плита, на которую крепятся сканаторы, представляет из себя вертикально расположенную оптическую плиту с сеткой сквозных резьбовых отверстий М6 х 1 мм с межцентровым расстоянием 25 мм. Плита предназначена для монтажа оптических узлов и приборов, т.е. имеется возможность монтажа пользовательских оптических схем на портал.
Гальванометрический сканатор предназначен для использования в оптических системах высокоскоростной лазерной маркировки и гравировки, а так же лабораторных исследованиях с возможностью расширения оптических схем и установки на портал дополнительных оптических узлов, либо дополнительного оборудования.

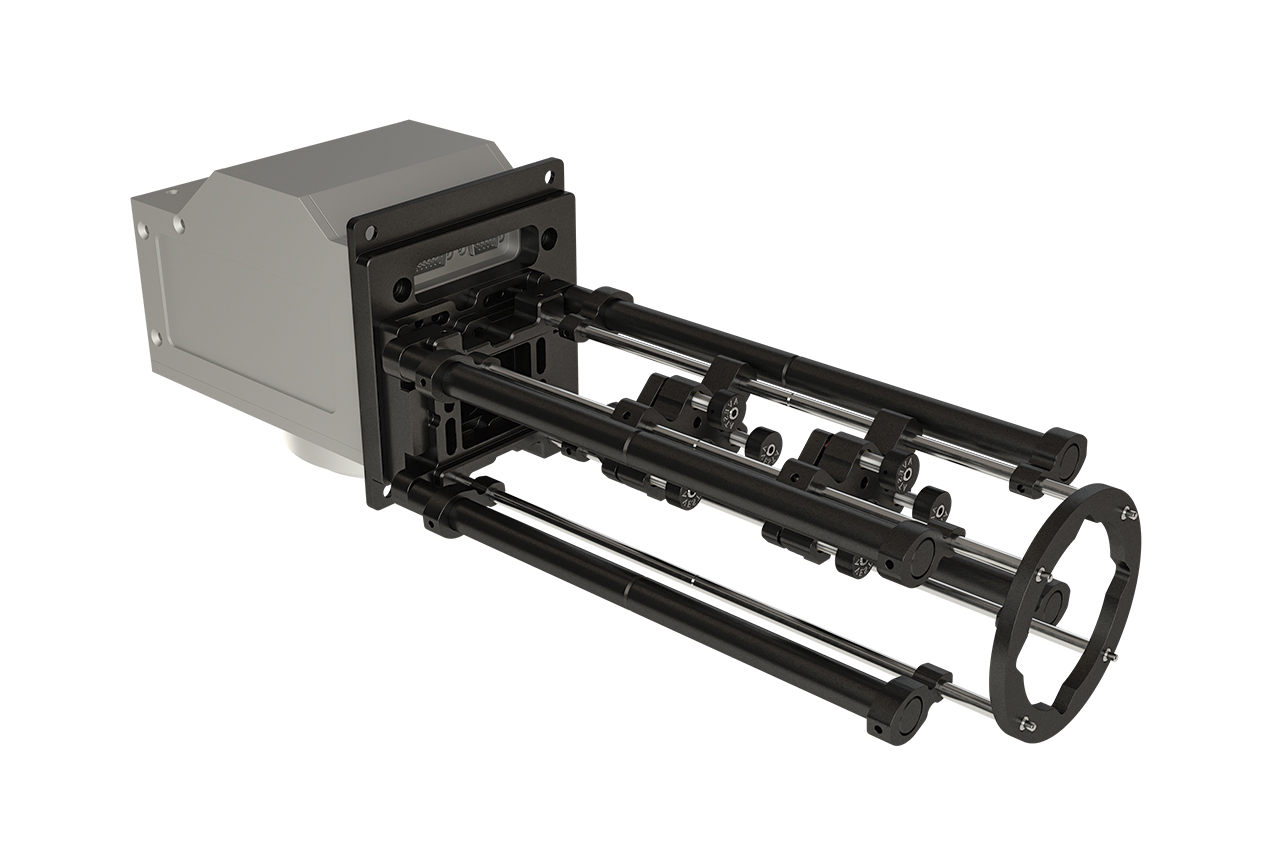

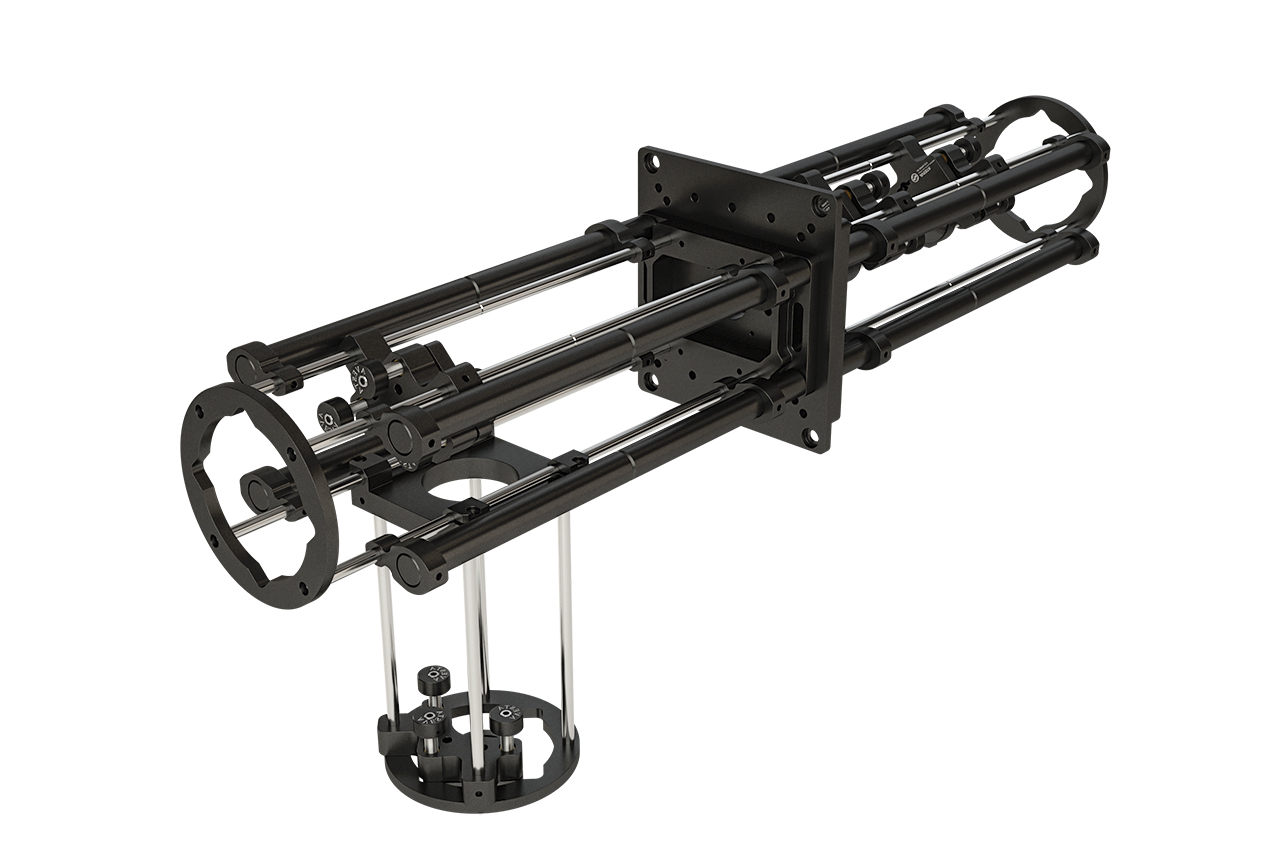

Излучение в систему заводится с помощью системы юстируемых оптомеханических узлов с зеркалами под нужную длину волны.
Конструкция имеет ряд базовых узлов и набор дополнительных опциональных модулей для различных видов работ.
