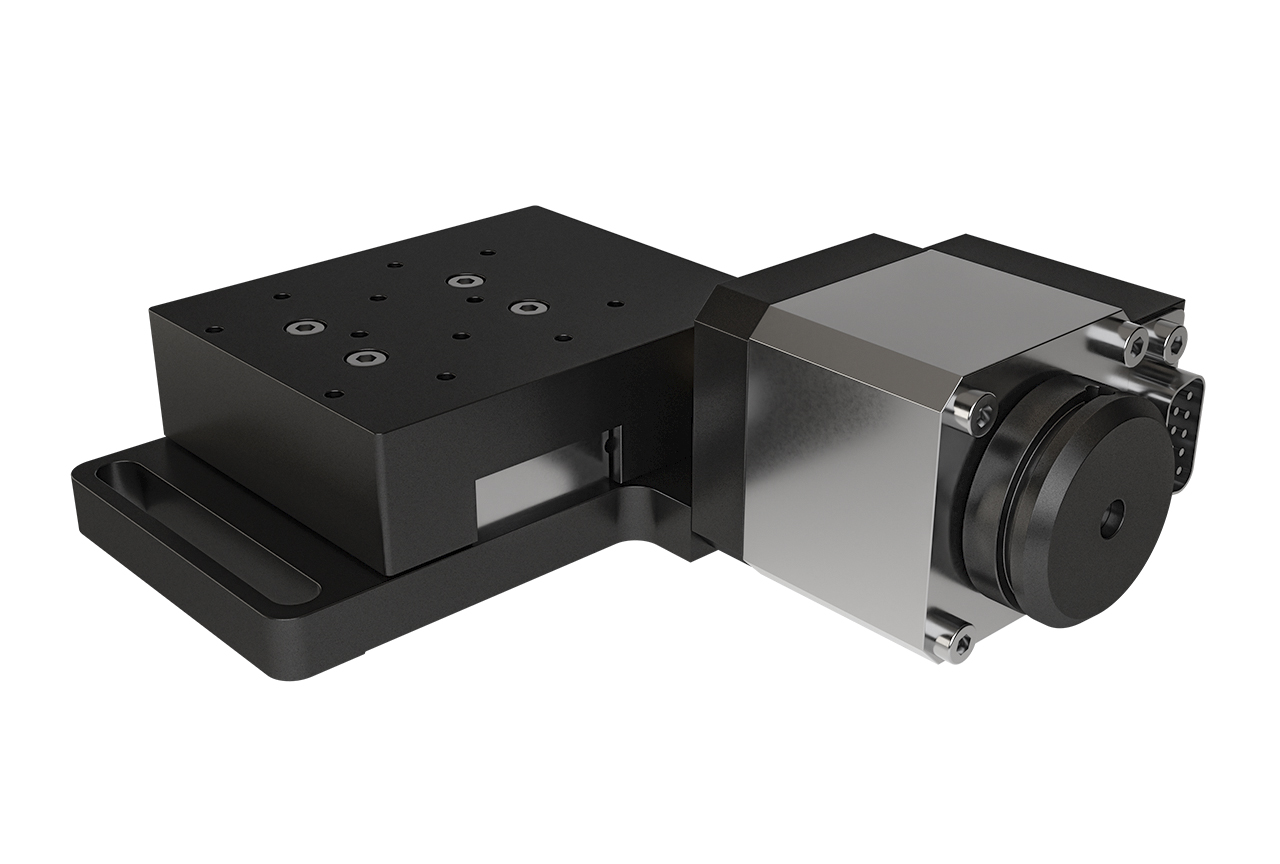

TS16-SM Моторизированный оптический транслятор
| Вариант исполнения | TS16-SM |
| Диапазон перемещения, мм | 16 |
| Перемещение стола за один шаг двигателя, мкм | 1.25 |
| Шаг винта, мм | 0.25 |
| Габариты, мм | 122x112x40.5 |
| Платформа, мм | 72x58 |
| Вес, кг | 0.7 |
| Тип концевых выключателей | Оптопара |
Моторизированный оптический транслятор TS16-SM создан на базе транслятора TS16. За счет применения в конструкции стальной каретки со стальным винтом он обеспечивает надежное плавное перемещение и высокую точность позиционирования при управлении от компьютера.
Движение от шагового двигателя передается посредством винтовой пары. Ограничителями движения служат оптопары, установленные в крайних точках диапазона.
Разрешение, скорость и нагрузочная способность зависят от параметров двигателя, механизма перемещения и способа управления, который выбирает пользователь.
Для управления транслятором необходимо подключить его к контроллеру «Авеста» через разъем DB-9. Возможно и ручное управление движением в пошаговом и непрерывном режиме в двух направлениях непосредственно с пульта контроллера.
Для автоматизированного управления от компьютера контроллер подключается к USB порту, затем инсталлируется драйвер управления контроллером и устанавливается специальная программа «Motor Control».
