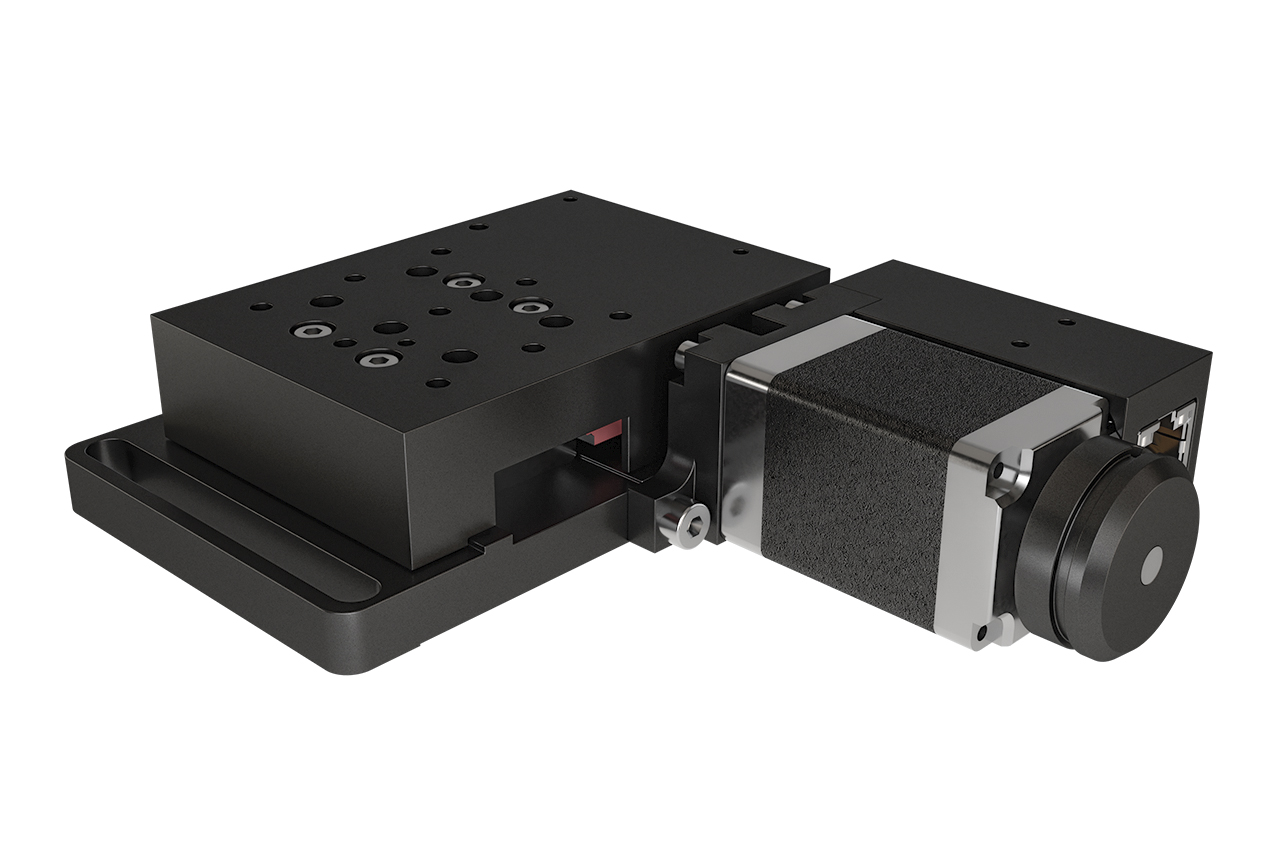

TS16-SM2 Моторизированный оптический транслятор

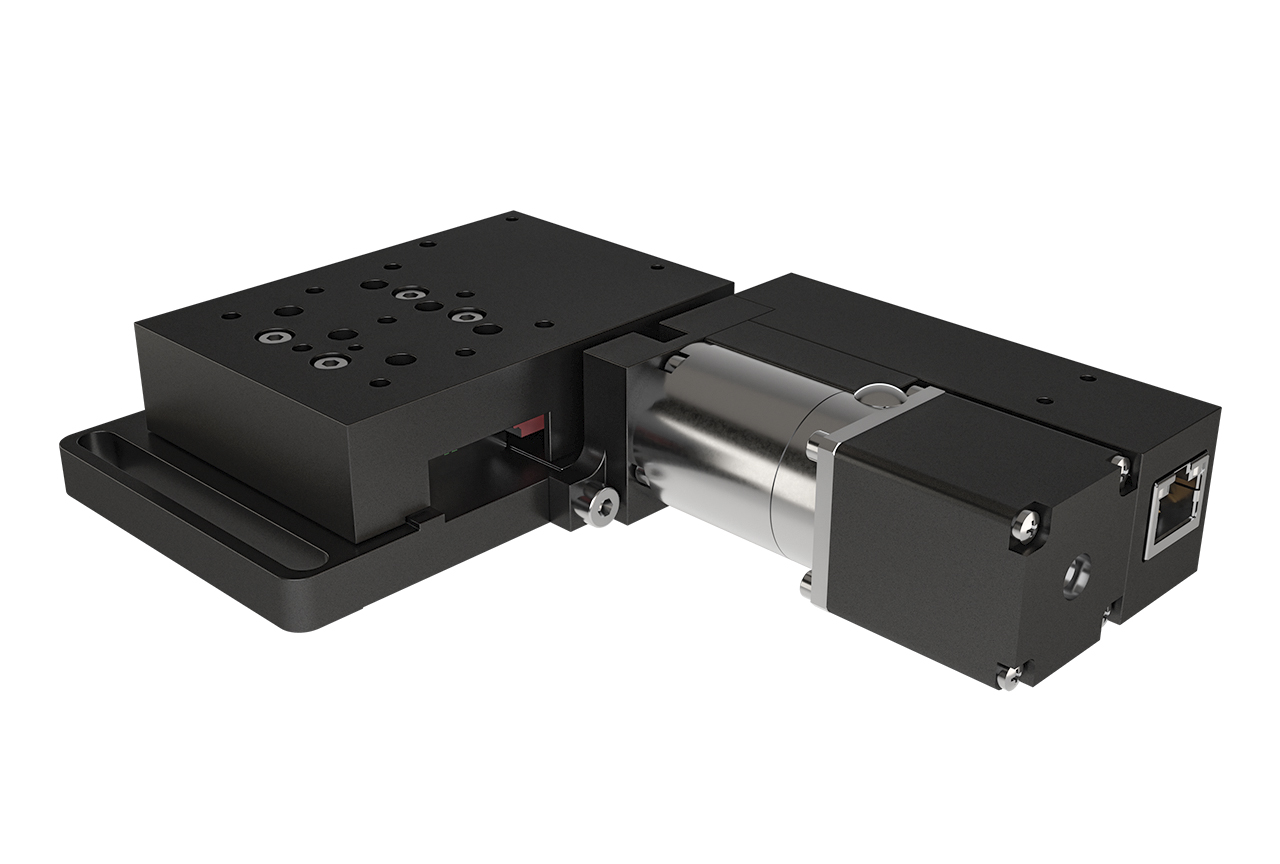

| Вариант исполнения | TS16-SM2 | TS16-SM2-R |
| Диапазон перемещения, мм | 16 | 16 |
| Перемещение стола за один шаг двигателя, мкм | 1.25 | 0.3125-0.018 |
| Разрешение на 1/16 шага, мкм | 0.018 | 0.0045-0.00026 |
| Шаг винта, мм | 0.25 | 0.25 |
| Габариты, мм | 138x112x29 | 153x112x29 |
| Платформа, мм | 84x58 | 84x58 |
| Наличие редуктора | нет | есть |
| Тип концевых выключателей | Оптопара | Оптопара |
Моторизированный оптический транслятор TS16-SM2 создан на базе транслятора TS16. За счет применения в конструкции стальной каретки со стальным винтом он обеспечивает надежное плавное перемещение и высокую точность позиционирования при управлении от компьютера.
Движение от шагового двигателя передается посредством винтовой пары. Ограничителями движения служат оптопары, установленные в крайних точках диапазона.
Разрешение, скорость и нагрузочная способность зависят от параметров двигателя, механизма перемещения и способа управления, который выбирает пользователь.
Для управления транслятором необходимо подключить его к контроллеру «Авеста» через разъем RJ-45. Возможно и ручное управление движением в пошаговом и непрерывном режиме в двух направлениях непосредственно с пульта контроллера.
Для автоматизированного управления от компьютера контроллер подключается к USB порту, затем инсталлируется драйвер управления контроллером и устанавливается специальная программа «Motor Control».
