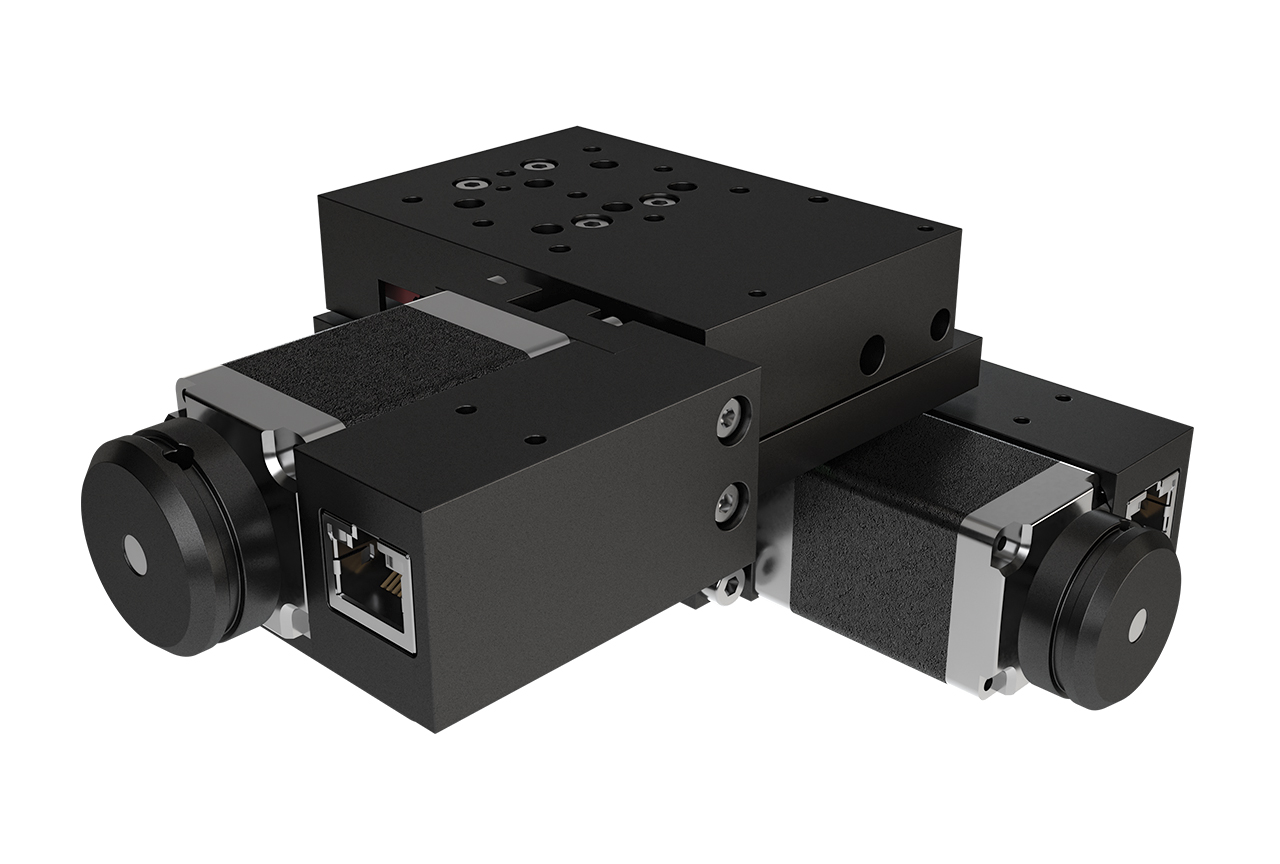

TS16-SM2-XY 2-х координатный моторизированный оптический транслятор

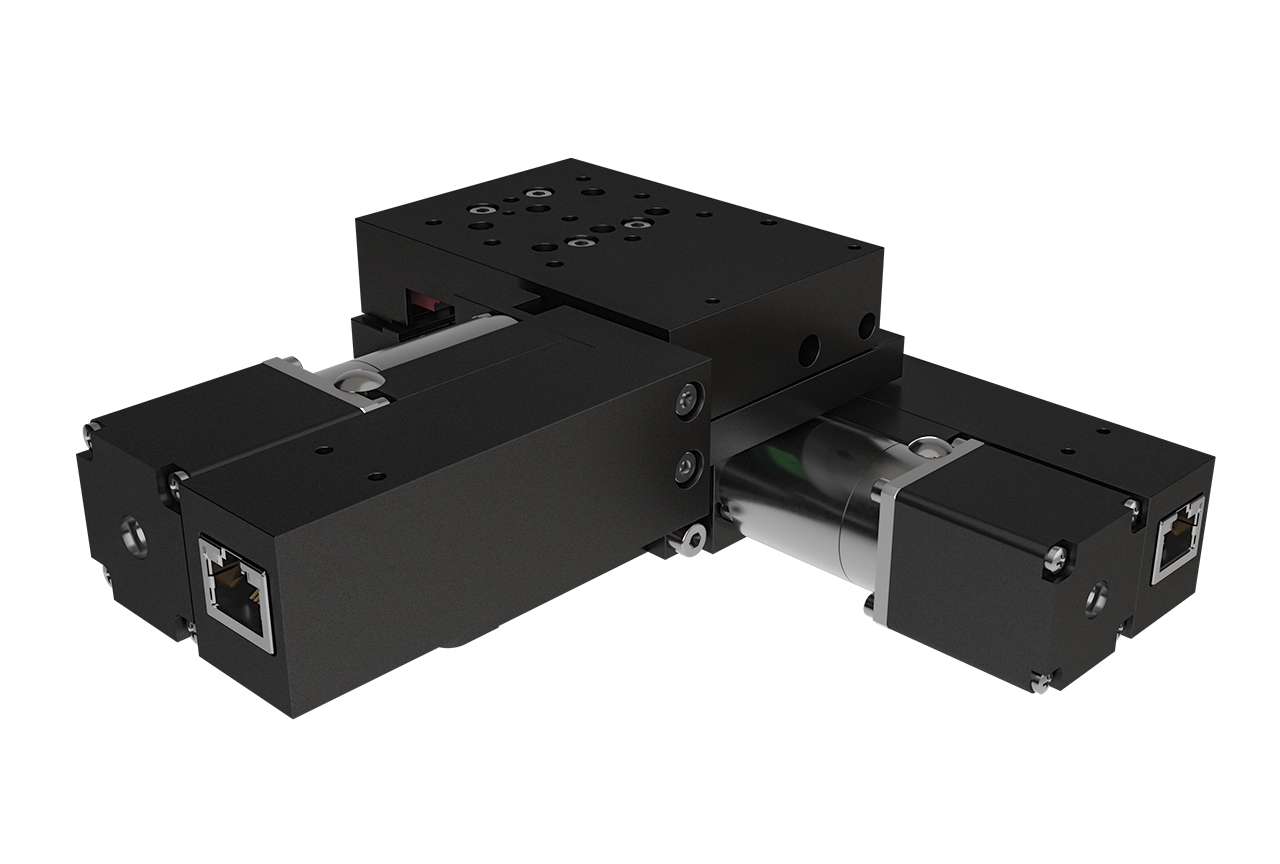

| Вариант исполнения | TS16-SM2-XY | TS16-SM2-R-XY |
| Оси перемещения | X и Y | X и Y |
| Диапазон перемещения, мм | 16 | 16 |
| Перемещение за один шаг двигателя, мкм | 1.25 | 0.018 |
| Наличие редуктора | нет | есть |
| Тип концевых выключателей | Оптопара | Оптопара |
| ДхШхВ, мм х мм х мм | 152.138.58 | 167.153.58 |
Моторизированный оптический транслятор TS16-SM2-XY создан на базе транслятора TS16-SM2. За счет применения в конструкции стальной каретки со стальным винтом он обеспечивает надежное плавное перемещение и высокую точность позиционирования при управлении от компьютера.
Движение от шагового двигателя передается посредством винтовой пары. Ограничителями движения служат оптопары, установленные в крайних точках диапазона.
Разрешение, скорость и нагрузочная способность зависят от параметров двигателя, механизма перемещения и способа управления, который выбирает пользователь.
Для управления столиком необходимо подключить его к контроллеру «Авеста» через разъем RJ-45. Возможно и ручное управление движением в пошаговом и непрерывном режиме в двух направлениях непосредственно с пульта контроллера.
Для автоматизированного управления от компьютера контроллер подключается к USB порту, затем инсталлируется драйвер управления контроллером и устанавливается специальная программа «Motor Control».
