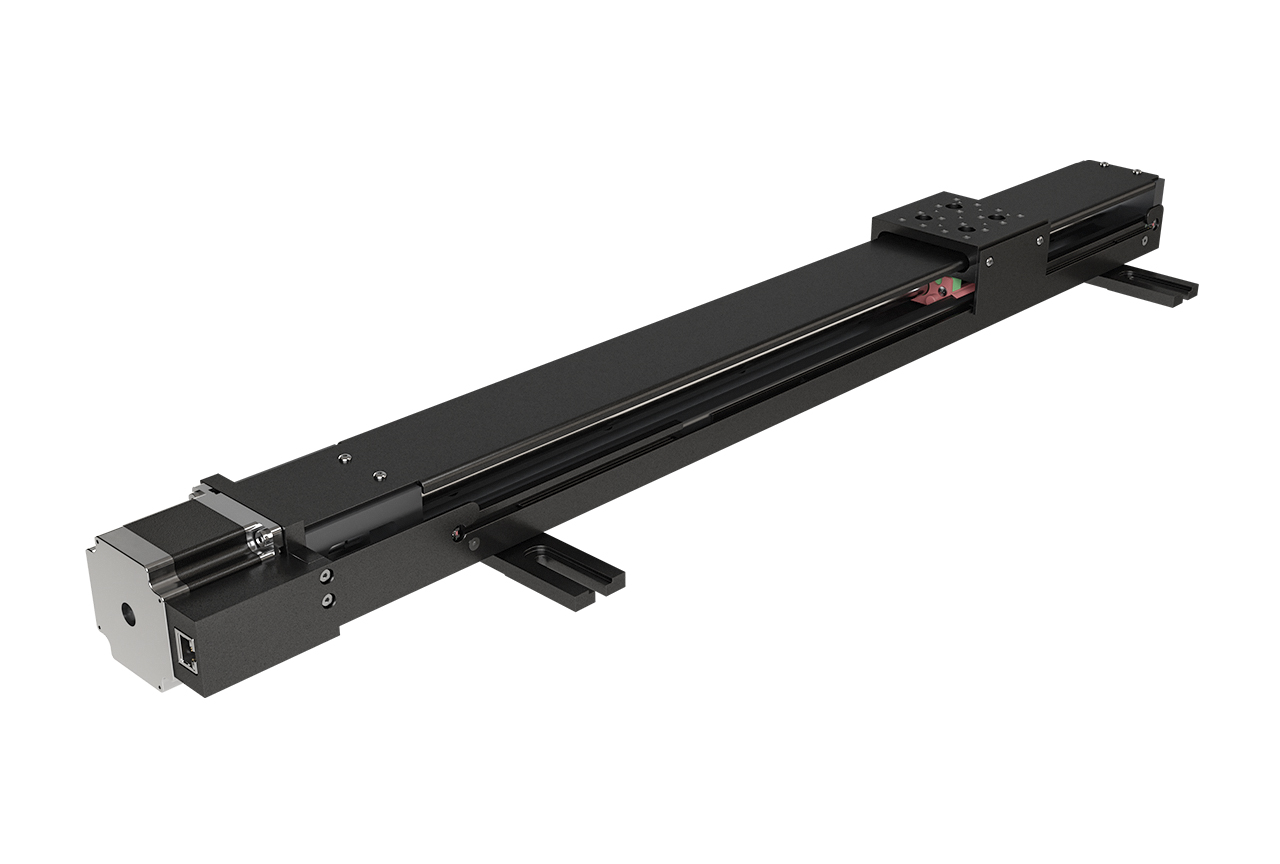

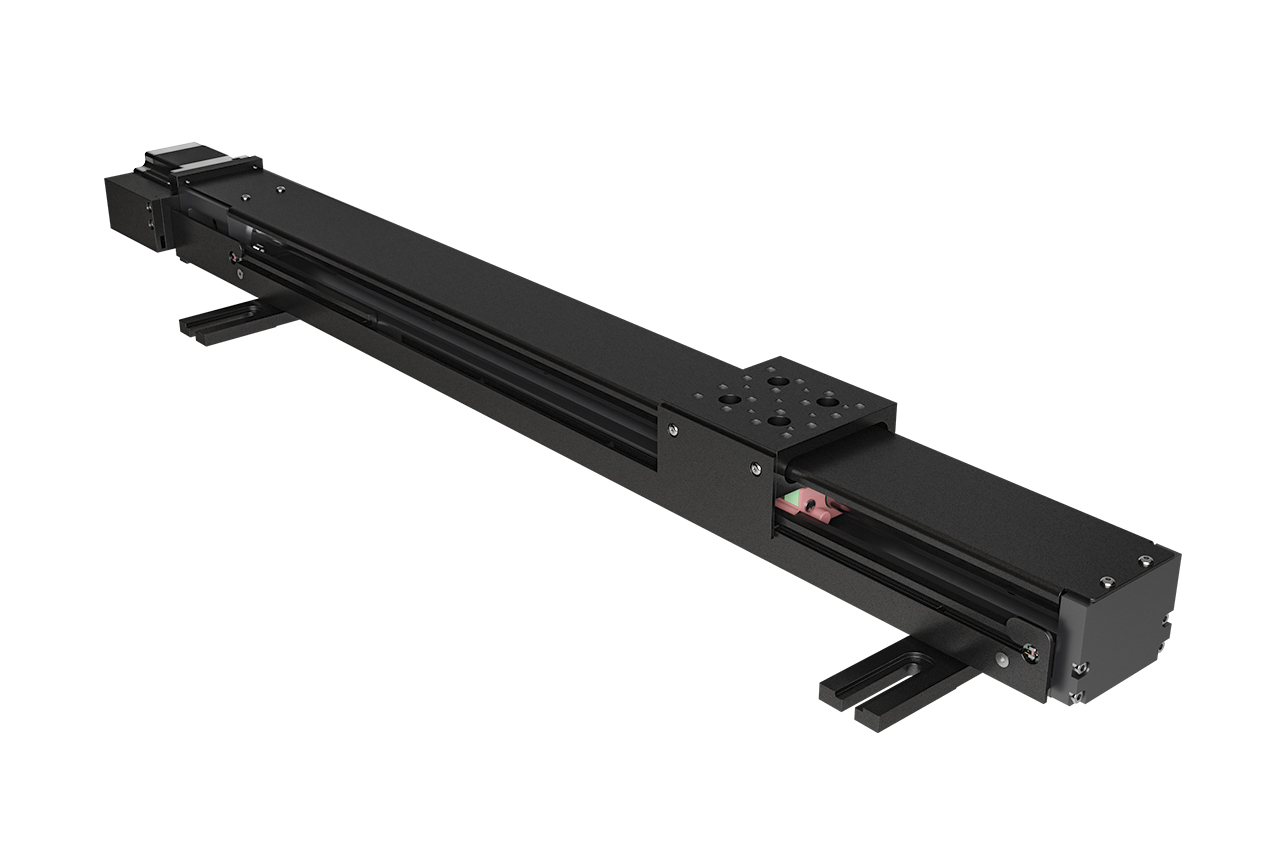

TS500-SM2 Моторизированный линейный транслятор
| Вариант исполнения | TS500-SM2 |
| Диапазон перемещения, мм | 500 |
| Разрешение при полном шаге, мкм | 25 |
| Разрешение 1/16 шага, мкм | 1,562 |
| Шаг винта, мм | 5 |
| Тип концевых выключателей | Оптопара |
| Размер раб. платформы, мм | 71х74 |
| ДхШхВ, мм х мм х мм | 724 х 83 х 55 |
Моторизированные оптические трансляторы TS36-SM2, TS86-SM2 и TS135-SM2 обеспечивают плавное перемещение и высокую точность позиционирования при управлении от компьютера.
Движение от шагового двигателя передается шарико-винтовой парой. Ограничивают движение две оптопары в крайних точках диапазона.
Два режима управления: ручное и автоматизированное.
Вручную управлять столиком можно с помощью пульта из комплекта поставки.
Автоматизированно управлять транслятором можно с помощью компьютера и специальной программы из комплекта поставки
| Модель транслятора | Тип привода | Диапазон перемещения, мм | Разрешение на шаг, мкм | Разрешение на 1/16 шага, мкм | Шаг винта, мм | Параллельность перемещения, не более, мкм | Размер платформы | Высота платформы, мм |
| TS16-SM2 | В-Г | 16 | 1.25 | 0.018 | 0.25 | 3 | 84x58 | 29 |
| TS16-SM2-R | В-Г | 16 | 0.3125-0.018 | 0.0045-0.00026 | 0.25 | 3 | 84x58 | 29 |
| TS36-SM2 | ПШ | 36 | 5 | 0.3125 | 1 | 10 | 50x48 | 47 |
| TS36-SM2-R | ПШ | 36 | 1.25-0.071 | 0.078-0.0045 | 1 | 10 | 50x48 | 47 |
| TS86-SM2 | ПШ | 86 | 5 | 0.3125 | 1 | 10 | 50x48 | 47 |
| TS136-SM2 | ПШ | 136 | 5 | 0.3125 | 1 | 10 | 50x48 | 47 |
| TS220-SM2 | ПШ | 220 | 10 | 0.625 | 2 | 10 | 65x60 | 54 |
| TS500-SM2 | ПШ | 500 | 25 | 1.5625 | 5 | 15 | 74х71 | 63 |
| TS810-SM2 | ПШ | 810 | 50 | 3.125 | 10 | 30 | 103х99 | 79 |
ПШ - Прецизионная ШВП с преднатягом В-Г - Винт-гайка
| Модель контроллера | SMC-ADx-128 | SMC-AD3-32 |
| Количество осей | от 1 до 8 | 3 |
| Деление шага | от 1/1 до 1/128 | от 1/1 до 1/32 |
| Управляющие команды | ASCII (VCP) | G-Code (NIST rs274/ngc) |
| Векторное управление | ||
| Программируемые параметры - Для каждой оси индивидуально - Для всех осей одновременно |
||
| Скорость | ||
| Ускорение | ||
| Торморжение | ||
| Микрошаг | ||
| Ток движения | ||
| Ток удержания | ||
| Функционал | ||
| Вход ручного управления | ||
| Выход управления лазером | ||
Также рекомендуем
| Вариант исполнения | FAOS 0-4 |
| Высота, мм | 135 |
| Длина, мм | 115 |
| Ширина, мм | 75 |
| Диапазон щели, мм | 0-4 |
| Угол откидывания, град. | 90 |
| Вариант исполнения | ID 21,5x1,5 | ID 12x1 |
| Внешний диаметр, мм | 33 | 19,5 |
| Максимальный диаметр, мм | 21,5 | 12 |
| Минимальный диаметр, мм | 1,5 | 1 |
| Вариант исполнения | MMFS |
| Высота | 65,5 мм |
| Диаметр оптики | 25 мм; 25,4 мм |
| Сдвиг по углу (на один оборот) | 28’ |
| Точность установки | 30’’ |
| Воспроизводимость угла установки | 5’’ |
| Вариант исполнения | MSP-KP |
| Высота щели для оптического элемента, мм | 7-14 |
| Угол наклона | 8°30" |
| Горизонтальное перемещение, мм | 17 |
| Расположение винта | Горизонтальное |
