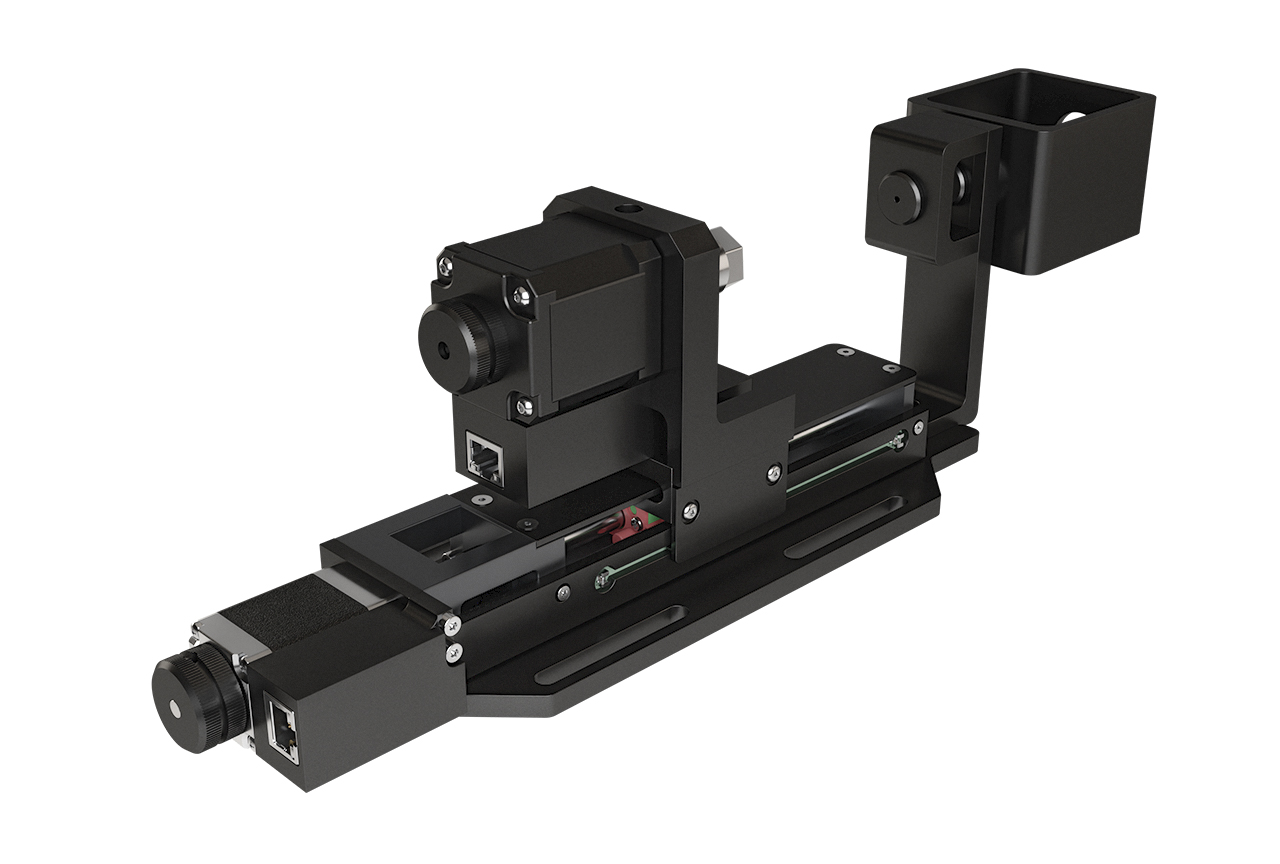

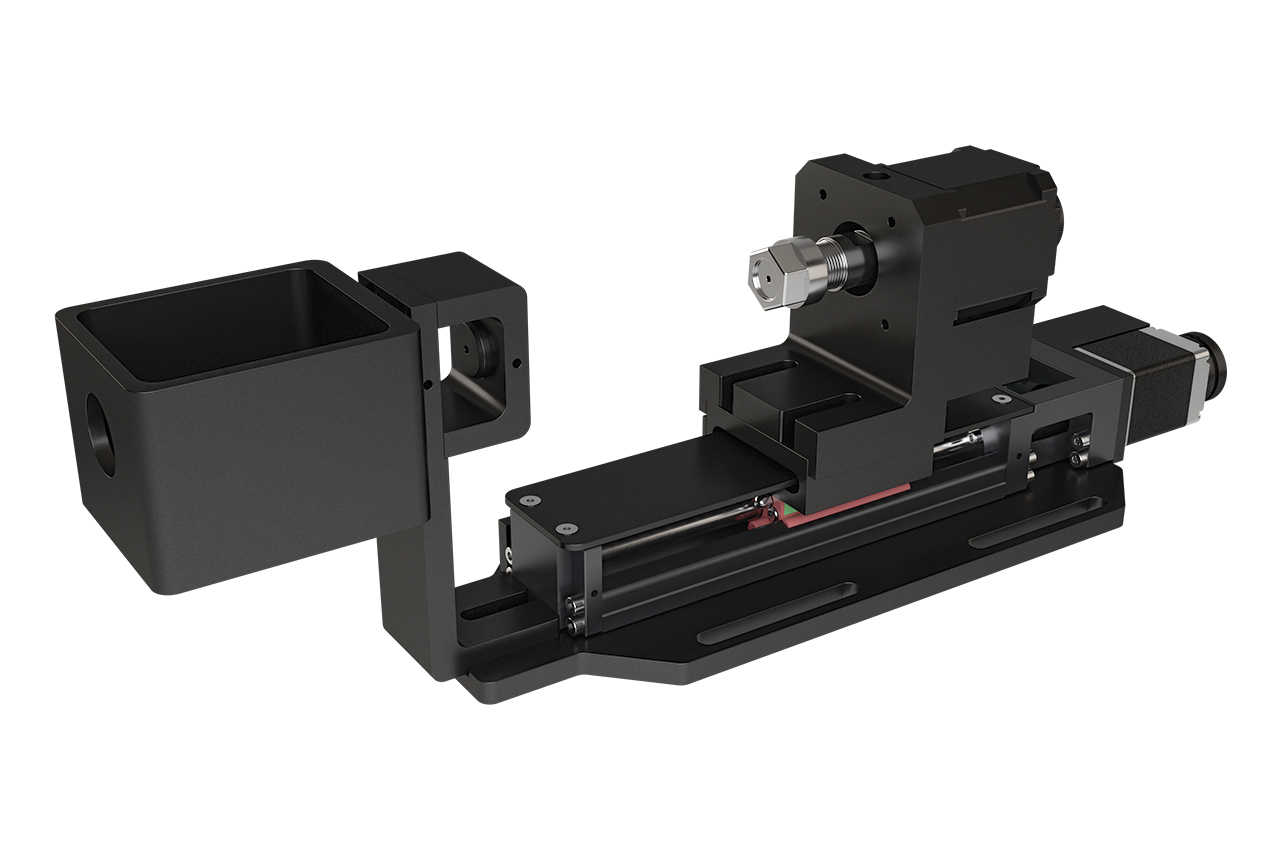

TS86-SM2-XR Поворотное устройство с линейной подачей
| Вариант исполнения | TS86-SM2-XR |
| Диапазон перемещения, мм (ось X) | 86 |
| Ось вращения, гр (ось R) | 360 (ШД) |
| Тип зажимного механизма | Цанга |
| Габариты, мм | 385x115x90 |
Поворотное устройство с линейной подачей предназначено для обработки лазером цилиндрических заготовок малого диаметра с высокой точностью. Устройство имеет 2 моторизированные координаты – X (линейная подача) и R (ось вращения), отвечающие за позиционирование заготовки. Воздействие на заготовку осуществляется сфокусированным лазерным лучом в одной пространственной точке.
Для более точного позиционирования заготовок перед непосредственным местом воздействия лазерного излучения устанавливается съемная диафрагма с диаметром отверстия равным диаметру заготовки. Под местом обработки/резки находится съемный контейнер для сбора нарезанных изделий, а также для возможности создания в зоне реза газовой среды с инертным газом для более качественной резки.
Устройство оснащается цанговыми патронами различного диаметра для зажима различных заготовок. В базовом исполнении используются шаговые двигатели на обе оси. Ось вращения устройства располагается горизонтально.
