TSM Стандартный линейный транслятор
| Вариант исполнения | TSM-A | TSM-B | TSM-KP (90,45,0) |
| Диапазон перемещения, мм | 17 | 17 | 17 |
| Юстировочный винт | FAS-A25 | FAS-B25 | MS25-b |
| Точность установки, мкм | 2 | 2 | 2 |
| Отклонение луча | 1'20" |
Стандартный линейный транслятор TSM обеспечивает перемещение в одном направлении. Столик имеет стандартную высоту профиля и наиболее часто используется в различных оптико-механических узлах.
Транслятор выпускается в разных вариантах комплектации:
- С потайным юстировочным винтом FAS-A25 (TSM-A), винт расположен с торца столика.
- С юстировочным винтом с круглой головкой FAS-B25 (TSM-B), винт расположен с торца столика.
- С микрометрическим винтом MS25-b (винт расположен сбоку столика) существуют три модификации: с горизонтальным расположением винта (TSM-RKP25, TSM-LKP25), с вертикальным расположением винта (TSM-RK(90)25, TSM-LK(90)25), с винтом, расположенным под углом 45° (TSM-RK(45)25, TSM-LK(45)25). Каждая из модификаций с микрометрическим винтом доступна в двух вариантах, которые зеркально симметричны: “правый” (TSM-RKP25, TSM-RK(90)25, TSM-RK(45)25) и “левый” (TSM-LKP25, TSM-LK(90)25, TSM-LK(45)25).
Для монтажа оптических элементов предусмотрены резьбовые отверстия М3.
Детали корпуса изделия изготовлены из дюраля и подвергнуты химическому чернению.
* По спецзаказу возможно исполнение в варианте с бесцветным анодированием.
Также рекомендуем

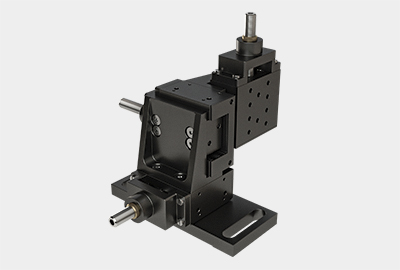

| Вариант исполнения | 3TSS-A | 3TSS-B | 3TSS-KP15 |
