TSxx-SM2 Моторизированный оптический транслятор
| Вариант исполнения | TS36-SM2 | TS86-SM2 | TS136-SM2 |
| Шаг винта, мм | 1 | 1 | 1 |
| Воспроизводимость, мкм | 3 | 3 | 3 |
| Диапазон перемещения, мм | 36 | 86 | 136 |
| Перемещение стола за один шаг двигателя, мкм | 5 | 5 | 5 |
| Динамическая нагрузка, н | 670 | 670 | 670 |
| Статический момент нагрузки, н х м | 182 | 182 | 182 |
| Тип концевых выключателей | Оптопара | Оптопара | Оптопара |
| Платформа, мм х мм | - | 48х55 | 49х55 |
| ДхШхВ, мм х мм х мм | - | 262х61х45 | 310х61х45 |

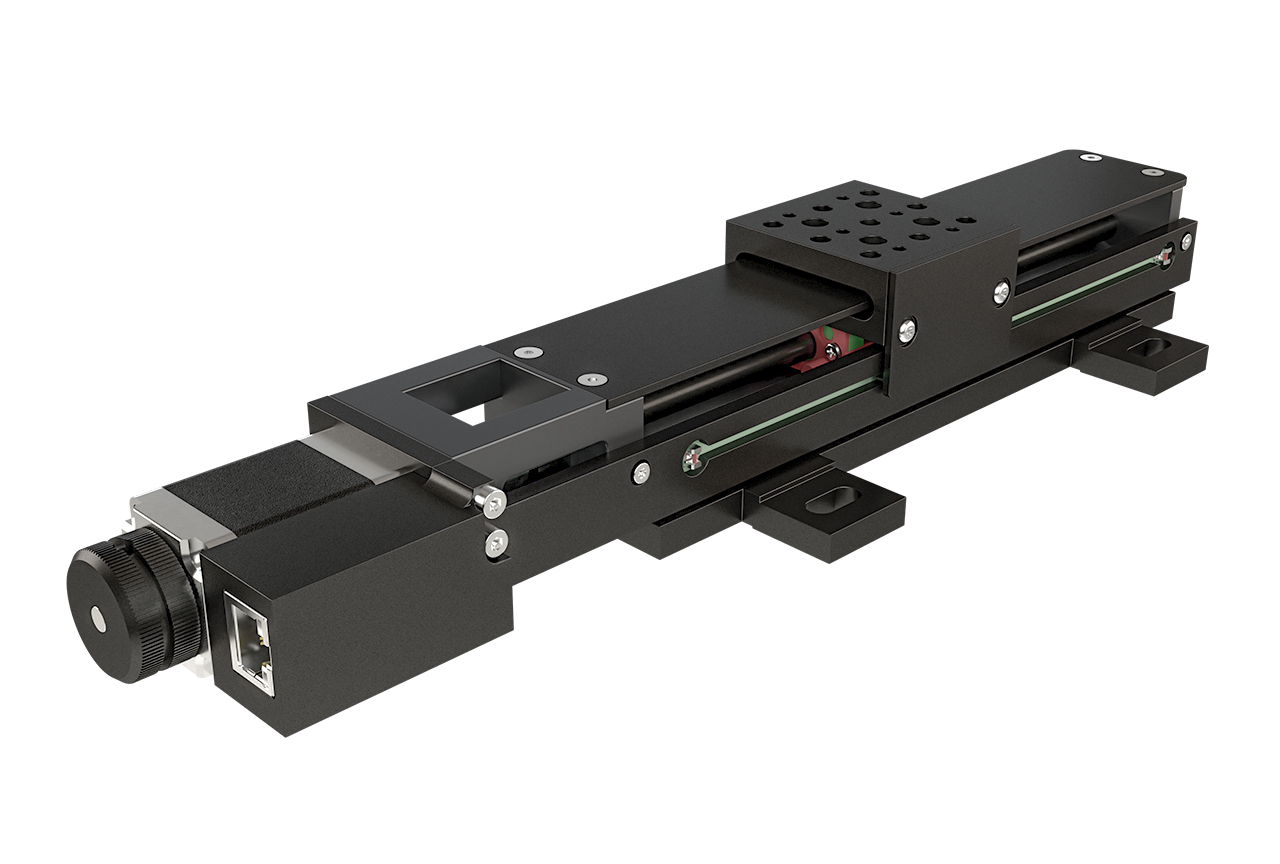

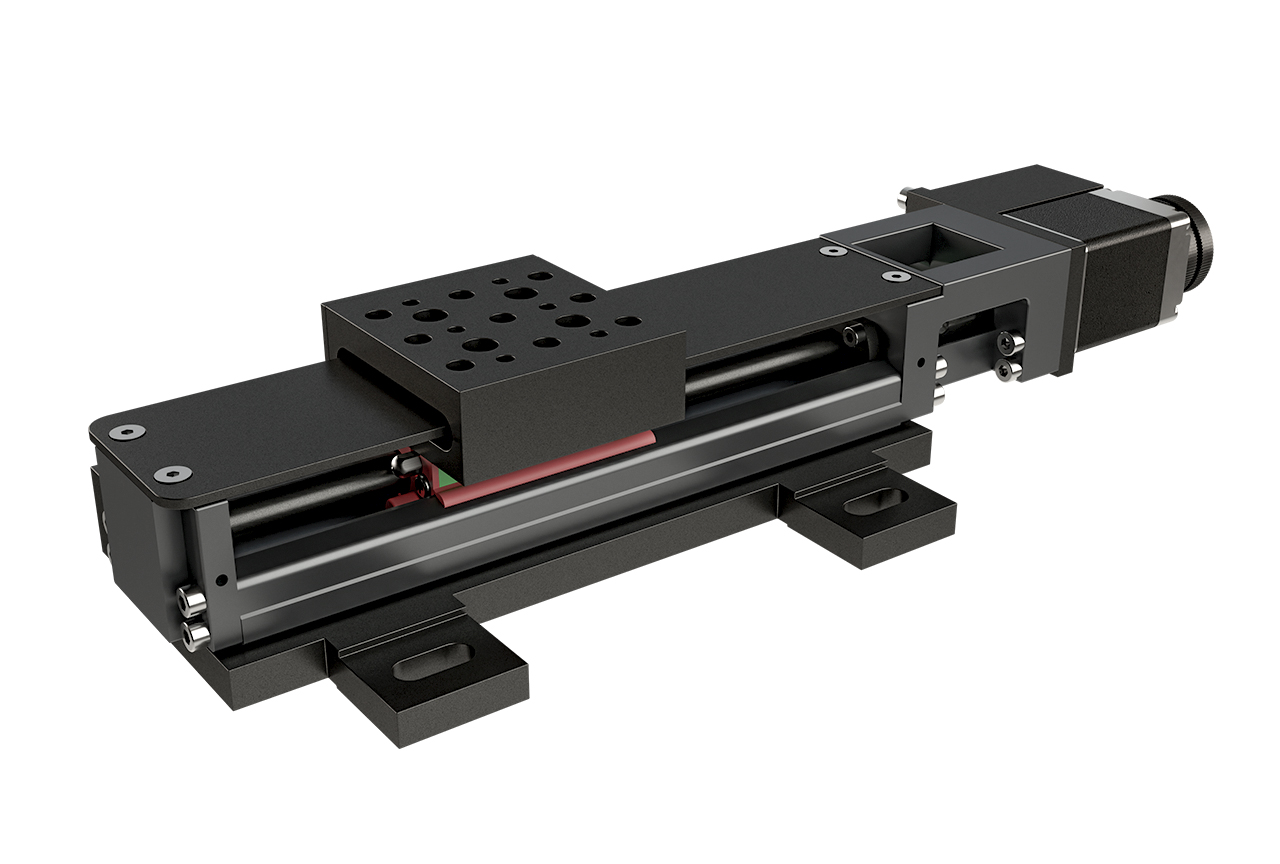

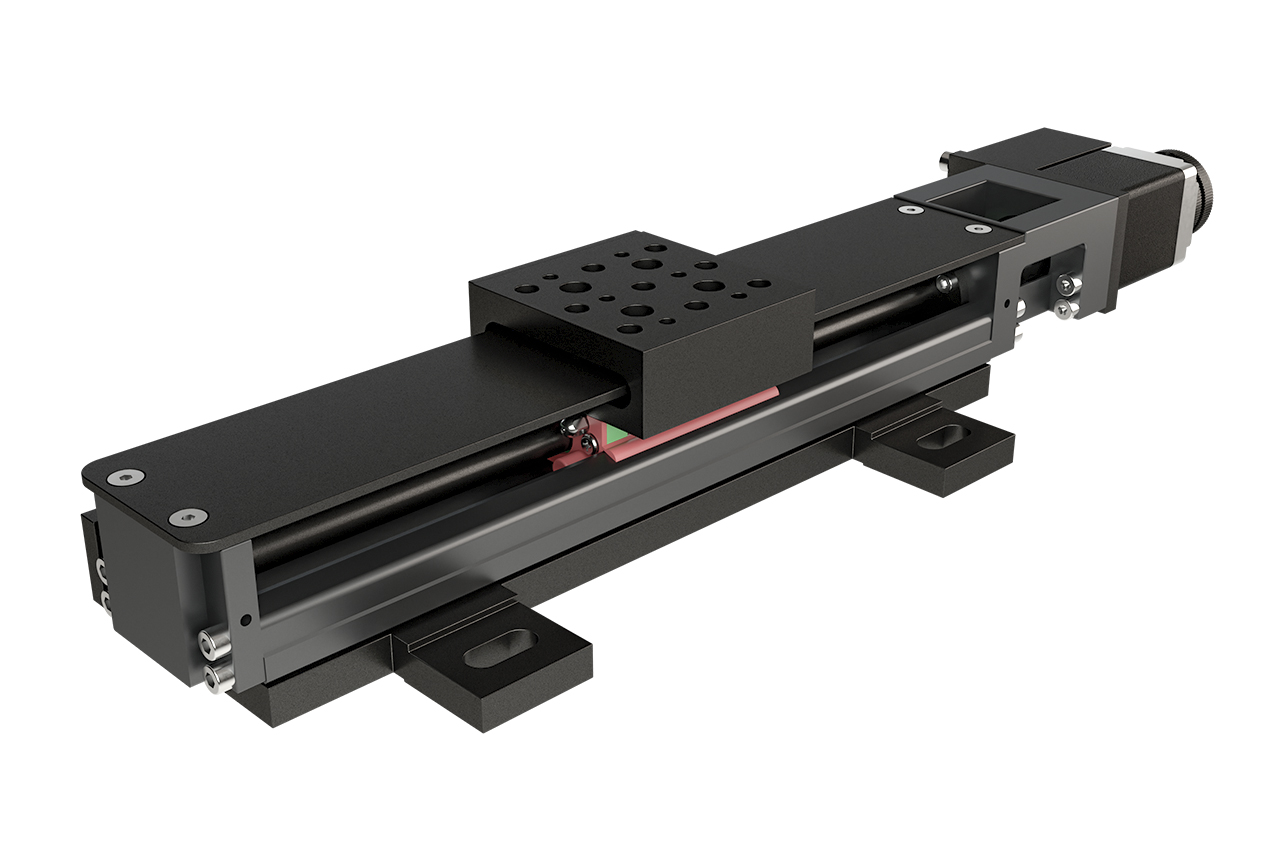

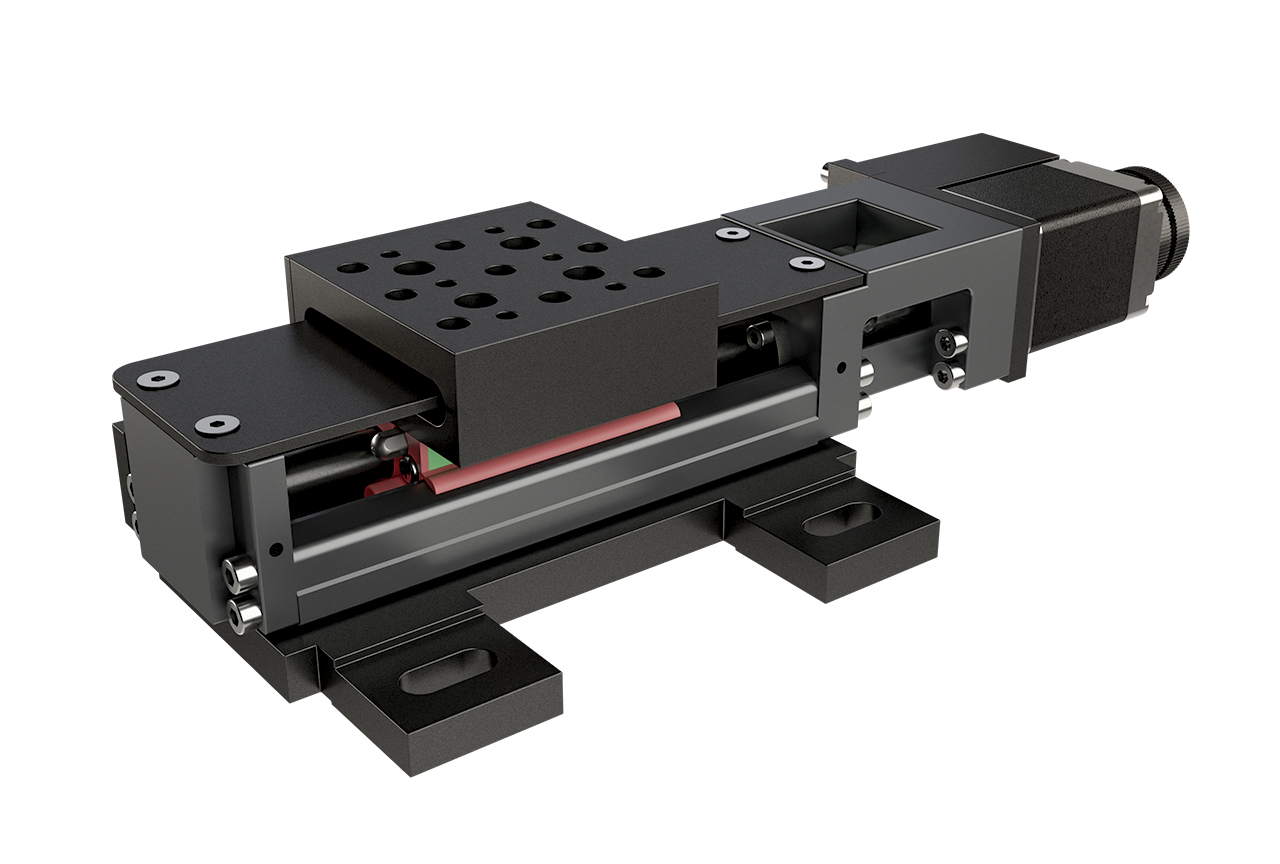

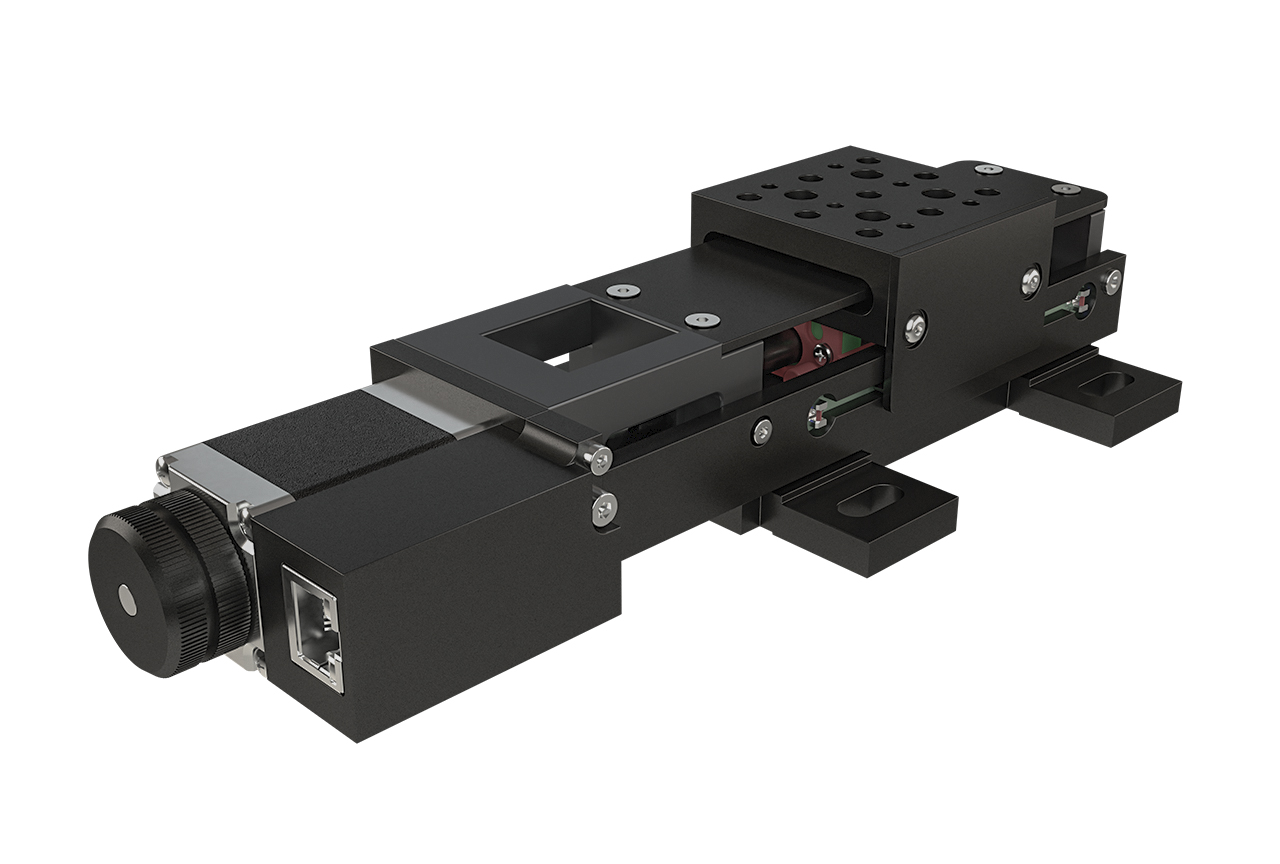

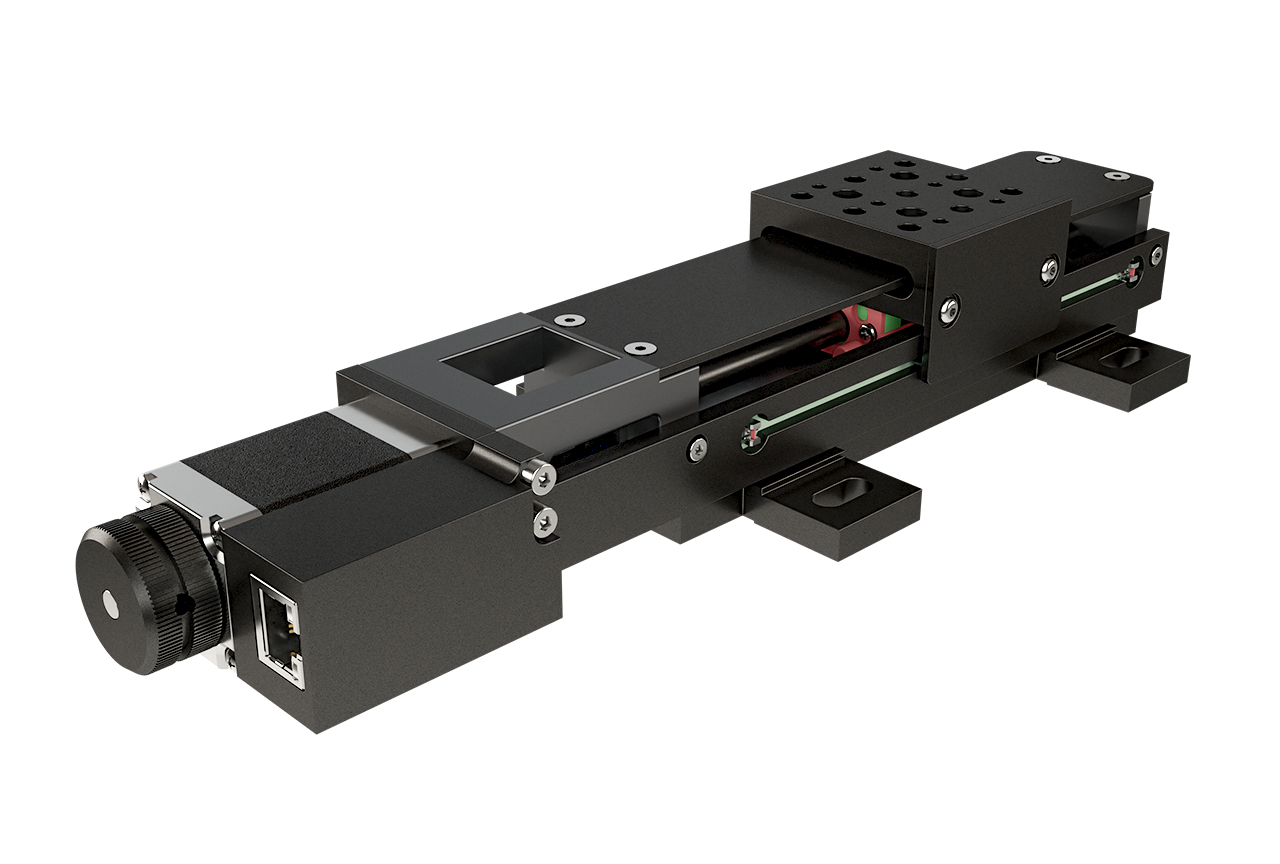

Моторизированные оптические трансляторы TS36-SM2, TS86-SM2 и TS135-SM2 обеспечивают плавное перемещение и высокую точность позиционирования при управлении от компьютера.
Движение от шагового двигателя передается шарико-винтовой парой. Ограничивают движение две оптопары в крайних точках диапазона.
Два режима управления: ручное и автоматизированное.
Вручную управлять столиком можно с помощью пульта из комплекта поставки.
Автоматизированно управлять транслятором можно с помощью компьютера и специальной программы из комплекта поставки
