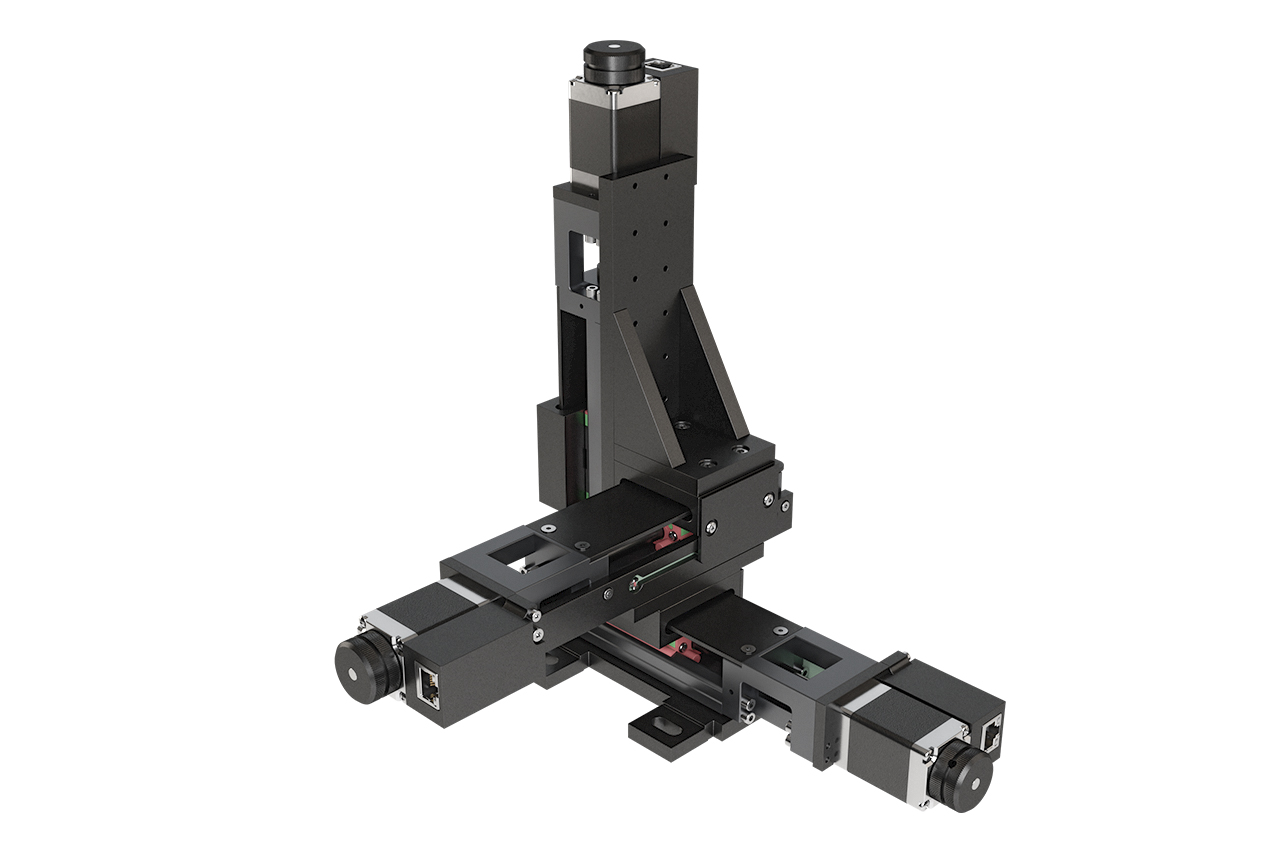

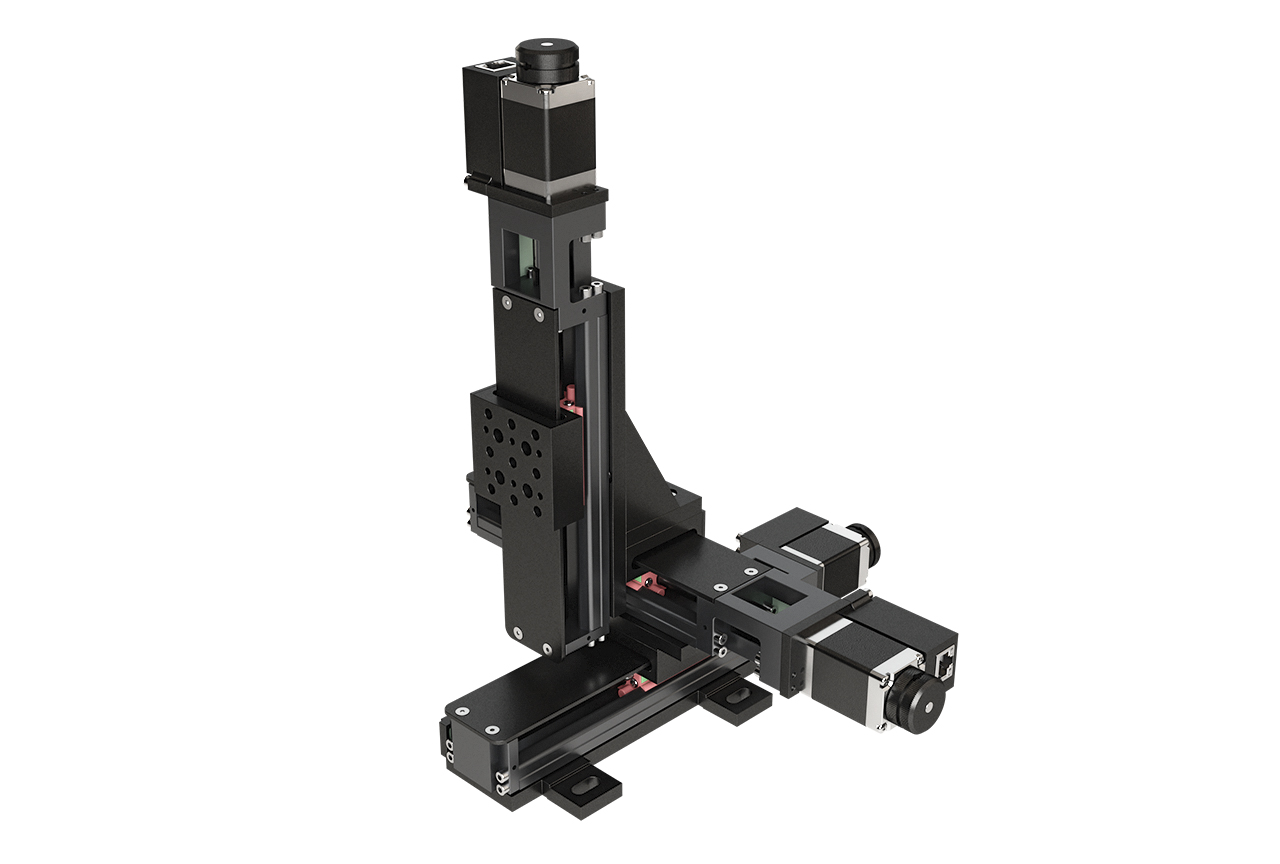

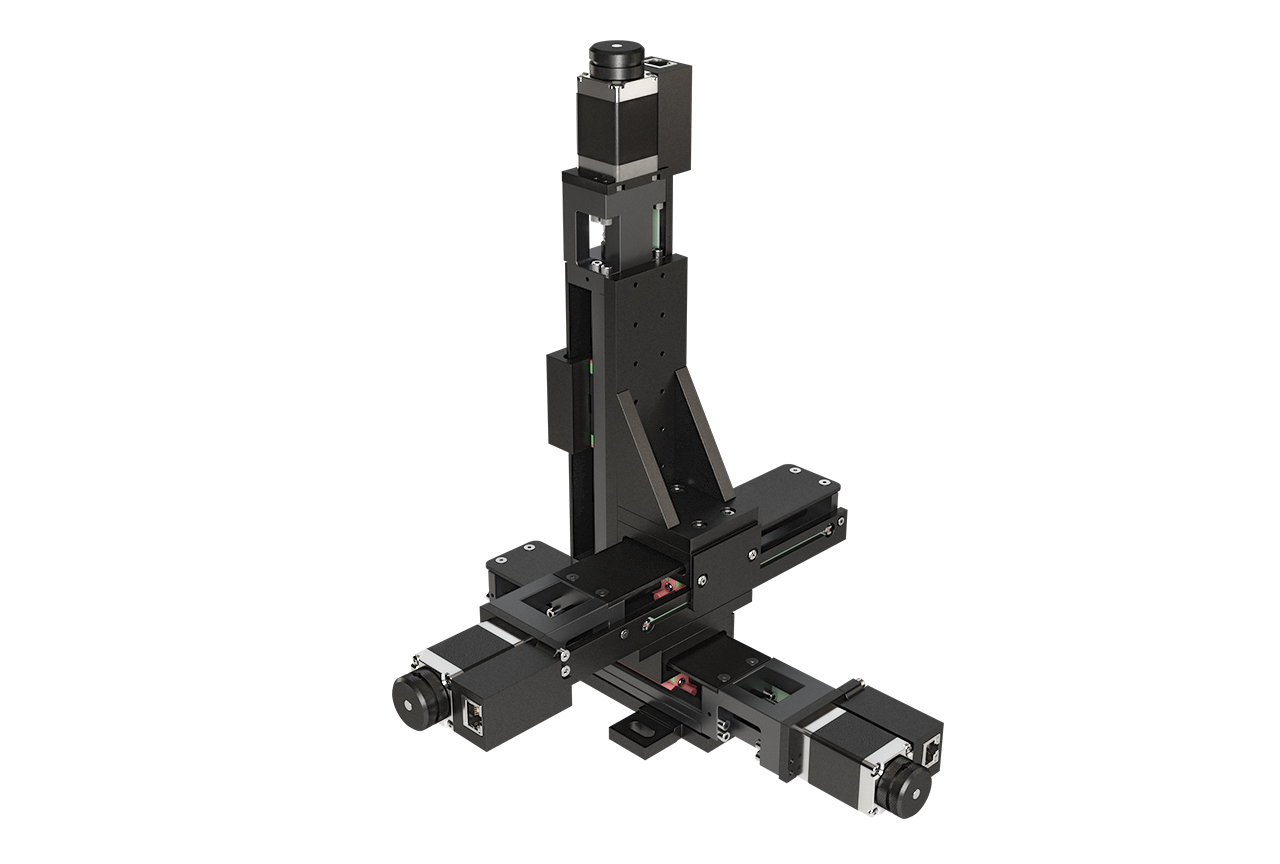

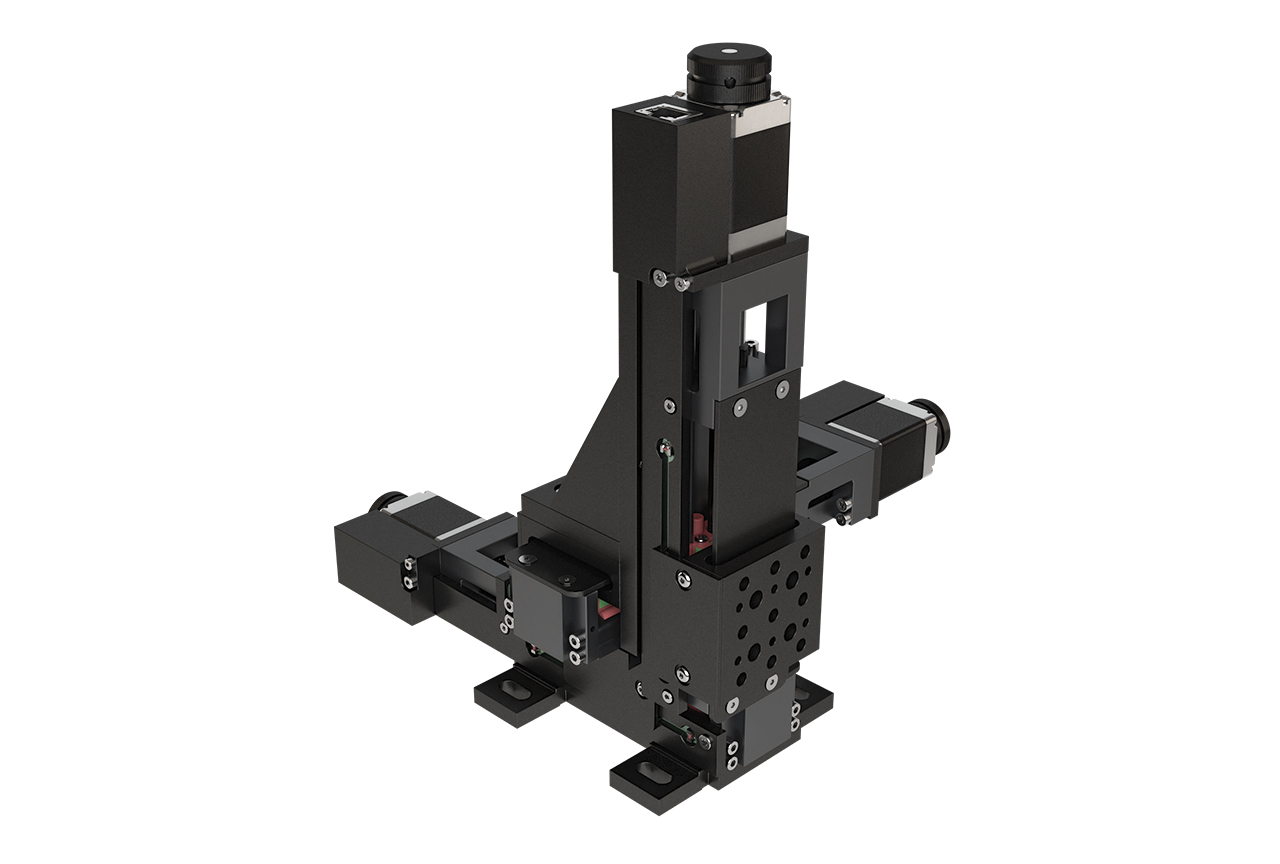

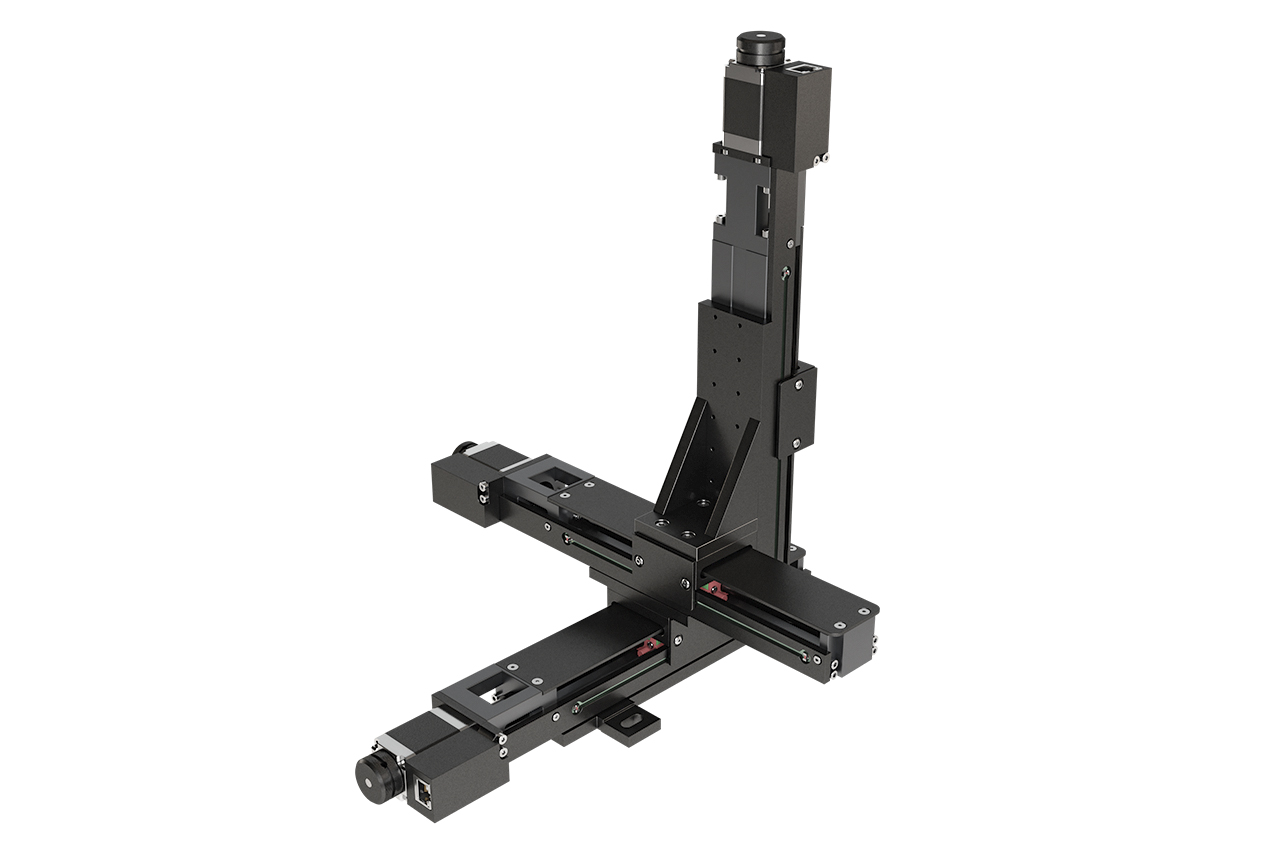

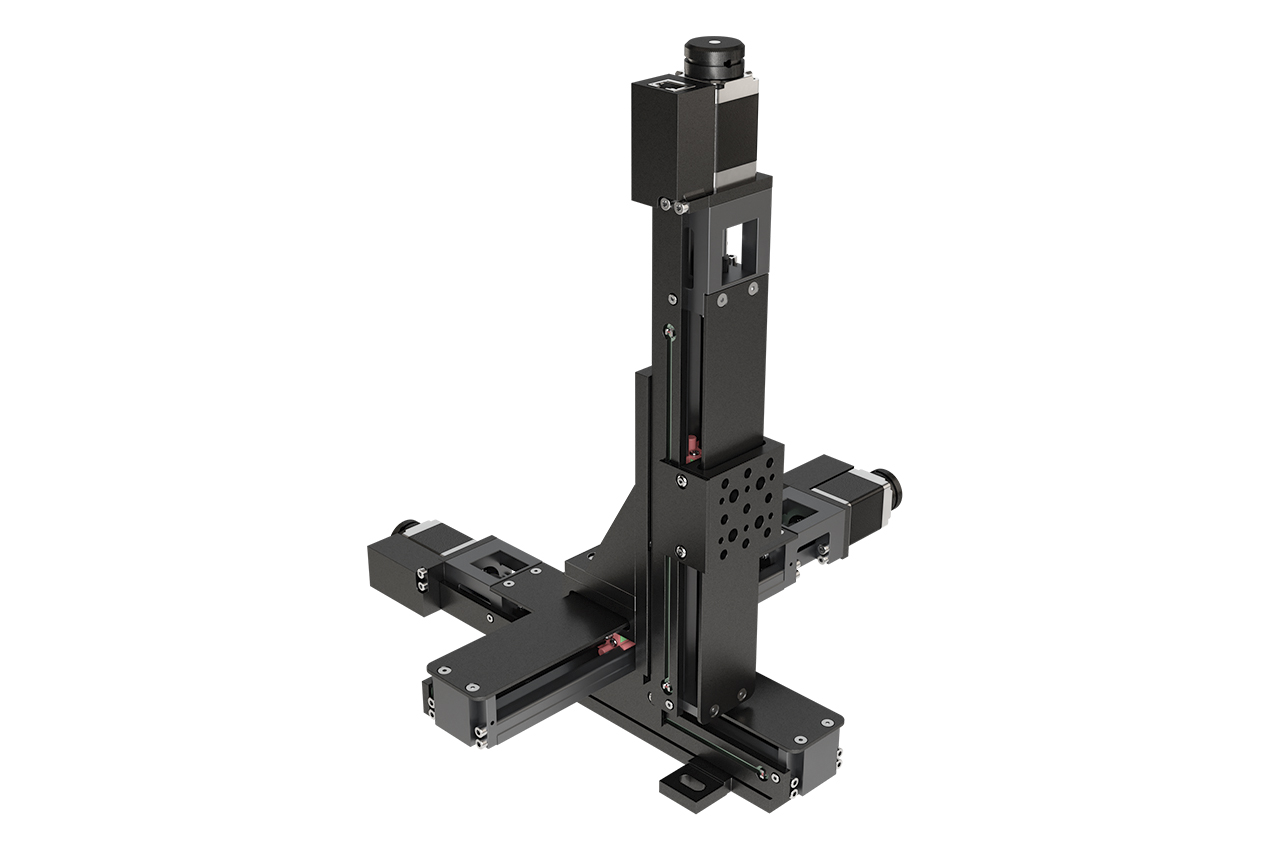

TSxx-SM2-XYZ 3-х координатный моторизированный оптический транслятор
| Вариант исполнения | TS36-SM2-XYZ | TS86-SM2-XYZ | TS136-SM2-XYZ |
| Шаг винта, мм | 1 | 1 | 1 |
| Воспроизводимость, мкм | 3 | 3 | 3 |
| Диапазон перемещения, мм | 36 | 86 | 136 |
| Перемещение стола за один шаг двигателя, мкм | 5 | 5 | 5 |
| Динамическая нагрузка, н | 6770 | 670 | 670 |
| Статический момент нагрузки, н х м | 182 | 182 | 182 |
| Тип концевых выключателей | Оптопара | Оптопара | Оптопара |
| Платформа, мм х мм | - | 48х55 | 49х55 |
| ДхШхВ, мм х мм х мм | 226х215х232 | 276х265х282 | 326х315х332 |
3-х координатные моторизированные оптические столики TSxx-SM2-XYZ обеспечивают плавное перемещение и высокую точность позиционирования по координатам XYZ
Два режима управления: ручное и автоматизированное.
Вручную управлять столиком можно с помощью пульта из комплекта поставки.
Автоматизированно управлять столиком можно с помощью компьютера и специальной программы из комплекта поставки.
