Каркасные системы: 30 мм

30-BPN-12.7 Пластина со сквозным отв. 0,5 дюйма

Пластина предназначена для монтажа каркасной системы 30 мм. Имеется отверстие Ø13 мм с бортиком для установки оптических элементов Ø1/2”. Для фиксации оптики предусмотрено резьбовое отверстие М4.

Вариант исполнения	30-BPN-12.7
Габариты, мм	46х46х8 мм
Диаметр оптики, мм	Ø 12.7
Установка	Каркас 30 мм или рейтер
Фиксация оптики	Прижимной винт М4

30-BPN-25.4 Пластина со сквозным отв. 1 дюйм

Пластина предназначена для монтажа каркасной системы 30 мм. Имеется отверстие Ø25,6 мм с бортиком для установки оптических элементов Ø1”. Для фиксации оптики предусмотрено резьбовое отверстие М4.

Вариант исполнения	30-BPN-25.4
Габариты, мм	46х46х8 мм
Диаметр оптики, мм	Ø 25.4
Установка	Каркас 30 мм или рейтер
Фиксация оптики	Прижимной винт М4

30-BPN-30.48 Пластина со сквозным отв. 1,2 дюйм

Пластина предназначена для монтажа каркасной системы 30 мм. Имеется отверстие Ø30,6 мм для установки оптических элементов Ø1,2”. Для фиксации оптики предусмотрено резьбовое отверстие М4.

Вариант исполнения	30-BPN-30.48
Габариты, мм	46х46х8 мм
Диаметр оптики, мм	Ø 30.48
Установка	Каркас 30 мм или рейтер
Фиксация оптики	Прижимной винт М4

30-BPN-35 Пластина со сквозным отв. 35 мм

Пластина предназначена для монтажа каркасной системы 30 мм. Имеется отверстие Ø35 мм с бортиком для установки оптических элементов Ø35 мм. Для фиксации оптики предусмотрено резьбовое отверстие М4.

Вариант исполнения	30-BPN-35
Габариты, мм	46х46х8 мм
Диаметр оптики, мм	Ø 35
Установка	Каркас 30 мм или рейтер
Фиксация оптики	Прижимной винт М4

30-BPNc-SM0.5 Пластина с резьбовым отв. 0,5 дюйма

Пластина предназначена для монтажа каркасной системы 30 мм. Имеется резьбовое отверстие SM0.5 (0.535”-40) для установки оптических элементов Ø1/2”.

Вариант исполнения	30-BPNc-SM0.5
Габариты, мм	46х46х8 мм
Диаметр оптики, мм	Ø 12.7
Установка	Каркас 30 мм или рейтер
Фиксация оптики	Кольца SM0.5

30-BPNc-SM1 Пластина с резьбовым отв. 1 дюйм

Пластина предназначена для монтажа каркасной системы 30 мм. Имеется резьбовое отверстие SM1 (1.035”-40) для установки оптических элементов Ø1”.

Вариант исполнения	30-BPNc-SM1
Габариты, мм	46х46х8 мм
Диаметр оптики, мм	Ø 25.4
Установка	Каркас 30 мм или рейтер
Фиксация оптики	Кольца SM1

30-BPNc-M5-20 Пластина с резьбовым отв. 5-20 мм

Пластина предназначена для монтажа каркасной системы 30 мм

Вариант исполнения	30-BPNc-M5-20
Габариты	46х46х8 мм
Отверстия для оптики	М5-М20
Отверстия для монтажа	Ø6 мм
Установочные отверстия	M4 и M6

30-BPNcRa-SM1 Поворотное крепление с резьбовым отв. 1 дюйм

Поворотный адаптер монтируется в каркасную систему 30 мм. Имеется резьбовое отверстие SM1 (1.035”-40) для установки оптических элементов или оптических тубусов.

Вариант исполнения	30-BPNcRa-SM1
Габариты, мм	46х58х10
Диаметр оптики, мм	Ø 25 и 25.4
Установка	Каркас 30 мм или рейтер
Фиксация оптики	Кольца SM1

30-QrNcR-SM1 Быстросъемный поворотный держатель оптики

Поворотный держатель оптики позволяет поворачивать оптический элемент на 360°. Подходит для каркасной системы 30 мм.

Вариант исполнения	30-QrNcR-SM1
Габариты, мм	49,5х48х12
Диаметр оптики, мм	Ø25 и 25.4
Установка	Каркас 30 мм
Фиксация оптики	Кольца SM1

30-QrNc-SM1 Быстросъемный держатель оптики с резьб. отв. SM1

Быстросъемный держатель оптических элементов Ø1” монтируется в каркасную систему 30 мм и крепится на двух диагональных осях RSS-6. Имеется резьбовое отверстие SM1 (1.035”-40).

Вариант исполнения	30-QrNc-SM1
Габариты, мм	52x30x8
Диаметр оптики, мм	Ø 25 и 25.4
Установка	Каркас 30 мм
Фиксация оптики	Кольца SM1

30-QrNcV2-SM1 Быстросъемный держатель оптики с резьб. отв. SM1

Быстросъемный держатель оптических элементов Ø1” монтируется в каркасную систему 30 мм. Монтаж и съем происходит за счет зажимного механизма. Имеется резьбовое отверстие SM1 (1.035”-40).

Вариант исполнения	30-QrNcV2-SM1
Габариты, мм	55x39x8
Диаметр оптики, мм	Ø 25 и 25.4
Установка	Каркас 30 мм
Фиксация оптики	Кольца SM1

30-CuNc Куб для каркасной системы 30 мм

Куб монтируется в каркасную систему 30 мм с помощью монтажных стержней RSS-6. На четырех гранях куба сделаны резьбовые отверстия SM1 (1.035”-40) для установки оптических элементов Ø1” или оптических тубусов.

Вариант исполнения	30-CuNc
Габариты, мм	50.8x50.8x40
Диаметр оптики, мм	Ø 25.4
Установка	Каркас 30 мм
Фиксация оптики	Кольца SM1

30-CuNcAx Куб на оси для каркасной системы 30 мм

Куб монтируется в каркасную систему 30 мм с помощью монтажных стержней RSS-6. Куб можно как установить на оси, так и вкрутить их, для этого предусмотрены отверстия Ø6 мм и М3.

Вариант исполнения	30-CuNcAx
Габариты, мм	50.8x50.8x40
Диаметр оптики, мм	Ø 25.4
Установка	Каркас 30 мм
Фиксация оптики	Кольца SM1

30-CeEA Соединитель кубов

Соединитель кубов предназначен для соединения двух кубов в каркасной системе 30 мм. Для фиксации применяются винты М3 с потайной головкой.

Вариант исполнения	30-CeEA
Габариты, мм	57x40x18.5
Установка	Каркас 30 мм

30-CeRaT Вращательная платформа в куб 30 мм

Вращательная платформа монтируется в кубы каркасной системы 30 мм и фиксируется винтами М3. Платформа может вращаться на 360° и фиксируется винтом М3.

Вариант исполнения	30-CeRaT
Габариты, мм	Ø50.5х16.5
Установка	30-CuNc или 30-CuNcAx

30-CeMaT Юстировочная платформа в куб 30 мм

Юстировочная платформа монтируется в кубы каркасной системы 30 мм и фиксируется винтами М3. В нижней части платформы имеется отверстие М4 для установки на оптическую стойку.

Вариант исполнения	30-CeMaT
Габариты, мм	Ø50х16.5
Установка	30-CuNc или 30-CuNcAx

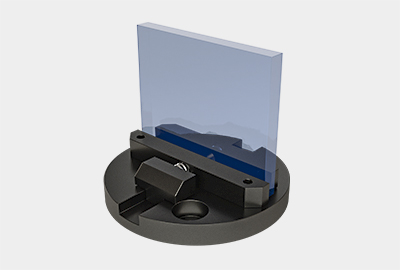

30-CeEQ Держатель прямоугольных фильтров

Держатель прямоугольных фильтров монтируется в куб на вращательную платформу 30-CeRaT или юстируемую платформу 30-CeMaT. Для быстрой смены фильтра используется отжимной механизм.

Вариант исполнения	30-CeEQ
Габариты, мм	34x34x8
Толщина фильтра, мм	1-4
Установка	30-CeRaT или 30-CeMaT

30-CeNc-SM1 Держатель оптики в куб с резьбовым отв. SM1

Держатель оптики монтируется в куб на вращательную или юстируемую платформу. Также имеется резьбовое отверстие SM1 (1,035”-40) для установки оптических элементов Ø1”.

Вариант исполнения	30-CeNc-SM1
Габариты, мм	31x28,5x23
Диметр оптики, мм	Ø 25,4
Установка	30-CeRaT или 30-CeMaT
Фиксация оптики	Кольца SM1

30-ID Ирисовая диафрагма

Пластина предназначена для юстировки луча каркасной системы 30 мм. Имеются отверстия Ø6 мм под монтажные стержни RSS-6. Для фиксации стержней предусмотрены резьбовые отверстия М4. Отверстие М4 предназначено для установки на оптическую стойку.

Вариант исполнения	30-ID
Габариты, мм	46х46х8
Установка	Каркас 30 мм или рейтер

30-QrD Быстросъемная диафрагма для выравнивания луча

Пластина предназначена для юстировки видимых лучей на каркасной системе 30 мм.

Вариант исполнения	30-QrD
Габариты, мм	40,8х34,5х1,5
Установка	Каркас 30 мм

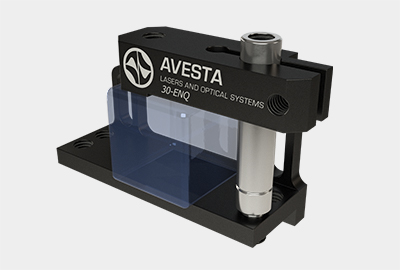

30-ENQ Зажим для крепления призмы

Зажим для крепления призмы монтируется на компоненты каркасной системы, для этого предусмотрены пазы для винтов М3. Призма фиксируется винтом М4 с пластиковым наконечником.

Вариант исполнения	30-ENQ
Габариты, мм	40x16x31
Макс. высота призмы, мм	17
Установка	Каркас 30
Фиксация призмы	Винт М4 с пластиковым наконечником

30-BQR-SM1 Барабанный держатель на 6 фильтров

Барабанный держатель светофильтров на 6 позиций с окнами под оптику Ø25 и Ø25.4 мм, фиксация прижимными кольцами SM1. Установка в каркас 30 мм или на рейтер.

Вариант исполнения	30-BQR-SM1
Габариты, мм	96x78x26
Диаметр оптики, мм	Ø 25 и 25.4
Установка	Каркас 30 мм или рейтер
Фиксация оптики	Кольца SM1

31-BNcA-SM0.5 Перпендикулярный переходник с 16 на 30 мм

Угловой адаптер предназначен для соединения каркасной системы 30 мм с каркасной системой 16 мм под углом 90°

Вариант исполнения	31-BNcA-SM0.5
Габариты	40х30х11 мм
Отверстия для оптики или трубок	SM0.5
Отверстия для монтажа	Ø4 мм и Ø6 мм
Фиксирующие отверстия монтажных стержней	М3 и M4

31-BPNcA-SM0.5 Переходник 16-30 с резьбовым отв. 0,5 дюйма

Пластина-адаптер предназначена для соединения каркасной системы 30 мм с каркасной системой 16 мм

Вариант исполнения	31-BPNcA-SM0.5
Габариты	46х46х8 мм
Отверстия для оптики или трубок	SM0.5
Отверстия для монтажа	Ø4 мм и Ø6 мм
Установочные отверстия	M4 и M6

30-BNcA-SM1 Перпендикулярный переходник с 30 на 30 мм

Угловой адаптер предназначен для соединения каркасной системы 30 мм под углом 90°

Вариант исполнения	30-BNcA-SM1
Габариты	46х50х20 мм
Отверстия для оптики или трубок	SM1
Отверстия для монтажа	Ø6 мм
Фиксирующие отверстия монтажных стержней	М4
