Моторизированные трансляторы и контроллеры
Модель транслятора | Тип привода | Диапазон перемещения, мм | Разрешение на шаг, мкм | Разрешение на 1/16 шага, мкм | Шаг винта, мм | Отклонение от прямолинейности, не более, мкм | Размер платформы | Высота платформы, мм |
TS16-SM2 | В-Г | 16 | 1.25 | 0.018 | 0.25 | 3 | 84×58 | 29 |
TS16-SM2-R | В-Г | 16 | 0.3125-0.018 | 0.0045-0.00026 | 0.25 | 3 | 84×58 | 29 |
TS36-SM2 | ПШ | 36 | 5 | 0.3125 | 1 | 10 | 50×48 | 47 |
TS36-SM2-R | ПШ | 36 | 1.25-0.071 | 0.078-0.0045 | 1 | 10 | 50×48 | 47 |
TS86-SM2 | ПШ | 86 | 5 | 0.3125 | 1 | 10* | 50×48 | 47 |
TS136-SM2 | ПШ | 136 | 5 | 0.3125 | 1 | 10* | 50×48 | 47 |
TS220-SM2 | ПШ | 220 | 10 | 0.625 | 2 | 10* | 65×60 | 54 |
TS500-SM2 | ПШ | 500 | 25 | 1.5625 | 5 | 15* | 74х71 | 63 |
TS810-SM2 | ПШ | 810 | 50 | 3.125 | 10 | 30* | 103х99 | 79 |
ПШ — Прецизионная ШВП с преднатягом В-Г — Винт-гайка
* Гарантируется только при уставке без опорных лапок на поверхность с плоскостностью <5 мкм
Модель контроллера | SMC-ADx-128 | SMC-AD3-32 |
Количество осей | от 1 до 8 | 3 |
Деление шага | от 1/1 до 1/128 | от 1/1 до 1/32 |
Управляющие команды | ASCII (VCP) | G-Code (NIST rs274/ngc) |
Векторное управление | ||
Программируемые параметры — Для каждой оси индивидуально — Для всех осей одновременно |
||
Скорость | ||
Ускорение | ||
Торморжение | ||
Микрошаг | ||
Ток движения | ||
Ток удержания | ||
Функционал | ||
Вход ручного управления | ||
Выход управления лазером |

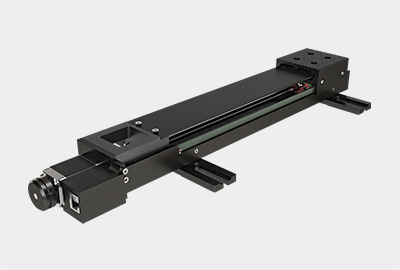

Вариант исполнения | TS220-SM2 |
Диапазон перемещения, мм | 220 |
Разрешение при полном шаге, мкм | 10 |
Разрешение 1/16 шага, мкм | 0,625 |
Размер раб. платформы, мм | 65x60 |

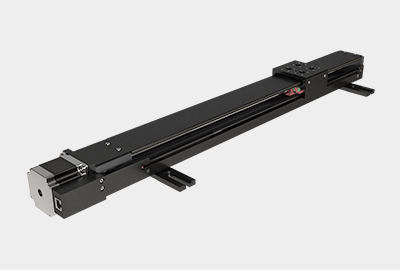

Вариант исполнения | TS500-SM2 |
Диапазон перемещения, мм | 500 |
Разрешение при полном шаге, мкм | 25 |
Разрешение 1/16 шага, мкм | 1,562 |
Размер раб. платформы, мм | 71х74 |

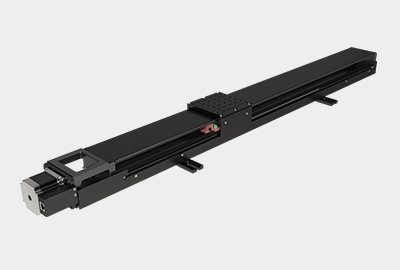

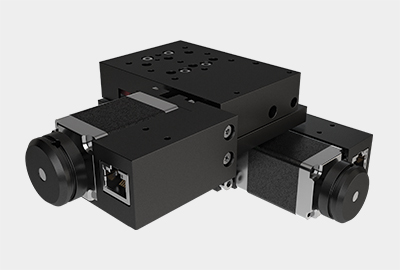

Вариант исполнения | TS810-SM2 |
Диапазон перемещения, мм | 810 |
Разрешение при полном шаге, мкм | 50 |
Разрешение 1/16 шага, мкм | 3,125 |
Размер раб. платформы, мм | 103х99 |
Вариант исполнения | TS16-SM2 | TS16-SM2-R |
Диапазон перемещения, мм | 16 | 16 |
Перемещение за один шаг двигателя, мкм | 1.25 | 0.018 |
Наличие редуктора | нет | есть |
Тип концевых выключателей | Оптопара | Оптопара |
ДхШхВ, мм х мм х мм | 138x112x29 | 153x112x29 |
Вариант исполнения | TS16-SM2-XY | TS16-SM2-R-XY |
Оси перемещения | X и Y | X и Y |
Диапазон перемещения, мм | 16 | 16 |
Перемещение за один шаг двигателя, мкм | 1.25 | 0.018 |
Наличие редуктора | нет | есть |
Тип концевых выключателей | Оптопара | Оптопара |
ДхШхВ, мм х мм х мм | 152.138.58 | 167.153.58 |
Вариант исполнения | TS36-SM2 | TS86-SM2 | TS136-SM2 |
Диапазон перемещения, мм | 36 | 86 | 136 |
Воспроизводимость, мкм | 3 | 3 | 3 |
Перемещение стола за один шаг двигателя, мкм | 5 | 5 | 5 |
Тип концевых выключателей | Оптопара | Оптопара | Оптопара |

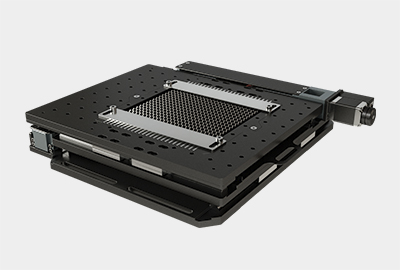

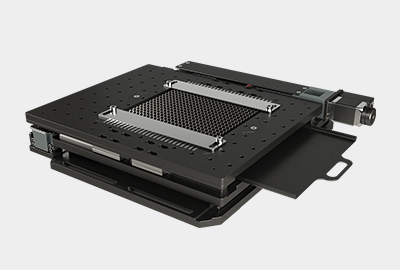

Вариант исполнения | TS36-SM2-XY | TS86-SM2-XY | TS136-SM2-XY |
Диапазон перемещения, мм | 36 | 86 | 136 |
Перемещение стола за один шаг двигателя, мкм | 5 | 5 | 5 |
Тип концевых выключателей | Оптопара | Оптопара | Оптопара |
Платформа, мм х мм | - | 48х55 | 49х55 |
Вариант исполнения | TS36-SM2-XZ | TS86-SM2-XZ | TS136-SM2-XZ |
Диапазон перемещения, мм | 36 | 86 | 136 |
Перемещение стола за один шаг двигателя, мкм | 5 | 5 | 5 |
Тип концевых выключателей | Оптопара | Оптопара | Оптопара |
Платформа, мм х мм | - | 48х55 | 49х55 |

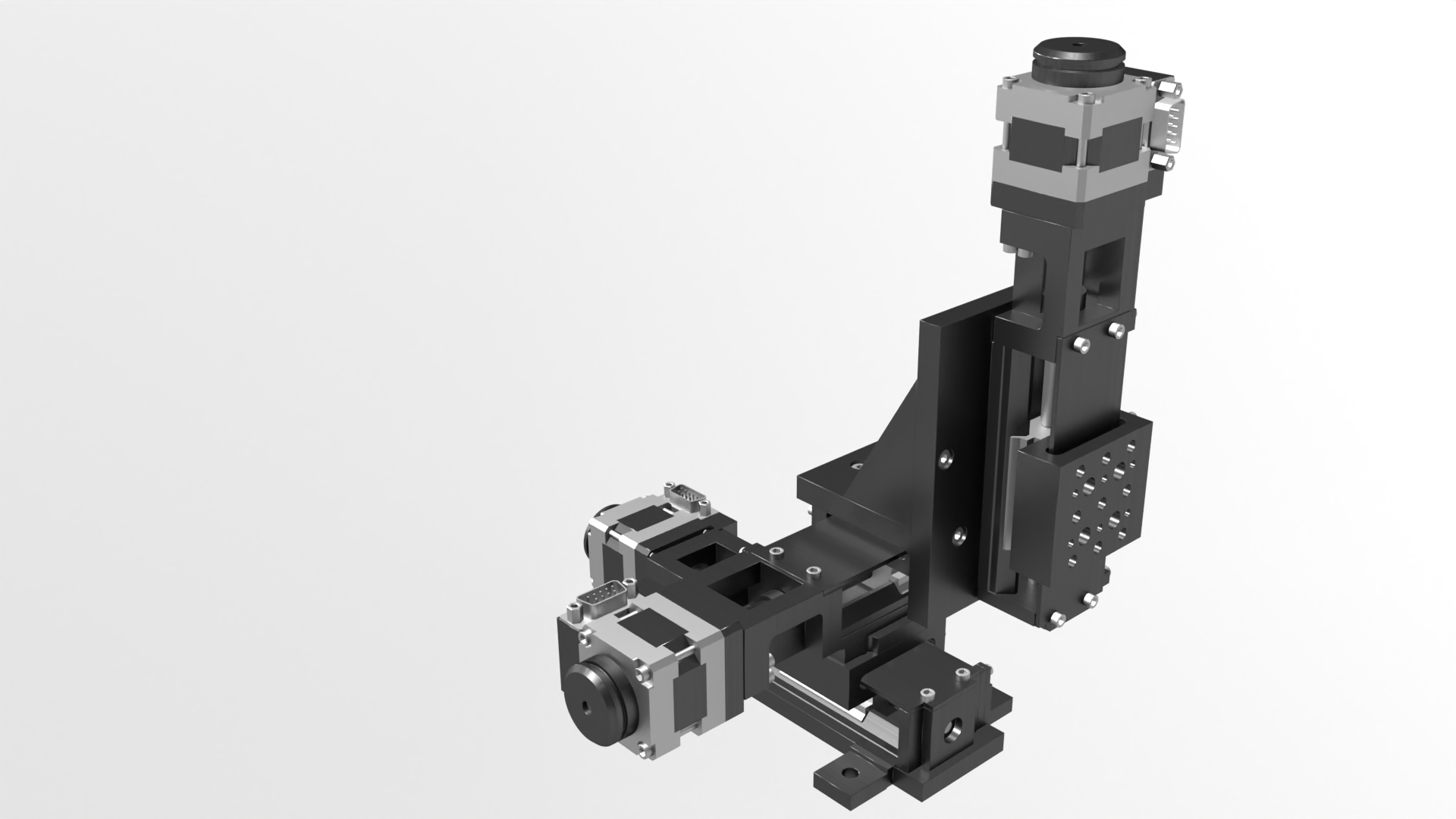

Вариант исполнения | TS36-SM2-XYZ | TS86-SM2-XYZ | TS136-SM2-XYZ |
Диапазон перемещения, мм | 36 | 86 | 136 |
Перемещение стола за один шаг двигателя, мкм | 5 | 5 | 5 |
Тип концевых выключателей | Оптопара | Оптопара | Оптопара |
Платформа, мм х мм | - | 48х55 | 49х55 |
Вариант исполнения | TS16-SM |
Диапазон перемещения, мм | 16 |
Перемещение за один шаг двигателя, мкм | 1.25 |
Тип концевых выключателей | Оптопара |
ДхШхВ, мм х мм х мм | 130x112x40 |
Количество осей | 1 / 2 / 4 / 8 до 4 000 000 шагов/c |
Деление шага | от 1/1 до 1/128 программируемое |
Ток обмоток мотора | 0.01-1.5А (до 3A пиковый) программируемый |
Управление | USB-C (Виртуальный COM порт) ASCII |
Питание | 12-24 В |
Количество осей | 3, векторный режим управления |
Деление шага | от 1/1 до 1/32 до 26000 шагов/c |
Управление | USB type C (Виртуальный COM порт) |
Управляющие команды | G-Code (NIST rs274/ngc) |
Питание и габариты | ⎓12-24 В 40 Вт; 33.6x106x60 мм |
Количество каналов | 4 - 48 |
Деление шага | от 1/1 до 1/128 (микрошаг) |
Скорость | до 4 000 000 шагов/c |
Управление | MicroUSB (Виртуальный COM порт) |
Питание | ⎓12-42 В 40-200 Вт |
Виды двигателей | шаговые, пьезомоторы, соленоиды, серводвигатели |
Виды сенсоров | фотодиоды, спектрометры, 2D датчики, термопары |
Габариты | 51 х 42 х 21 мм |
Управление | MicroUSB (Виртуальный COM порт), LabView, C# |
