TiF-HP. Титан-сапфировый фемтосекундный лазер
Фемтосекундный титан-сапфировый осциллятор с максимальной выходной мощностью; имеет самый широкий диапазон перестройки из семейства TiF.
| TiF-HP | ||
| Мощность лазера накачки | Перестройка | Выходная мощность1) |
| 12, 15 или 18 Вт | 720-990 нм | 1.8 - 3 Вт на 800 нм |
| По запросу диапазон перестройки может быть смещен в длинноволновую область (820-1040 нм). | ||
| Общие оптические характеристики | |
| Длительность импульса1) | <120 фс |
| Ширина спектра на 800 нм1) (FWHM) | >8 нм |
| Частота следования импульсов (фикс.) | 80±10 МГц |
| Лазер накачки | интегрированный или внешний низкошумящий стабильный непрерывный лазер в диапазоне 500...550 нм мощностью до 20 Вт |
| Поперечная мода и М2 | TEM00 (M2 <1.3) |
| Диаметр пучка (по 1/e^2) | <2 мм |
| Выходная поляризация | линейная, горизонтальная, PER >20 дБ |
| Расходимость | <1 мрад |
| Долговременная стабильность2) | <0.2% скз |
| Шум3) | <0.1% скз |
| Размеры (Д × Ш × В) | |

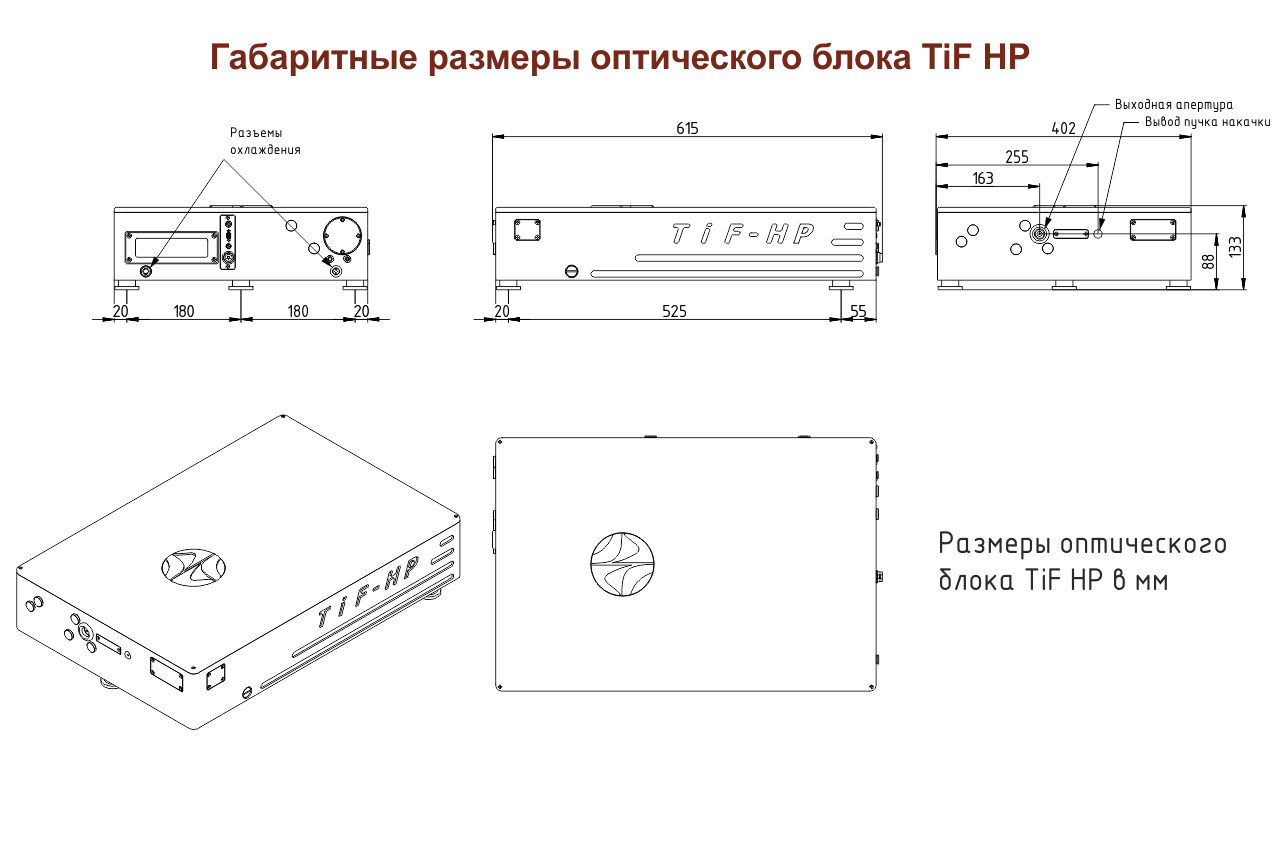

| Оптический блок | 615 × 402 × 133 мм (включая интегрированный лазер накачки 18 Вт) |
| Блок управления лазера накачки | 353 × 360 × 119 мм |
| Чиллер | 430 × 440 × 190 мм (4U 19") |
| Требования к помещению и электропитанию | |
| Температура воздуха | 15-30 °C |
| Относительная влажность | <60%, без образования конденсата |
| Питание | однофазное; 100-240 В AC; 50/60 Гц |
| Потребление | <2 кВт |
| Доступные заводские комплектации системы4) | |
| Термостабилизированный монолитный корпус | включен в любую комплектацию |
| SMA синхровыход цуга импульсов и светодиод индикации режима синхронизации мод | включен в любую комплектацию |
| Комплектация “Авто” | - система очистки и осушки внутреннего объема - термостабилизированная плита - SMA синхровыход цуга импульсов - светодиод режима синхронизации мод - встроенный спектрометр - перестройка длины волны одним кликом с сохранением пресетов - встроенный измеритель выходной мощности - активная стабилизация выходной мощности - автоматическое поддерживание режима синхронизации мод и его мониторинг - ПО для Windows с конфигурируемыми виджетами Требования к ПК: порт USB 2.0, Windows 10 |
| Комплектация "Базовая" (по умолчанию) | - система очистки и осушки внутреннего объема - термостабилизированная плита - SMA синхровыход цуга импульсов - светодиод режима синхронизации мод - кнопочный стартер - перестройка длины волны через порт USB 2.0 и ПО с помощью щели с шаговым двигателем (калибровка по нумерации шагов) Требования к ПК: порт USB 2.0, Windows 10 |
| Комплектация “Ручная” | - система очистки и осушки внутреннего объема - термостабилизированная плита - SMA синхровыход цуга импульсов - светодиод режима синхронизации мод - кнопочный стартер |
| 1) - на центральной длине волны 800 нм; 2) - после выхода на режим с холодного старта в течение 30 мин; измерение в течение 12 часов непрерывной работы при одинаковых условиях окружающей среды при использовании поставляемого/рекомендованного чиллера с достаточной мощностью и поставляемого/рекомендованного интегрированного лазера накачки с высокой стабильностью и малым шумом; при включенной функции активной стабилизации выходной мощности (пакет "Авто"); 3) - полоса измерения от 10 Гц до 10 МГц; 4) - пожалуйста, укажите желаемую комплектацию при запросе; по запросу возможны иные сочетания параметров и элементов системы. |
|
TiF-HP – титан-сапфировый лазерный генератор, позволяющий получить наиболее высокую среднюю мощность генерации (свыше 3 Вт при накачке 18 Вт) при широком диапазоне перестройки центральной длины волны (720-990 нм) и длительностью импульса короче 120 фс. Этот лазер оптимизирован под интеграцию наиболее мощных лазеров накачки (12-18 Вт)TiF-HP – наиболее мощный генератор в линейке TiF, способный работать как в режиме импульсной фемтосекундной генерации, так и в режиме непрерывной генерации с узкой линией. Для работы с непрерывным излучением предусмотрена возможность установки дополнительного двулучепреломляющего фильтра, обеспечивающего перестройку линии генерации непрерывного излучения в рабочем диапазоне лазера, что значительно расширяет спектр областей применения данной модели лазера. Монолитный термостабилизированный несущий корпус TiF-HP обеспечивает прекрасную пассивную стабильность параметров выходного излучения. Флуктуации выходной мощности излучения TiF-HP в режиме активной стабилизации (в конфигурации "Авто") не превышают 0.2% СКЗ.
Лазер накачки интегрируется внутрь оптического блока лазера, что обеспечивает минимальное влияние изменений внешней среды на работу системы. Для достижения максимального диапазона перестройки, лазер поставляется с модулем осушения и очистки воздуха замкнутого цикла, что позволяет устойчиво работать вблизи линий поглощения водяного пара.
Оптический блок лазера TiF-HP включает интегрированный лазер накачки мощностью 12-18 W. Также существует возможность использования для накачки TiF-HP отдельно стоящих твердотельных непрерывных лазеров с длиной волны 515 – 532 нм и мощностью от 12 до 18 Вт. Интеграция лазера накачки может быть проведена как на территории заказчика, так и в нашей лаборатории. В версии с внешней накачкой сохраняется возможность интегрирования подходящего лазера на единую термостабилизированную плиту с основным резонатором лазера с минимальными дополнительными затратами.
TiF-HP может быть выполнен в одной из трёх конфигураций: Ручная, Базовая и Авто.1. Блок осушения и очистки воздуха замкнутого цикла
2. Быстрый фотоприемник, установленный в лазере, который дает возможность как индикации, при помощи осциллографа, режима работы лазера (непрерывная генерация или импульсная генерация в режиме синхронизации мод), так и позволяет синхронизировать с лазером внешнее оборудование.
3. LED индикатор, вынесенный на верхнюю панель лазера, который без использования осциллографа дает возможность получить информацию о режимах работы лазера (непрерывная генерация или режим синхронизации мод).
4. Шаговые приводы отдельных элементов лазерного резонатора, обеспечивающие автоматическую перестройку длины волны непрерывного и импульсного излучения, а также переключение между режимами работы.
5. Малогабаритный встроенный спектрометр.
6. Вспомогательный оптический выход для выброса полного пучка накачки.
7. Встроенный измеритель выходной мощности лазера.
8. Возможность подключения к лазеру накачки (в случае использования лазера накачки производства компании Lighthouse Photonics) для стабилизации выходной мощности.
9. Программно-аппаратный комплекс, объединяющий указанные элементы в единую систему и реализующий:
- Визуализацию на ПК спектра и выходной мощности лазера в реальном времени;
- Наблюдение за внутренними условиями в оптическом блоке лазера;
- Автоматическую регистрацию основных параметров лазера;
- Переключение между режимами непрерывного и фемтосекундного резонатора;
- Управление центральной длиной волны лазера для импульсного и непрерывного резонатора;
- Отслеживание и поддержание режима синхронизации мод;
- Легкий запуск фемтосекундного режима с ПК.
- Возможность удалённого управления лазером накачки и автоматической коррекции её мощности при перестройке центральной длины волны;
- Стабилизацию средней мощности излучения титан-сапфирового лазера за счёт петли обратной связи с лазером накачки.
1. Блок осушения и очистки воздуха замкнутого цикла.
2. Быстрый фотоприемник, установленный в лазере, который дает возможность как индикации, при помощи осциллографа, режима работы лазера (непрерывная генерация или импульсная генерация в режиме синхронизации мод), так и позволяет синхронизировать с лазером внешнее оборудование.
3. LED индикатор, вынесенный на верхнюю панель лазера, который без использования осциллографа дает возможность получить информацию о режимах работы лазера (непрерывная генерация или импульсная - режим синхронизации мод).
4. Дополнительный шаговый привод, который позволяет производить управление центральной длиной волны спектра при помощи вынесенного проводного пульта управления.
5. Вспомогательный оптический выход для выброса полного пучка накачки.
6.Внешняя кнопка стартера для запуска режима синхронизации мод.
Конфигурация "Ручная" включает в себя:
1. Блок осушения и очистки воздуха замкнутого цикла.
2. Быстрый фотоприемник, установленный в лазере, который дает возможность как индикации, при помощи осциллографа, режима работы лазера (непрерывная генерация или импульсная генерация в режиме синхронизации мод), так и позволяет синхронизировать с лазером внешнее оборудование.
3. LED индикатор, вынесенный на верхнюю панель лазера, который без использования осциллографа дает возможность получить информацию о режимах работы лазера (непрерывная генерация или импульсная - режим синхронизации мод).
4. Возможность ручной перестройки длины волны лазерного спектра и настройки длительности импульса при помощи вынесенных на стенки лазера микрометрических винтов.
5. Вспомогательный оптический выход для выброса полного пучка накачки.
6. Внешняя кнопка стартера для запуска режима синхронизации мод.
- переключаемые fs/CW режимы, режим CW с узкой линией излучения;
- синхронизация с внешней РЧ опорой или оптическим источником (другим лазером) с помощью блока ФАПЧ ALock;
- длины волн на заказ от 690 до 1040 нм.
- Биологическая визуализация
- Исследования со сверхвысоким временным разрешением
- Оптическая когерентная томография
- Время-разрешённая фотолюминесцентная спектроскопия
- Фотолюминесцентная спектроскопия биологических маркеров
- Исследования с использованием аттосекундных импульсов и рентгеновского излучения
- Фемтосекундная когерентная спектроскопия комбинационного антистоксового рассеяния света (КАРС-спектроскопия)
- Терагерцовая спектроскопия (ТГц-спектроскопия)
- Спектроскопия оптического зондирования (pump-probe)
- 2D ИК спектроскопия
- Преобразование лазерного излучения
- Разработка лазерных систем, интеграция и усиление
- Телекоммуникации и исследования полупроводников
Также рекомендуем
| Диапазон длин волн | 450-3200 нм |
| Диапазон длительностей | 10 фс - 30 пс |
| Мин. входная частота | от 10 Гц |
| Чувствительность | 100 мВт^2 |
| Возможный диапазон длин волн | 700-1600 нм |
| Вносимая дисперсия на 800 нм | от -13800 до +16500 фc^2 |
| Пропускание | >90% |
| Диаметр входного пучка | до 4 мм |
| Спектральный диапазон | 190-1100 нм |
| Спектральное разрешение | до 0.017 нм |
| Динамический диапазон | 1000:1 |
| Фокусное расстояние | 150 мм |
| Рабочая длина волны | 250...2000 нм |
| Пропускание | более 90% |
| Динамический диапазон | >10^2 |
| Порог пробоя | до 10 Дж/см^2 |
| Апертура | до 15 мм |
| Возможный диапазон рабочих длин волн | 200...2700 нм |
| Выходная частота следования | до 1 МГц |
| Время нарастания | от 700 пс |
| Чистая апертура | до 20 мм |
| Контраст | >1500:1 |
