TiF-SP. Титан-сапфировый фемтосекундный лазер

Титан-сапфировый фемтосекундный лазер со сверхкороткой длительностью импульса. Предназначен для передовых исследований с применением сверхкоротких лазерных импульсов.
  TiF-SP-12 TiF-SP-15 TiF-SP-30 TiF-SP-40 TiF-SP-TU
Длительность спектрально-ограниченного импульса с внешним компенсатором1),5) <12 фс <15 фс <30 фс <40 фс 15-50 фс (перестраиваемая)
Ширина спектра (FWHM)1) >80 нм >60 нм >30 нм >20 нм от 18 нм до 65 нм
Перестройка центральной длины волны 800±15 нм (фикс.) 790-820 нм 770-840 нм 750-860 нм 790-820 нм 750-860 нм
Выходная мощность2)
Мощность лазера накачки

3 Вт
4 Вт
5 Вт
6 Вт
10 Вт

>230 мВт
>330 мВт
>400 мВт
>500 мВт
>850 мВт
>280 мВт
>350 мВт
>500 мВт
>650 мВт
>1000 мВт
>350 мВт
>470 мВт
>550 мВт
>750 мВт
>1200 мВт
>400 мВт
>530 мВт
>600 мВт
> 800 мВт
>1300 мВт
>380 мВт
>500 мВт
>570 мВт
>750 мВт
>1200 мВт
>230 мВт
>300 мВт
>380 мВт
>450 мВт
>800 мВт
Общие оптические характеристики
Частота следования импульсов (фикс.) 80±10 МГц
Лазер накачки интегрированный или внешний низкошумящий стабильный непрерывный лазер в диапазоне 500...550 нм мощностью до 10 Вт
Поперечная мода и М2 TEM00 (M2 <1.2)
Диаметр пучка (по 1/e^2) <2 мм
Выходная поляризация линейная, горизонтальная, PER >20 дБ
Расходимость <1 мрад
Долговременная стабильность2) <0.2% СКЗ
Шум3) <0.1% СКЗ
Размеры (Д × Ш × В)
Оптический блок 513 × 268 × 120 мм (включая оптический блок встроенного лазера накачки)
Блок управления лазера накачки 353 × 360 × 119 мм
Чиллер 430 × 340 × 190 мм
Требования к помещению и электропитанию
Температура воздуха 15-30 °C
Относительная влажность <60%, без образования конденсата
Питание однофазное; 100-240 В AC; 50/60 Гц
Потребление <2 кВт
Доступные заводские комплектации системы4)
Термостабилизированный монолитный корпус включен в любую комплектацию
SMA синхровыход цуга импульсов и светодиод индикации режима синхронизации мод включен в любую комплектацию
Комплектация “Авто - встроенный спектрометр
- перестройка длины волны одним кликом с сохранением пресетов
- встроенный измеритель выходной мощности
- активная стабилизация выходной мощности
- автоматический мод-локинг и его мониторинг
- ПО для Windows с конфигурируемыми виджетами
Требования к ПК: порт USB 2.0, Windows 10
Комплектация "Базовая" (по умолчанию) - кнопочный стартер
- перестройка длины волны через порт USB 2.0 и ПО с помощью щели     с шаговым двигателем (калибровка по нумерации шагов)
Требования к ПК: порт USB 2.0, Windows 10
Комплектация “Ручная - кнопочный стартер
- ручная щель для перестройки длины волны
1) - на центральной длине волны 800 нм;
2) - после выхода на режим с холодного старта в течение 30 мин; измерение в течение 12 часов непрерывной работы при одинаковых условиях окружающей среды при использовании поставляемого/рекомендованного чиллера с достаточной мощностью и поставляемого/рекомендованного интегрированного лазера накачки с высокой стабильностью и малым шумом; при включенной функции активной стабилизации выходной мощности (пакет "Авто")
;
3) - полоса измерения от 10 Гц до 10 МГц;
4) - пожалуйста, укажите желаемую комплектацию при запросе; по запросу возможны иные сочетания параметров и элементов системы;
5) - компенсатор не входит в стандартный комплект поставки лазера и поставляется отдельно.



3_TiF_15 long term stability(rus)V8

TiF-SP - титан-сапфировый лазерный генератор, имеющий минимальную длительность импульсов среди модельного ряда лазеров TiF. Для данной модели характерна возможность настройки длительности импульса в пределах диапазона 12 – 50 фс, как на этапе первичной установки, так и силами пользователя в течение дальнейшей эксплуатации. Это делает TiF-SP универсальным лазером, несмотря на то, что изначально он был разработан в качестве задающего генератора для усилительных систем с учётом соответствующих требований на стабильность параметров и надёжность конструкции. Жёсткий монолитный корпус, составляющий единое целое с термостабилизированной оптической плитой лазера, обеспечивает долговременную стабильность средней выходной мощности лазера на уровне не хуже 0.1% СКЗ (при использовании интегрированной накачки Lighthouse Photonics Sprout с опцией шумоподавления NET).

По желанию заказчика TiF-SP может быть предварительно оптимизирован для генерации импульсов длительностью 12, 15, 30 и 40 фс, либо снабжён дополнительной опцией переключения между этими вышеперечисленными режимами. При этом ширина диапазона перестройки центральной длины волны спектра увеличивается при увеличении длительности импульсов.

4 конфигурации одного TiF15

Диапазон перенастройки TiF-15Лазеры серии TiF-SP могут быть использованы как с установленными отдельно, так и со встроенными твердотельными зелёными лазерами накачки различных мощностей: от 3 до 10 Вт. Интеграция лазера накачки может быть проведена как на территории заказчика, так и в нашей лаборатории. Размеры излучателя одинаковы для обеих версий. В версии с внешней накачкой сохраняется возможность интегрирования подходящего лазера накачки на единую термостабилизированную плиту с основным резонатором лазера с минимальными дополнительными затратами.
Параметры каждого отдельного прибора из серии TiF-SP определяются доступными комбинациями модели лазера TiF-SP и мощности используемого лазера накачки.
Каждый из лазеров серии TiF-SP может поставляться в одной из трёх конфигураций: Ручная, Базовая или Авто.Конфигурация "Авто"’ включает в себя малогабаритный встроенный спектрометр, измеритель лазерной мощности, детектор цуга импульсов, датчик режима работы лазера, шаговые приводы отдельных элементов лазерного резонатора, а также программно-аппаратный комплекс, объединяющий указанные элементы в единую систему и реализующий:
- сбор и оцифровку данных, поступающих со встроенного спектрометра и измерителя мощности, передачу этих данных посредством интерфейса USB и их запись на диске персонального компьютера;
- удалённое измерение ширины спектра излучения и управление длительностью лазерного импульса посредством ПК в режиме реального времени;
- удалённое измерение и управление центральной длиной волны спектра лазерного излучения посредством ПК в режиме реального времени;
- индикацию режима работы лазера (непрерывная генерация или импульсная генерация в режиме синхронизации мод) как на ПК, так и локально при помощи светодиода;
- удалённый запуск фемтосекудного режима;
- возможность удалённого управления лазером накачки (в случае использования лазера накачки производства компании Lighthouse Photonics);
- стабилизацию средней мощности излучения титан-сапфирового лазера за счёт активной подстройки мощности излучения лазера накачки;
- аналоговый мониторный выход для отображения цуга генерируемых импульсов.Конфигурация "Базовая" включает детектор цуга импульсов, датчик режима работы лазера, один моторизированный элемент лазерного резонатора и электронное устройство, позволяющие:
- производить управление центральной длиной волны спектра при помощи вынесенного проводного пульта управления;
- получать информацию со светодиодного индикатора о режиме работы лазера (непрерывная генерация или импульсная генерация в режиме синхронизации мод);
- запуск режима импульсной генерации c внешней проводная кнопки;
- отображать цуга генерируемых импульсов с аналогового мониторингового выхода на осцилографе.В конфигурации "Ручная" все элементы лазерного резонатора перемещаются вручную при помощи микрометрических винтов положения, за счёт чего может быть реализованы ручная перестройка длины волны лазерного спектра и настройка длительности импульса. Данная конфигурация включает:
- датчик режима работы лазера со светодиодным индикатором (непрерывная генерация или импульсная генерация в режиме синхронизации мод);
- кнопку запуска режима импульсной генерации;

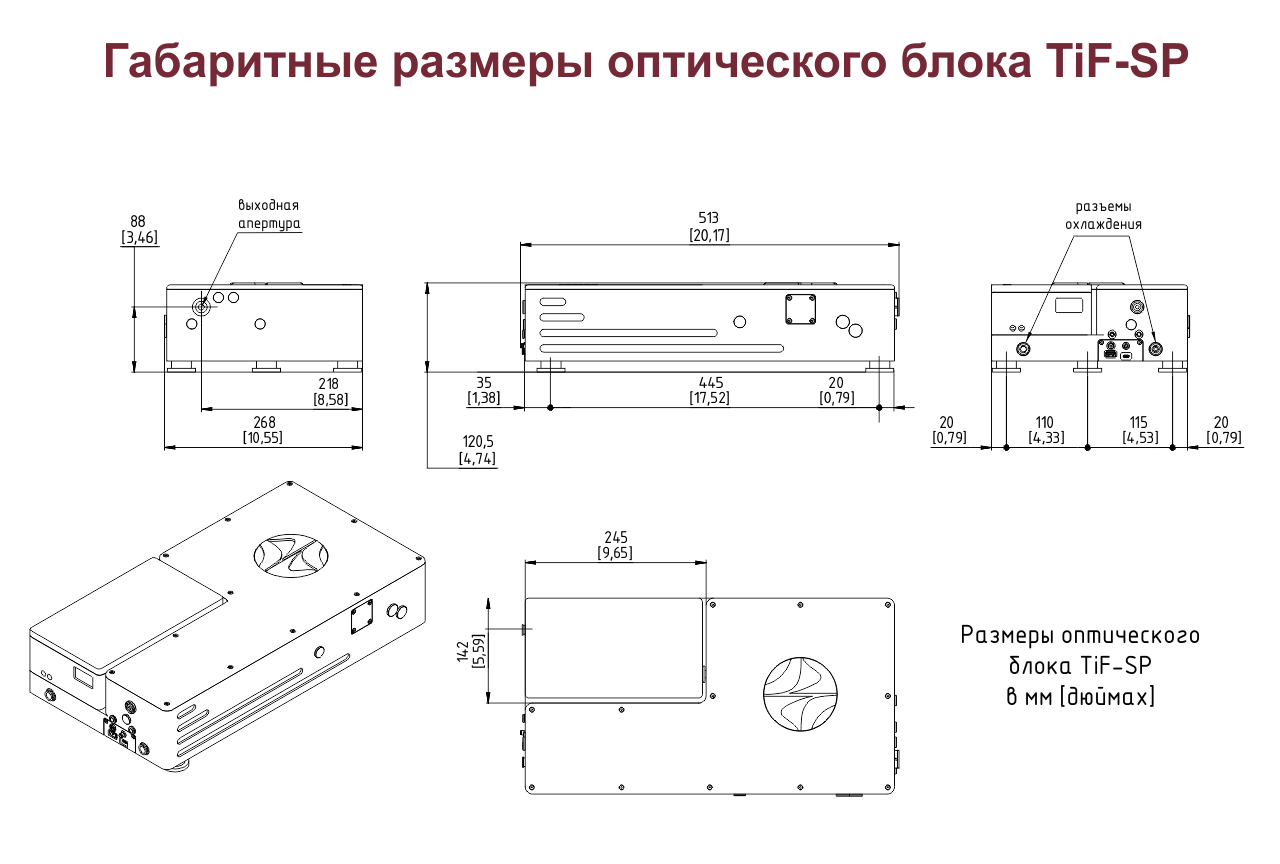

- аналоговый мониторный выход для отображения цуга генерируемых импульсов на осцилографе.Компактный дизайн лазерной головки TiF-SP позволяет пользователю сохранить максимум свободного пространства на оптическом столе и облегчает интеграцию данной модели лазера в сложные оптические схемы.tif-15 dimensions
