Линейные и поворотные трансляторы с ручным управлением

SS-KP6.5. Линейный микротранслятор с микрометрическим винтом
SS
Линейный микротранслятор предназначен для конструирования сверхминиатюрных лазерных приборов и систем. Комплектуется юстировочным винтом FAS3-B25-1 или микрометрическим винтом MS6.5-b
Вариант исполнения SS-B SS-KP6.5
Диапазон перемещения, мм 7 6.5
Юстировочный винт FAS3-B25-1 MS6.5-b
TSS-KP15. Малый линейный транслятор с микрометрическим винтом
TSS
Малый линейный транслятор используется в оптических приборах с ограниченным внутренним пространством и обеспечивает перемещение в одном направлении. Комплектуется юстировочным винтом FAS-A25, FAS-B25 или микрометрическим винтом MS15-b.
Вариант исполнения TSS-A TSS-B TSS-KP15
Диапазон перемещения, мм 10 10 10
Юстировочный винт FAS-A25 FAS-B25 MS15-b



3TSS-B. Малый трёхкоординатный линейный транслятор с юстировочными винтами с круглыми ручками
3TSS
Малый трёхкоординатный линейный транслятор используется в оптических приборах с ограниченным внутренним пространством и обеспечивает перемещение по трём ортогональным осям. Комплектуется юстировочными винтами FAS-A25, FAS-B25 или микрометрическими винтами MS15-b.
Вариант исполнения 3TSS-A 3TSS-B 3TSS-K15
Диапазон перемещения, мм 10 10 10
Юстировочные винты FAS-A25 FAS-B25 MS15-b

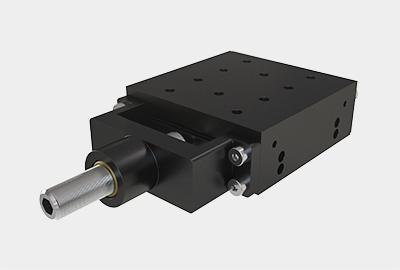

TS3. Низкопрофильный линейный транслятор
TS3
Низкопрофильный линейный транслятор используется в оптических приборах с ограниченным внутренним пространством и обеспечивает перемещение в одном направлении. Комплектуется юстировочным винтом FAS-A25, FAS-B25 или микрометрическим винтом MS15-b.
Вариант исполнения TS3-A TS3-B TS3-KP15
Диапазон перемещения, мм 14 14 14
Юстировочный винт FAS-A25 FAS-B25 MS15-b
2TS3. Низкопрофильный двухкоординатный линейный транслятор
2TS3
Низкопрофильный двухкоординатный линейный транслятор используется в оптических приборах с ограниченным внутренним пространством и обеспечивает перемещение по двум ортогональным осям. Комплектуется юстировочными винтами FAS-A25, FAS-B25 или микрометрическими винтами MS15-b.
Вариант исполнения 2TS3-A 2TS3-B 2TS3-K15
Диапазон перемещения, мм 14 14 14
Юстировочные винты FAS-A25 FAS-B25 MS15-b



3TS3-K15. Низкопрофильный трёхкоординатный линейный транслятор
3TS3
Низкопрофильный трёхкоординатный линейный транслятор используется в оптических приборах с ограниченным внутренним пространством и обеспечивает перемещение по трём ортогональным осям. Комплектуется юстировочными винтами FAS-A25, FAS-B25 или микрометрическими винтами MS15-b.
Вариант исполнения 3TS3-A 3TS3-B 3TS3-K15
Диапазон перемещения, мм 14 14 14
Юстировочный винт FAS-A25 FAS-B25 MS15-b





TSM-LKP. Стандартный линейный транслятор с микрометрическим винтом, левый
TSM
Стандартный линейный транслятор обеспечивает перемещение в одном направлении. Комплектуется юстировочным винтом FAS-A25, FAS-B25 или микрометрическим винтом MS25-b.
TSM-A TSM-B TSM-KP (90,45)
Диапазон перемещения, мм 17 17 17
Юстировочный винт FAS-A25 FAS-B25 MS25-b
2TSM-LK25-XZ. Стандартный двухкоординатный линейный транслятор с микрометрическими винтами, с перемещением по осям XZ, левый
2TSM
Стандартный двухкоординатный линейный транслятор обеспечивает перемещение по двум ортогональным осям. Комплектуется юстировочными винтами FAS-A25, FAS-B25 или микрометрическими винтами MS25-b.
Вариант исполнения 2TSM-A 2TSM-B 2TSM-K25
Диапазон перемещения, мм 17 17 17
Юстировочные винты FAS-A25 FAS-B25 MS25-b



3TSM-LK25. Стандартный трёхкоординатный линейный транслятор с микрометрическими винтами, левый
3TSM
Стандартный трёхкоординатный линейный транслятор обеспечивает перемещение по трём ортогональным осям. Комплектуется юстировочными винтами FAS-A25, FAS-B25 или микрометрическими винтами MS25-b.
Вариант исполнения 3TSM-A 3TSM-B 3TSM-K25
Диапазон перемещения, мм 17 17 17
Юстировочный винт FAS-A25 FAS-B25 MS25-b





TS15-KP15
Прецизионный линейный транслятор обеспечивает высокоточное перемещение в одном направлении. Комплектуется микрометрическим винтом MS15-b.
Диапазон перемещения, мм 15
Габариты, мм 115x81.5x25
3TS15-KP15
Многоцелевой трехкоординатный оптический столик 3TS15-KP15 является комбинацией трех столиков TS15-KP15, два из которых соединены посредством специального кронштейна.
Диапазон перемещения по каждой оси, мм 15
Точность установки, мкм 3
Габариты, мм 115x105x125
Вес, кг 1,07
TS25-KP25
Прецизионный оптический столик многоцелевого назначения TS25-KP25 обеспечивает плавное перемещение.
Диапазон перемещения, мм 25
Точность установки, мкм 2
Отклонение луча 2'40"
Габариты, мм 148х82х25
Вес, кг 0,45
MSP-KP
Многоцелевой комбинированный оптический столик МSP-KP предназначен для крепежа и настройки призмы, кристалла и.т.д.
Габариты, ДхШхВ, мм 130х104х105
Горизонтальное перемещение, мм 17
Высота щели для оптического элемента, мм 7-14
Угол наклона 8°30"
MSP-K45
Многоцелевой комбинированный оптический столик МSP-K45 предназначен для крепежа и настройки призмы, кристалла и.т.д.
MSP-K90
Многоцелевой комбинированный оптический столик МSP-K90 предназначен для крепежа и настройки призмы, кристалла и т.д.
TSL-K90
Оптический столик обеспечивает плавное продольное перемещение и используется для закрепления линзы.
Габариты, ДхШхВ, мм 50х100х130
Область продольного перемещения, мм 15
Область вертикального перемещения, мм 10
2TSM-Z
Столик 2TSM-Z благодаря своей оригинальной конструкции прекрасно подходит как для ввода излучения в многомодовые волокна, так и для вывода излучения из указанных волокон.
2TSM-ZA-MMM-A
2TSM-ZA-MMM-A
2TSM-ZB-MMM-B
2-х координатный столик 2TSM-ZB-MMM-B предназначен для изменения углов наклона столика 2TSM-ZB, который сам обеспечивает X-Y линейное перемещение оптического элемента в пределах 3мм.
Габариты, мм 117х117х56
Отверстие для оптики, мм 25,0
Линейное перемещение, мм 5
Угловое перемещение, град 10
Вес, кг 0,35
2TSB-ZB-MME-B
2TSB-ZB-MME-B
2TSB-ZM-MME-B
2-х координатный столик 2TSB-ZM-MME-M предназначен для изменения углов наклона столика 2TSB-ZM, который сам обеспечивает линейное X-Y перемещение оптического элемента в пределах 5 мм.
Габариты, мм 117х117х56
Отверстие для оптики, мм 25,0
Линейное перемещение, мм 5
Угловое перемещение, град 10
Вес, кг 0,35
TR-A
Оптический столик TR-A выполняет две функции: поворот вокруг вертикальной оси и наклон вблизи горизонтальной плоскости.
Габариты, ДхШхВ, мм 80х55х32
Угол наклона 0-10°
Угол поворота 0-10°
APH-A
Регулируемый держатель призмы АРН-A используют как универсальный узел для закрепления оптического элемента (призма, кристалл) у которого верхняя и нижняя грани квазипараллельны.
Габариты, ДхШхВ, мм 47х56х33
Высота щели для оптического элемента, мм 7-14
Угол наклона 10°
Точность установки угла наклона 30"
RS-25,4x15
Вращающая платформа используется для ручного вращения оптических элементов непрерывно на 360 градусов и фиксацией положения винтом М3 сверху.
Внешний диаметр, мм 39
Внутренний диаметр, мм



 15
Габариты, мм



 53х39х24
Ручная установка, град



 360
Вес, кг



 0,06
RS-M27
Вращающая платформа используется для ручного вращения оптических элементов непрерывно на 360 градусов и фиксацией положения винтом М3 сверху.
RS-25x15M
Вращающая платформа используется для вращения оптических элементов непрерывно на +/- 7 градусов с помощью микрометрического винта.
RS-25,4M
Вращающая платформа используется для ручного вращения оптических элементов непрерывно на 360 градусов
Внешний диаметр, мм 72,5
Внутренний диаметр, мм



 25,4
Габариты, мм



 125х110х28
Ручная установка, град



 360
Точная установка, град +/-7
Точность, мин



 0,36
Вес, кг



 0,5
GTP–120×80
Наклоняемая платформа предназначена для ручного наклона оптических элементов относительно двух взаимно ортогональных осей.
Угол наклона вдоль оси X ± 4.2º
Угол наклона вдоль оси Y ± 3.5º
Максимальная нагрузка 5 кг
Вес 0.69 кг
Габариты 120х103х36 мм
GTP–RS-25.4M-B. Наклонно-вращательный узел с юстировочными винтами с круглыми ручками
GTP–RS-25.4M
Наклонно-вращательный узел предназначен для ручного наклона оптических элементов относительно двух взаимно ортогональных горизонтальных осей и их вращения вокруг третьей оси.
Угол наклона вдоль оси X ± 4.2º
Угол наклона вдоль оси Y ± 3.5º
Внешний диаметр 72.5 мм
Внутренний диаметр 25.4 мм
Ручная установка 360º
Точная установка ± 7º
NCM
Узел юстировки нелинейного кристалла предназначен для регулировки вокруг вертикальной оси ±12° (0,9° за один оборот винта) и перемещения вдоль горизонтальной оси ±5мм (0,25мм за один оборот винта).
Сборный оптический узел
Представленный сборный оптический узел состоит из юстировочной оптической оправы МММ-В40, установленной через плату РС МММ/TSM на однокоординатном столике TSM-B.
