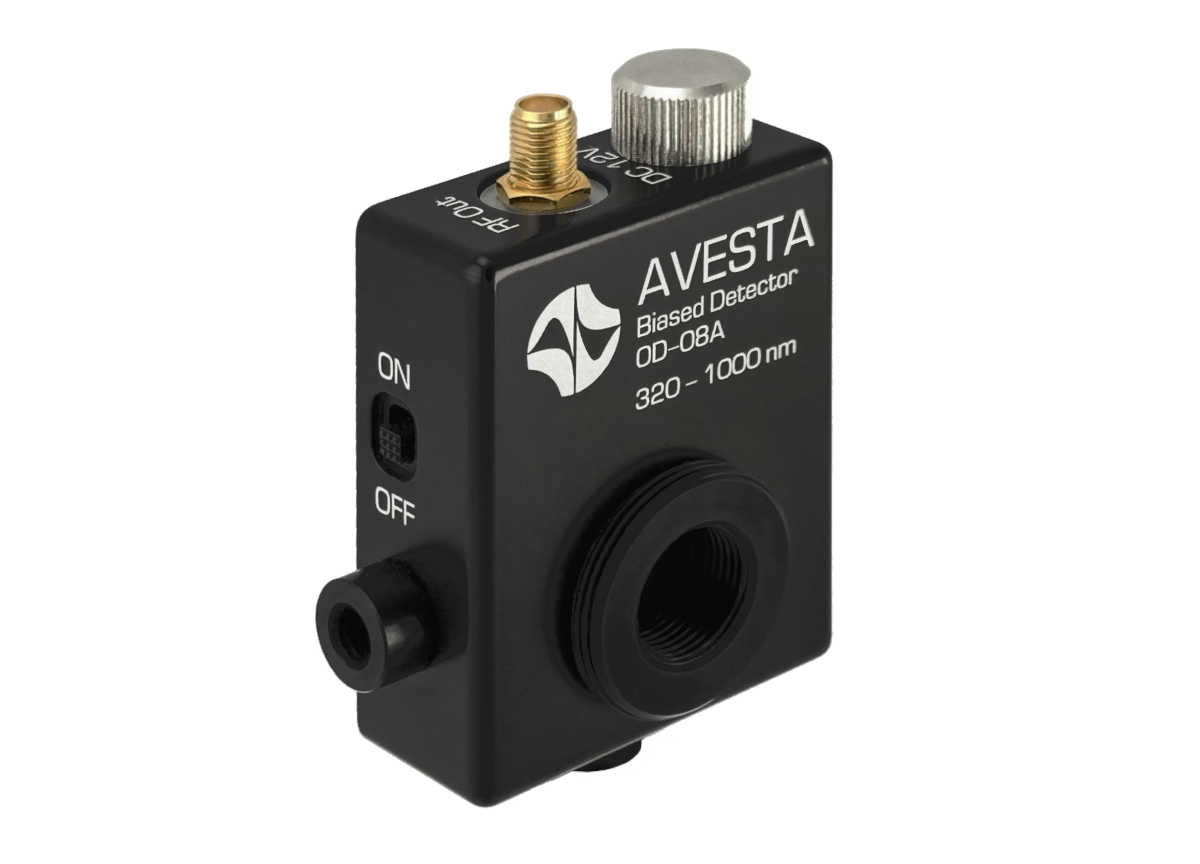

OD-08А. Фотоприёмник с фотодиодным включением
Параметр | Условия* | Мин. | Типичное | Макс. | Ед. изм. |
Тип фотодиода | Si-PIN | ||||
Диаметр активной области | 800 | мкм | |||
Спектральный диапазон | 320 - 1000 | нм | |||
Полоса пропускания по уровню -3 дБ | λ = 760 нм, RL = 50 Ом, U = 12 В | 500 | 600 | 700 | МГц |
Время нарастания/спада переходной характеристики | λ = 760 нм, RL = 50 Ом, U = 12 В | 430 | 500 | 600 | пс |
Чувствительность** | λ = 660 нм, U = 12 В | 0,44 | A/Вт | ||
λ = 780 нм, U = 12 В | 0,55 | A/Вт | |||
λ = 800 нм, U = 12 В | 0,57 | A/Вт | |||
Эквивалентная мощность шума (NEP)** | λ = 800 нм, U = 12 В | 3,1 | фВт/√Гц | ||
Темновой ток** | T = 25°С, U = 12 В | 0,01 | 0,5 | нА | |
Максимально допустимая средняя падающая оптическая мощность | 5 | мВт | |||
Тип выхода | DC | ||||
Выходное сопротивление | 100 | кОм | |||
Напряжение питания | Элемент питания A23 | 12 | В | ||
Внешний источник питания (DC) | 11 | 12 | 20 | В | |
Оптический вход | Free-space | ||||
Выходной разъем (RF OUT) | SMA | ||||
Рабочая температура | 10 | 40 | °С | ||
Температура хранения и транспортировки | -20 | 70 | °С | ||
Допустимый уровень относительной влажности | При температуре менее 30°С | 90 | % | ||
При температуре от 30 до 40°С | 60 | % | |||
Габариты | Д x Ш x В | 68,3 x 48,5 x 23,0 | мм | ||
Масса | Без элемента питания | 90 | г | ||
Напряжение на выходном разъеме при разряженной батареи (кнопка Battery test нажата) | RL = 10 МОм | < 8,9 | В | ||
RL = 50 Ом | < 45 | мВ |
* RL – сопротивление нагрузки, λ – длина волны падающего на фотоприемник излучения, U – напряжение питания, Т – рабочая температура.
** Рассчитано по тех. параметрам фотодиода.
Фотоприемник OD-08A реализован на основе кремниевого PIN-фотодиода с диаметром активной области 800 мкм и обеспечивает детектирование оптических сигналов в спектральном диапазоне от 320 до 1000 нм с полосой от 0 до 700 МГц (при нагрузке 50 Ом).
Фотоприемник использует схему с фотодиодным режимом включения фотодиода. В этом режиме смещающее напряжение прикладывается к фотодиоду в обратном направлении, и через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. Для проверки заряда батареи и целостности соединительного кабеля используется кнопка Battery test, замыкающая смещающее напряжение на выход RF OUT в обход фотодиода. Для блокирования помех цепей питания смещающее напряжение подается на фотодиод через стабилизатор напряжения STU и фильтрующую RC-цепочку.
В качестве внутренней нагрузки для фотоприемника используется встроенный резистор 100 кОм, а внешняя нагрузка (осциллограф, плата АЦП и т.п.) подключается к разъему RF OUT. При этом необходимо учитывать, что входное сопротивление нагрузки RL подключается параллельно с резистором 100 кОм и дополнительно нагружает фотоприемник.
Питание фотоприемника осуществляется напряжением 12 В от элемента питания типа A23 (устанавливается в соответствии с маркировкой на корпусе). Так же возможно питание фотоприемника от внешнего источника питания 11 – 20 В с использованием специализированного переходника (Adapter A23).
Для определения парт-номера той или иной модели фотоприёмника воспользуйтесь следующей системой обозначений:
