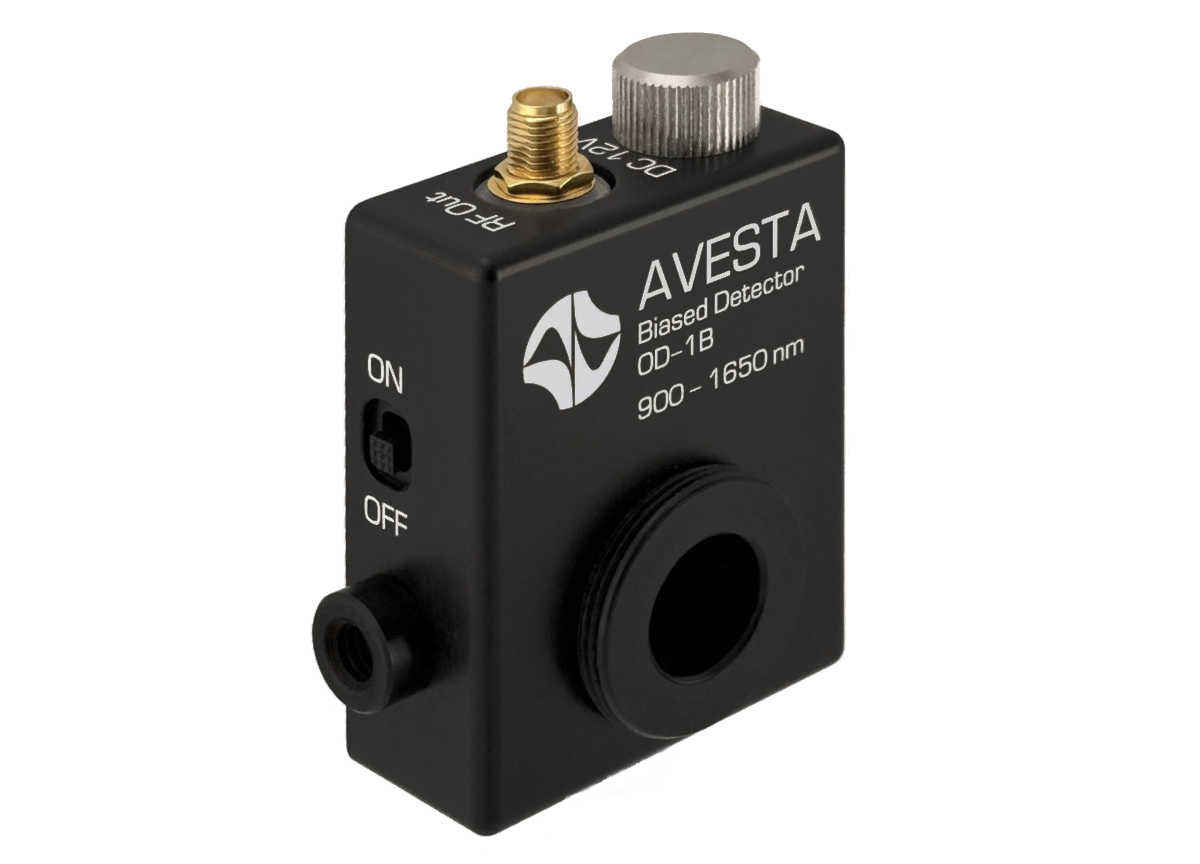

OD-1B. Фотоприёмник с фотодиодным включением
Параметр | Условия* | Мин. | Типичное | Макс. | Ед. изм. |
Тип фотодиода | InGaAs-PIN | ||||
Диаметр активной области | 1 | мм | |||
Спектральный диапазон | 900 - 1650 | нм | |||
Полоса пропускания по уровню -3 дБ | λ = 1550 нм, RL = 50 Ом, U = 12 В | 40 | 55 | 60 | МГц |
Время нарастания/спада переходной характеристики | λ = 1550 нм, RL = 50 Ом, U = 12 В | 5 | 6 | 7 | нс |
Чувствительность | λ = 1300 нм, U = 12 В ** | 0,85 | A/Вт | ||
λ = 1550 нм, U = 12 В ** | 0,90 | A/Вт | |||
Темновой ток** | T = 25°С, U = 12 В | 5 | нА | ||
Максимально допустимая средняя падающая оптическая мощность | 10 | мВт | |||
Тип выхода | DC | ||||
Выходное сопротивление | 100 | кОм | |||
Напряжение питания | Элемент питания A23 | 12 | В | ||
Внешний источник питания (DC) | 7 | 12 | 20 | В | |
Оптический вход | Free-space | ||||
Выходной разъем (RF OUT) | SMA | ||||
Рабочая температура | 10 | 40 | °С | ||
Температура хранения и транспортировки | -20 | 70 | °С | ||
Допустимый уровень относительной влажности | При температуре менее 30°С | 90 | % | ||
При температуре от 30 до 40°С | 60 | % | |||
Габариты | Д x Ш x В | 68,3 x 48,5 x 23,0 | мм | ||
Масса | Без элемента питания | 90 | г | ||
Напряжение на выходном разъеме при разряженной батареи (кнопка Battery test нажата) | RL = 10 МОм | < 4,45 | В | ||
RL = 50 Ом | < 21 | мВ |
* RL – сопротивление нагрузки, λ – длина волны падающего на фотоприемник излучения, U – напряжение питания, Т – рабочая температура.
** Рассчитано по тех. параметрам фотодиода.
Фотоприемник OD-1B реализован на основе InGaAs PIN-фотодиода с диаметром активной области 1 мм и обеспечивает детектирование оптических сигналов в спектральном диапазоне от 900 до 1650 нм с полосой от 0 до 60 МГц (при нагрузке 50 Ом).
Фотоприемник использует схему с фотодиодным режимом включения фотодиода. В этом режиме смещающее напряжение прикладывается к фотодиоду в обратном направлении, и через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. Для проверки заряда батареи и целостности соединительного кабеля используется кнопка Battery test, замыкающая смещающее напряжение на выход RF OUT в обход фотодиода. Для блокирования помех цепей питания смещающее напряжение подается на фотодиод через стабилизатор напряжения STU и фильтрующую RC-цепочку.
В качестве внутренней нагрузки для фотоприемника используется встроенный резистор 100 кОм, а внешняя нагрузка (осциллограф, плата АЦП и т.п.) подключается к разъему RF OUT. При этом необходимо учитывать, что входное сопротивление нагрузки RL подключается параллельно с резистором 100 кОм и дополнительно нагружает фотоприемник.
Питание фотоприемника осуществляется напряжением 12 В от элемента питания типа A23 (устанавливается в соответствии с маркировкой на корпусе). Так же возможно питание фотоприемника от внешнего источника питания 7 – 20 В с использованием специализированного переходника (Adapter A23).
Применения:
- детектирование постоянных и импульсных оптических сигналов
- детектирование ультракоротких лазерных импульсов
- оптическая спектроскопия
- лабораторные стенды
- контрольно-измерительное оборудование
- научные исследования
