ODA-007BFC. Фотоприёмник с усилителем
| Параметр | Условия* | Мин. | Типичное | Макс. | Ед. изм. |
| Тип фотодиода | InGaAs-PIN | ||||
| Диаметр активной области | 75 | мкм | |||
| Спектральный диапазон | 900 - 1700 | нм | |||
| Длина волны максимальной чувствительности | 1540 | нм | |||
| Рабочая полоса пропускания | RL = 50 Ом, U = ±9 В | 300 | МГц | ||
| Полоса пропускания по уровню -3 дБ | RL = 50 Ом, U = ±9 В | 200 | МГц | ||
| Чувствительность фотодиода | λ = 1300 нм, U = ±9 В | 0.9 | A/Вт | ||
| λ = 1550 нм, U = ±9 В | 0.95 | A/Вт | |||
| Темновой ток** | T = 25°С, U = ±9 В | 0.2 | 0.5 | нА | |
| Максимально допустимая средняя падающая оптическая мощность | 5 | мВт | |||
| Усиление встроенного усилителя (G50) | RL = 50 Ом, U = ±9 В | 35 | кВ/А | ||
| Эквивалентная мощность шума (NEP)** | RL = 50 Ом, U = ±9 В, F = 10 МГц | 1.7 | пВт/√Гц | ||
| RL = 50 Ом, U = ±9 В, F = 200 МГц | 5.6 | ||||
| RL = 50 Ом, U = ±9 В, F = 300 МГц | 7.4 | ||||
| Максимальный уровень выходного сигнала | RL = 50 Ом, U = ±9 В | 1.5 | В | ||
| Тип выхода | DC | ||||
| Выходное сопротивление | 50 | Ом |
* RL – сопротивление нагрузки, λ – длина волны падающего на фотоприемник излучения, U – напряжение питания, Т – рабочая температура.
** Рассчитано по тех. параметрам фотодиода.
Прочие характеристики
| Параметр | Условия | Мин. | Типичное | Макс. | Ед. изм. |
| Напряжение питания | AC/DC адаптер 9В-0.3Ах2 | ±9 | В | ||
| Сторонний источник питания (DC) | ±7 | ±9 | ±15 | ||
| Потребляемая мощность | U = ±9 В | 0.65 | Вт | ||
| Оптический вход | Волоконно-оптическая розетка | FC/PC | |||
| Выходной разъем (RF OUT) | SMA | ||||
| Разъем питания | M8-pico | ||||
| Рабочая температура | 10 | 40 | °С | ||
| Температура хранения и транспортировки | -20 | 70 | °С | ||
| Допустимый уровень относительной влажности | При температуре менее 30°С | 90 | % | ||
| При температуре от 30 до 40°С | 60 | % | |||

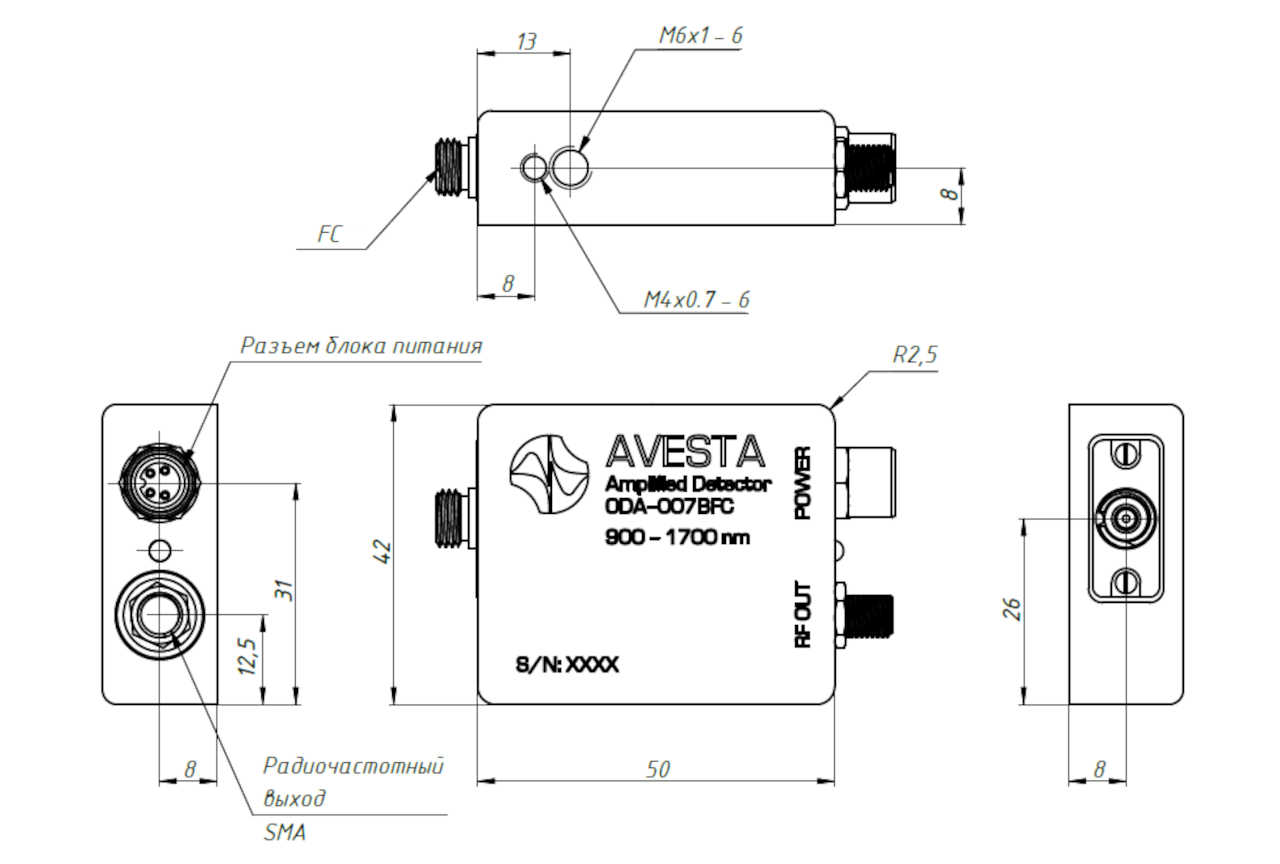

| Габариты | Д x Ш x В | 67.5 x 42.0 x 16.0 | мм | ||
| Масса | Без блока питания | 60 | г | ||

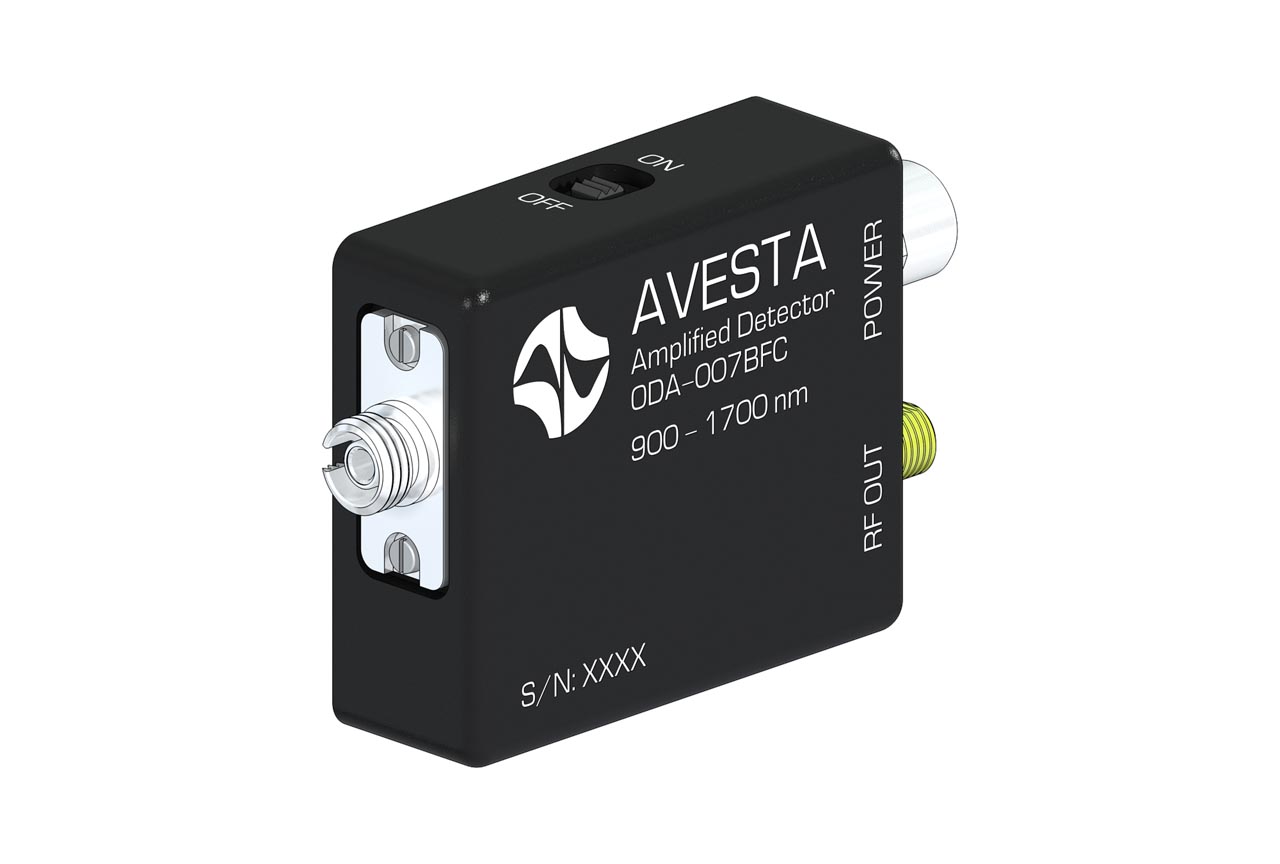

Фотоприемник ODA-007BFC реализован на основе InGaAs PIN-фотодиода с диаметром активной области 75 мкм, установленного в волоконно-оптической FC/PC розетке, и малошумящего усилителя. Он обеспечивает детектирование оптических сигналов в спектральном диапазоне от 900 до 1700 нм, в полосе до 200 МГц.
Фотоприемник состоит из двух каскадов - входного трансимпедансного усилителя A1 и выходного инвертирующего буферного каскада A2. Фотодиод подключается к инвертирующему входу усилителя A1 в фотодиодном режиме.
Для такой схемы коэффициент передачи фотоприемника при нагрузке 50 Ом, можно найти по формуле:
K(λ) = γ(λ) • G50 [В/Вт]
где γ - спектральная чувствительность фотодиода, G50 - коэффициент усиления усилителя на нагрузке 50 Ом, λ - длина волны падающего излучения.
Питание фотоприемника осуществляется от внешнего биполярного источника питания через разъем POWER напряжением ±9 В. Для снижения влияния помех по цепям питания они развязываются с помощью синфазного EMI-фильтра и каскада линейных стабилизаторов. В комплекте с фотоприемником поставляется источник питания AC/DC Adapter 9V-0,3Ax2, так же возможно отдельно заказать шнур питания с разъемом M8-pico (CableM8pico-P-4) или разъем M8-pico для монтажа на кабель (ConnectorM8pico-P-4).
Применения:
- детектирование постоянных и импульсных оптических сигналов
- детектирование ультракоротких лазерных импульсов
- оптическая спектроскопия
- лабораторные стенды
- контрольно-измерительное оборудование
- научные исследования
Для определения парт-номера той или иной модели фотоприёмника воспользуйтесь следующей системой обозначений:
