ODAv-02B. Лавинный фотоприёмник
Параметр | Условия* | Мин. | Типичное | Макс. | Ед. изм. |
Тип фотодиода | InGaAs-ADP | ||||
Диаметр активной области | 200 | мкм | |||
Спектральный диапазон | 900 - 1700 | нм | |||
Рабочий диапазон частот | RL = 50 Ом, U = ± 9 В | 1 – 250 | МГц | ||
Полоса пропускания по уровню -3 дБ | RL = 50 Ом, U = ± 9 В | 1 – 160 | МГц | ||
Время нарастания/спада импульсной характеристики по уровню 10/90% | RL = 50 Ом, U = ± 9 В | 3 | нс | ||
Номинальная чувствительность** | l = 1550 нм, RL = 50 Ом, G = 0 дБ, f = 20 МГц, U = ± 9 В |
2000 | кВ/Вт | ||
Диапазон перестройки чувствительности (G), 100 позиций | l = 1550 нм, f = 20 МГц, U = ± 9 В | 10 | раз | ||
Эквивалентная мощность шума (NEP) | l = 1550 нм, f = 250 МГц, G = max, U = ± 9 В | 0,2 | пВт/√Гц | ||
Максимальная рабочая средняя падающая оптическая мощность | 1 | мкВт | |||
Максимально допустимая средняя падающая оптическая мощность | 100 | мкВт | |||
Максимальный уровень выходного сигнала | RL = 50 Ом, U = ± 9 В | 1,3 | В | ||
Тип выхода | AC | ||||
Выходное сопротивление | 50 | Ом | |||
Напряжение питания | AC/DC Adapter 9V-0,3Ax2 | ± 9 | В | ||
Сторонний источник питания | ± 8 | ± 9 | ± 15 | В | |
Потребляемая мощность | U = ± 9 В | 3 | Вт | ||
Оптический вход | Free-space | ||||
Выходной разъем (RF OUT) | SMA | ||||
Разъем питания | M8-pico | ||||
Рабочая температура | 10 | 40 | °С | ||
Температура хранения и транспортировки | -20 | 70 | °С | ||
Допустимый уровень относительной влажности | При температуре менее 30°С | 90 | % | ||
При температуре от 30 до 40°С | 60 | % | |||
Габариты | Д x Ш x В | 63,0 x 64,5 x 47,5 | мм | ||
Масса | Без блока питания | 250 | г |
* RL – сопротивление нагрузки, l – длина волны падающего на фотоприемник излучения, U – напряжение питания, Т – рабочая температура.
** В режиме малого сигнала, в позиции переключателя перестройки чувствительности (Gain) -10-ая позиция от максимальной.
Фотоприемник ODAv-02B реализован на основе InGaAs лавинного фотодиода с диаметром активной области 200 мкм и малошумящего усилителя. Он обеспечивает детектирование оптических сигналов в спектральном диапазоне от 900 до 1700 нм, в полосе от 1 до 250 МГц.
Фотоприемник состоит из трех основных частей - лавинного фотодиода, включенного на нагрузку R, регулируемого высоковольтного источника HV и выходного усилительного каскада.
Уровень лавинного усиления регулируется за счет изменения напряжения на высоковольтном источнике HV с помощью кнопок Gain (всего 100 позиций). Так же за счет изменения высокого напряжения осуществляется компенсация коэффициента усиления в зависимости от температуры (по заранее известному температурному коэффициенту, с помощью дополнительного терморезистора). Электрический сигнал с лавинного фотодиода через проходной конденсатор С поступает на радиочастотный малошумящий усилитель А, где дополнительно усиливается до необходимого уровня.

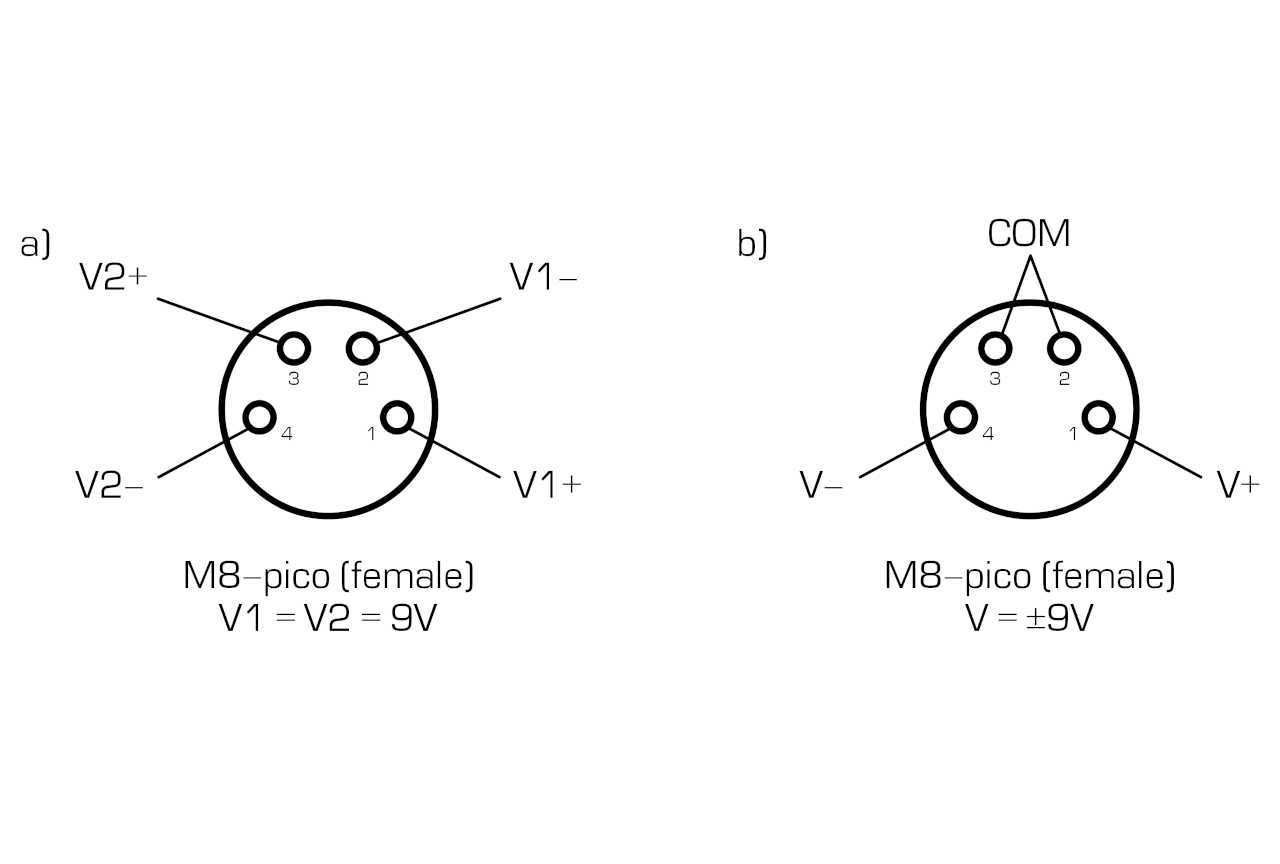

Питание фотоприемника осуществляется от внешнего биполярного источника питания через разъем POWER напряжением ±9 В. Для снижения влияния помех по цепям питания они развязываются с помощью синфазного EMI-фильтра и каскада линейных стабилизаторов.
Для определения парт-номера той или иной модели фотоприёмника воспользуйтесь следующей системой обозначений:
