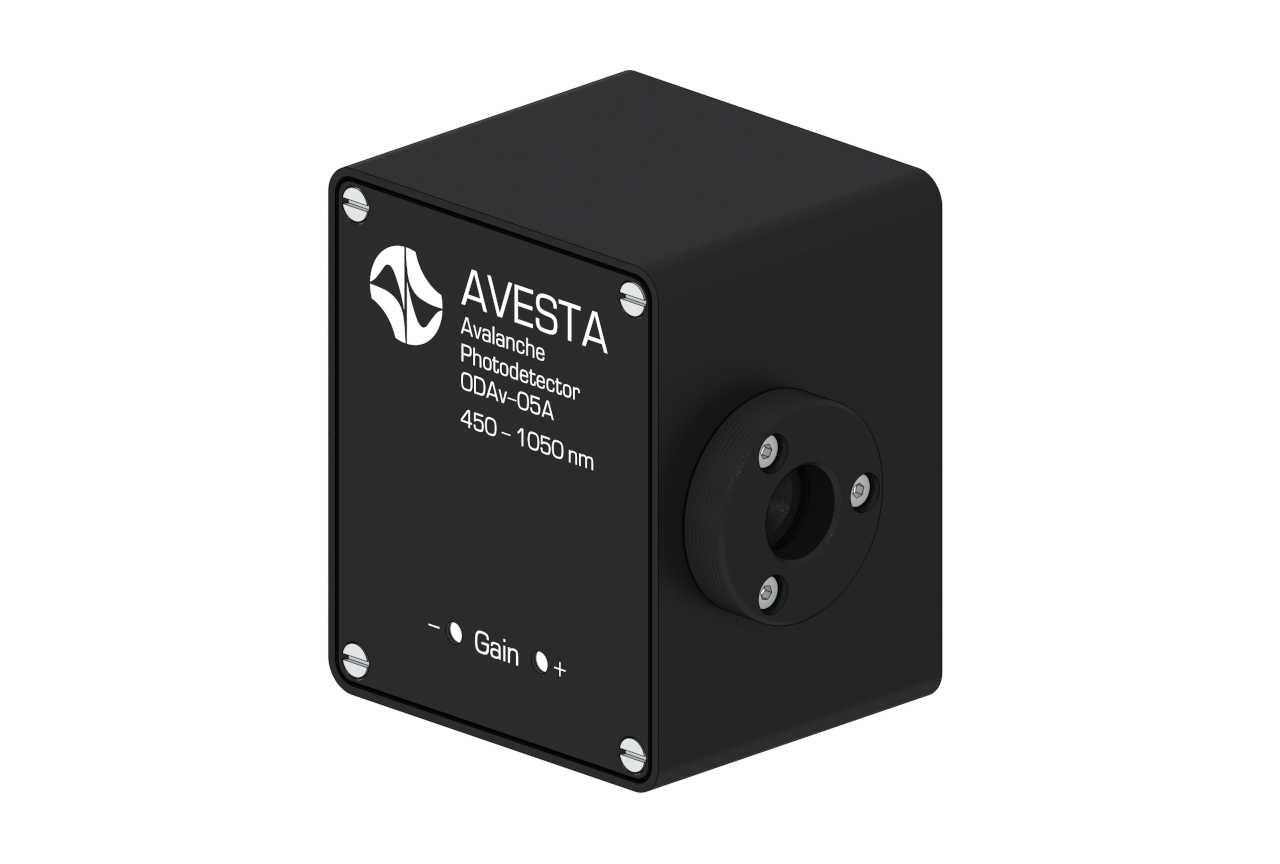

ODAv-05A. Лавинный фотоприёмник
| Параметр | Условия* | Мин. | Типичное | Макс. | Ед. изм. |
| Тип фотодиода | Si-ADP | ||||
| Диаметр активной области | 500 | мкм | |||
| Спектральный диапазон | 450 - 1050 | нм | |||
| Рабочий диапазон частот | RL = 50 Ом, U = 9 В | 1 – 700 | МГц | ||
| Полоса пропускания по уровню -3 дБ | RL = 50 Ом, U = 9 В, G = 0 дБ | 1 – 600 | МГц | ||
| Время нарастания/спада импульсной характеристики по уровню 10/90% | RL = 50 Ом, U = 9 В | 270 / 460 | пс | ||
| Номинальная чувствительность** | λ = 850 нм, RL = 50 Ом, G = 0 дБ, f = 20 МГц, U = 9 В |
50 | кВ/Вт | ||

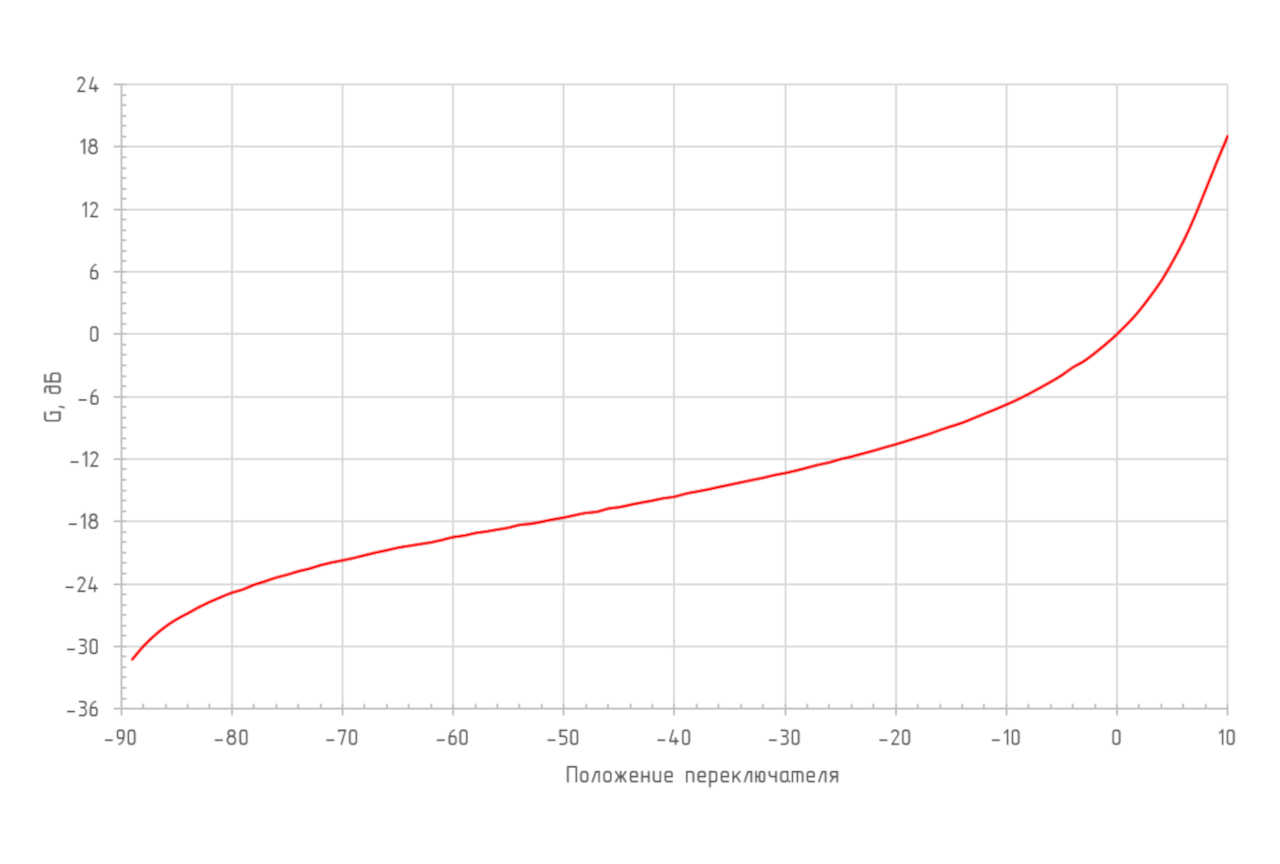

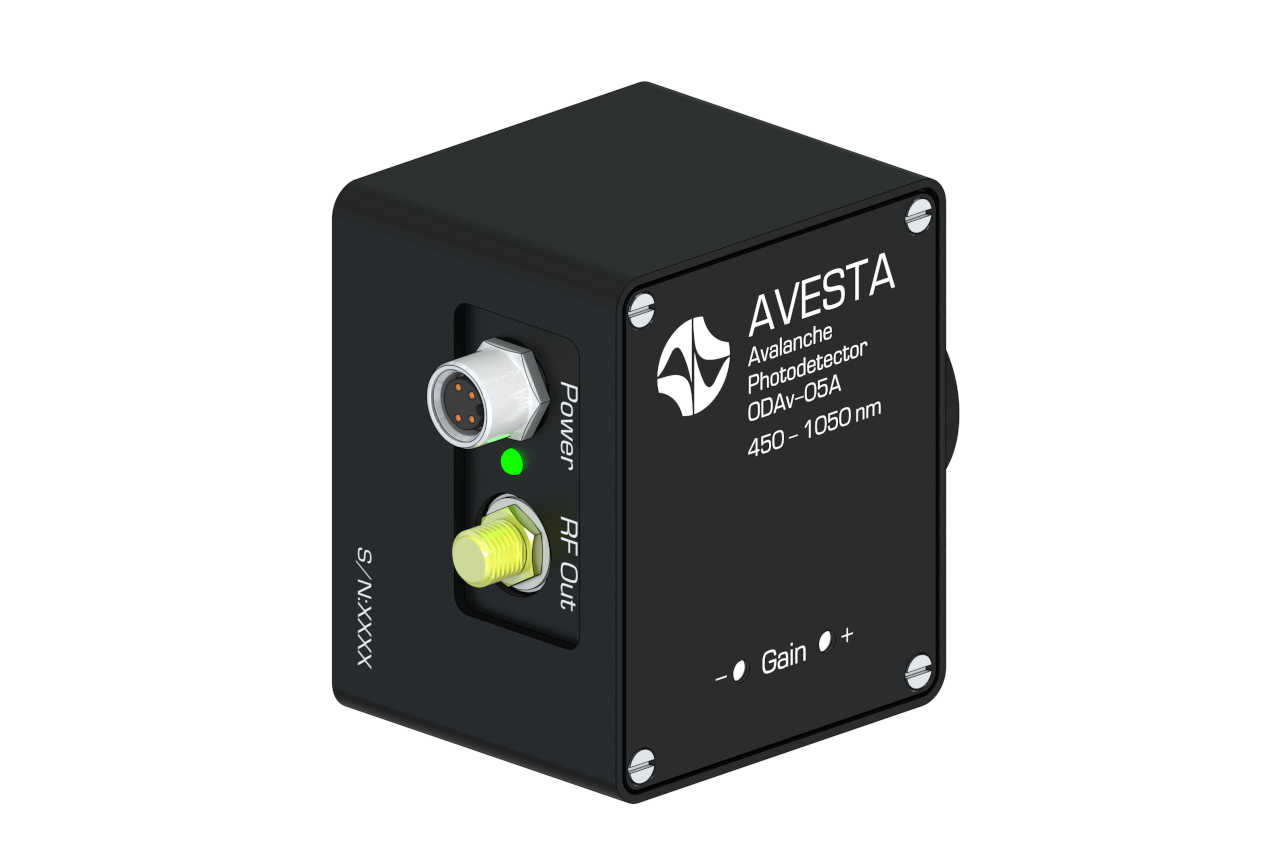

| Диапазон перестройки чувствительности (G), 100 позиций | λ = 850 нм, f = 10 МГц, U = 9 В | от -31 до 19 | дБ | ||
| Эквивалентная мощность шума (NEP) | λ = 850 нм, f = 10 МГц, G = 0 дБ, U = 9 В | 0,3 | пВт/√Гц | ||
| Напряжение шума (RMS) на выходе в полосе 0 – 500 МГц | RL = 50 Ом, U = 9 В | 470 | мкВ | ||
| Максимальная рабочая средняя падающая оптическая мощность | 5 | мкВт | |||
| Максимально допустимая средняя падающая оптическая мощность | 10 | мкВт | |||
| Максимальный уровень выходного сигнала | RL = 50 Ом, U = 9 В | 1,3 | В | ||
| Тип выхода | AC | ||||
| Выходное сопротивление | 50 | Ом | |||
| Напряжение питания | AC/DC Adapter 9V-0,3Ax2 | 9 | В | ||
| Сторонний источник питания | 8 | 9 | 15 | В | |
| Потребляемая мощность | U = 9 В | 3 | Вт | ||
| Оптический вход | Free-space | ||||
| Выходной разъем (RF OUT) | SMA | ||||
| Разъем питания | M8-pico | ||||
| Рабочая температура | 10 | 40 | °С | ||
| Температура хранения и транспортировки | -20 | 70 | °С | ||
| Допустимый уровень относительной влажности | При температуре менее 30°С | 90 | % | ||
| При температуре от 30 до 40°С | 60 | % | |||
| Габариты | Д x Ш x В | 63,0 x 64,5 x 47,5 | мм | ||
| Масса | Без блока питания | 250 | г | ||
* RL – сопротивление нагрузки, λ – длина волны падающего на фотоприемник излучения, U – напряжение питания, Т – рабочая температура.
** В режиме малого сигнала, в позиции переключателя перестройки чувствительности (Gain) -10-ая позиция от максимальной.
Фотоприемник ODAv-05A реализован на основе кремниевого лавинного фотодиода с диаметром активной области 500 мкм и малошумящего усилителя. Он обеспечивает детектирование оптических сигналов в спектральном диапазоне от 450 до 1050 нм, в полосе от 1 до 700 МГц.
Фотоприемник состоит из трех основных частей - лавинного фотодиода, включенного на нагрузку R, регулируемого высоковольтного источника HV и выходного усилительного каскада.
Уровень лавинного усиления регулируется за счет изменения напряжения на высоковольтном источнике HV с помощью кнопок Gain (всего 100 позиций). Так же за счет изменения высокого напряжения осуществляется компенсация коэффициента усиления в зависимости от температуры (по заранее известному температурному коэффициенту, с помощью дополнительного терморезистора). Электрический сигнал с лавинного фотодиода через проходной конденсатор С поступает на радиочастотный малошумящий усилитель А, где дополнительно усиливается до необходимого уровня.
Питание фотоприемника осуществляется от внешнего биполярного источника питания через разъем POWER напряжением ±9 В. Для снижения влияния помех по цепям питания они развязываются с помощью синфазного EMI-фильтра и каскада линейных стабилизаторов.
Для определения парт-номера той или иной модели фотоприёмника воспользуйтесь следующей системой обозначений:
