TiF-100. Титан-сапфировый фемтосекундный лазер
Фемтосекундный титан-сапфировый осциллятор с максимальной выходной мощностью; имеет самый широкий диапазон перестройки из семейства TiF.
| Матрица стандартных моделей и доступных лазеров накачки | ||||
| TiF-100ST (стандартный) | TiF-100LW (длинноволновый) | |||
| Мощность лазера накачки | Перестройка | Выходная мощность1) | Перестройка | Выходная мощность |
| 4 Вт | 735-870 нм | >500 мВт | n/a | n/a |
| 5 Вт | 730-875 нм | >650 мВт | 830-950 нм | >200 мВт на 950 нм |
| 6 Вт | 725-880 нм | >850 мВт | 830-960 нм | >200 мВт на 960 нм |
| 8 Вт | 720-885 нм | >1.25 Вт нм | 830-970 нм | >200 мВт на 970 нм |
| 10 Вт | 715-890 нм | >1.55 Вт | 830-980 нм | >150 мВт на 980 нм |
| 12 Вт | 715-890 нм | 1.8 Вт | 830-990 нм | >150 мВт на 990 нм |
| По запросу оба диапазона перестройки могут быть перекрыты в одной лазерной системе путем замены оптики. | ||||
| Общие оптические характеристики | |
| Длительность импульса1) | <100 фс |
| Ширина спектра на 800 нм1) (FWHM) | >8 нм |
| Частота следования импульсов (фикс.) | 80±10 МГц |
| Лазер накачки | интегрированный или внешний низкошумящий стабильный непрерывный лазер в диапазоне 500...550 нм мощностью до 18 Вт |
| Поперечная мода и М2 | TEM00 (M2 <1.2) |
| Диаметр пучка (по 1/e^2) | <2 мм |
| Выходная поляризация | линейная, горизонтальная, PER >20 дБ |
| Расходимость | <1 мрад |
| Долговременная стабильность2) | <0.2% скз |
| Шум3) | <0.1% скз |
| Размеры (Д × Ш × В) | |
| Оптический блок | 516 × 350 × 118 мм (включая интегрированный лазер накачки до 12 Вт) |
| Блок управления лазера накачки | 353 × 360 × 119 мм |
| Чиллер | 430 × 440 × 190 мм (4U 19") |
| Требования к помещению и электропитанию | |
| Температура воздуха | 15-30 °C |
| Относительная влажность | <60%, без образования конденсата |
| Питание | однофазное; 100-240 В AC; 50/60 Гц |
| Потребление | <2 кВт |
| Доступные заводские комплектации системы4) | |
| Термостабилизированный монолитный корпус | включен в любую комплектацию |
| SMA синхровыход цуга импульсов и светодиод индикации режима синхронизации мод | включен в любую комплектацию |
| Комплектация “Авто” | - встроенный спектрометр - перестройка длины волны одним кликом с сохранением пресетов - встроенный измеритель выходной мощности - активная стабилизация выходной мощности - автоматический мод-локинг и его мониторинг - ПО для Windows с конфигурируемыми виджетами Требования к ПК: порт USB 2.0, Windows 10 |
| Комплектация "Базовая" (по умолчанию) | - кнопочный стартер - перестройка длины волны через порт USB 2.0 и ПО с помощью щели с шаговым двигателем (калибровка по нумерации шагов) Требования к ПК: порт USB 2.0, Windows 10 |
| Комплектация “Ручная” | - кнопочный стартер - ручная щель для перестройки длины волны |
| 1) - на центральной длине волны 800 нм; 2) - после выхода на режим с холодного старта в течение 30 мин; измерение в течение 12 часов непрерывной работы при одинаковых условиях окружающей среды при использовании поставляемого/рекомендованного чиллера с достаточной мощностью и поставляемого/рекомендованного интегрированного лазера накачки с высокой стабильностью и малым шумом; при включенной функции активной стабилизации выходной мощности (пакет "Авто"); 3) - полоса измерения от 10 Гц до 10 МГц; 4) - пожалуйста, укажите желаемую комплектацию при запросе; по запросу возможны иные сочетания параметров и элементов системы. |
|
TiF-100 – титан-сапфировый лазерный генератор, обладающей наиболее широкими возможностями перестройки центральной длины волны и излучающий спектрально-ограниченные импульсы длительностью короче 100 фс. Среди лазеров серии TiF, данная модель обладает наибольшей выходной средней мощностью, как в режиме импульсной фемтосекундной генерации, так и в режиме непрерывной генерации с узкой линией. Во всех вариантах исполнения TiF-100 для установки доступен дополнительный двулучепреломляющий фильтр, позволяющий получать лазерную генерацию в непрерывном режиме, характеризующимся узкой спектральной линией, перестраиваемой в тех же пределах, что и центральная длина волны спектра фемтосекундной генерации, что значительно расширяет спектр областей применения данной модели лазера. Монолитный термостабилизированный несущий корпус TiF-100 обеспечивает прекрасную пассивную стабильность параметров выходного излучения. Флуктуации выходной мощности излучения TiF-100 в режиме активной стабилизации (в конфигурации "Авто") не превышают 0.1% СКЗ.
Лазеры серии TiF-100 могут быть использованы, как с установленными отдельно, так и с встроенными твердотельными зелёными (515 - 532 нм) лазерами накачки различной мощности до 12 Вт. Интеграция лазера накачки может быть проведена как на территории заказчика, так и в нашей лаборатории. В версии с внешней накачкой сохраняется возможность её интеграции в титан-сапфировый лазер путём установки накачки в корпус лазера TiF-100 с минимальными дополнительными затратами. Так же в качестве лазера накачки может быть использован лазер ТЕМА Duo, обеспечивающий автоматический старт и поддержание фемтосекундного режима (см. лазер Katyusha).

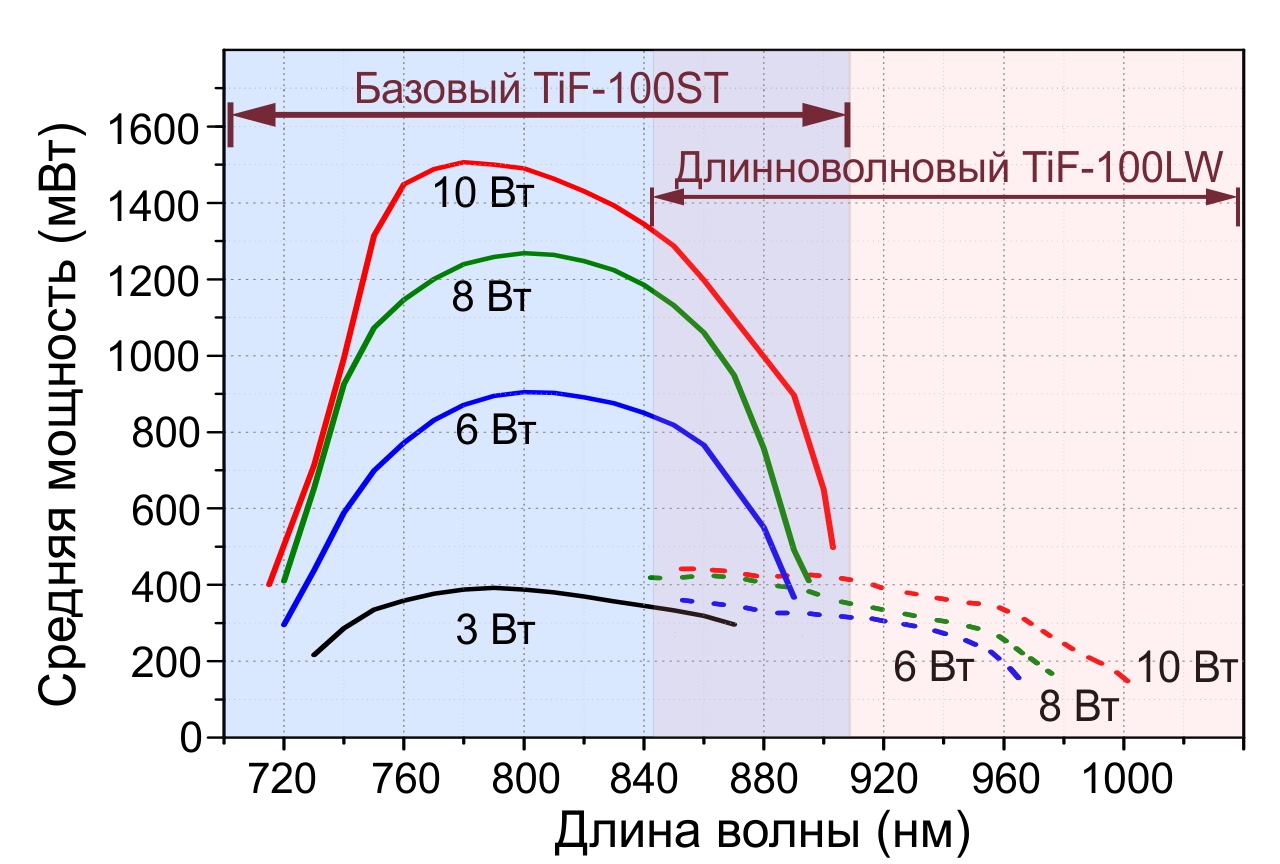

TiF-100 может оснащаться двумя различными наборами внутрирезонаторной оптики: стандартным и длинноволновым. Возможна также комплектация TiF-100 двумя сменными наборами, замена которых может производиться непосредственно пользователем. Диапазон перестройки центральной длины волны и мощность выходного излучения определяются параметрами используемого лазера накачки и типом установленного в лазере набора оптики. С лазером накачки мощностью 12 Вт с двумя наборами зеркал область перестройки центральной длины волны покрывает диапазон от 715 нм до 1040 нм.Длительности импульсов для стандартного набора оптики при настройке лазера на центральную длину волны спектра в 800 нм практически не зависят от мощности лазера накачки и одинаковы для всех конфигураций.
2. LED индикатор, вынесенный на верхнюю панель лазера, который без использования осциллографа дает возможность получить информацию о режимах работы лазера (непрерывная генерация или импульсная - режим синхронизации мод).
3. Дополнительные шаговые приводы отдельных элементов лазерного резонатора.
4. Малогабаритный встроенный спектрометр,
5. Встроенный измеритель выходной мощности лазера,
6. Возможность подключения к лазеру накачки (в случае использования лазера накачки производства компании Lighthouse Photonics) для стабилизации выходной мощности.
7. Программно-аппаратный комплекс, объединяющий указанные элементы в единую систему и реализующий:
- визуализацию на ПК спектра и выходной мощности лазера в реальном времени;
- сбор и оцифровку данных, поступающих со встроенного спектрометра и измерителя мощности, передачу этих данных посредством интерфейса USB и их запись на диске персонального компьютера;
- удалённое измерение ширины спектра излучения и управление длительностью лазерного импульса посредством ПК в режиме реального времени;
- удалённое измерение и управление центральной длиной волны спектра лазерного излучения посредством ПК в режиме реального времени;
- легкий запуск фемтосекундного режима с ПК;
- возможность удалённого управления лазером накачки;
- стабилизацию средней мощности излучения титан-сапфирового лазера за счёт петли обратной связи с лазером накачки.
1. Быстрый фотоприемник, установленный в лазере, который дает возможность как индикации, при помощи осциллографа, режима работы лазера (непрерывная генерация или импульсная генерация в режиме синхронизации мод), так и позволяет синхронизировать с лазером внешнее оборудование.
2. LED индикатор, вынесенный на верхнюю панель лазера, который без использования осциллографа дает возможность получить информацию о режимах работы лазера (непрерывная генерация или импульсная - режим синхронизации мод).
3. Дополнительный шаговый привод, который позволяет производить управление центральной длиной волны спектра при помощи вынесенного проводного пульта управления.
1. Быстрый фотоприемник, установленный в лазере, который дает возможность как индикации, при помощи осциллографа, режима работы лазера (непрерывная генерация или импульсная генерация в режиме синхронизации мод), так и позволяет синхронизировать с лазером внешнее оборудование.
2. LED индикатор, вынесенный на верхнюю панель лазера, который без использования осциллографа дает возможность получить информацию о режимах работы лазера (непрерывная генерация или импульсная - режим синхронизации мод).
3. Возможность ручной перестройки длины волны лазерного спектра и настройки длительности импульса при помощи вынесенных на стенки лазера микрометрических винтов.Компактный дизайн лазерной головки TiF-100 позволяет пользователю сохранить максимум свободного пространства на оптическом столе и облегчает интеграцию данной модели лазера в сложные оптические схемы.
- переключаемые fs/CW режимы, режим CW с узкой линией излучения;
- синхронизация с внешней РЧ опорой или оптическим источником (другим лазером) с помощью блока ФАПЧ ALock;
- длины волн на заказ от 690 до 1040 нм.
- Биологическая визуализация
- Исследования со сверхвысоким временным разрешением
- Оптическая когерентная томография
- Время-разрешённая фотолюминесцентная спектроскопия
- Фотолюминесцентная спектроскопия биологических маркеров
- Исследования с использованием аттосекундных импульсов и рентгеновского излучения
- Фемтосекундная когерентная спектроскопия комбинационного антистоксового рассеяния света (КАРС-спектроскопия)
- Терагерцовая спектроскопия (ТГц-спектроскопия)
- Спектроскопия оптического зондирования (pump-probe)
- 2D ИК спектроскопия
- Преобразование лазерного излучения
- Разработка лазерных систем, интеграция и усиление
- Телекоммуникации и исследования полупроводников
