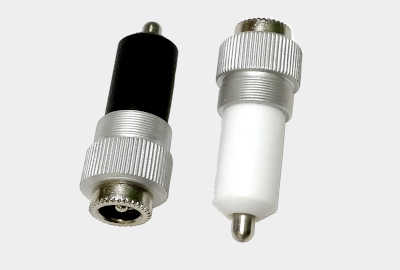

Переходник питания Adapter A23

Переходник питания для подключения внешнего источника питания к фотоприёмникам серии OD.

Стандартные модели

• Adapter-A23/5,5x2,5

• Adapter-A23/5,5x2,1

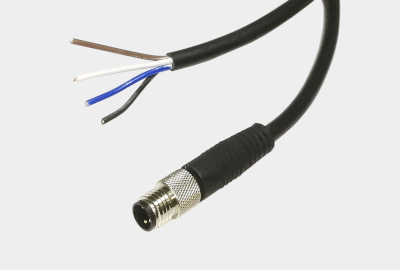

Шнур питания Cable M8-pico

Четырёхпроводной шнур для подключения фотоприёмников к источнику питания.

Стандартные модели

• CableM8pico-M8pM/M8pM-2

• CableM8pico-2.5/M8pM-2

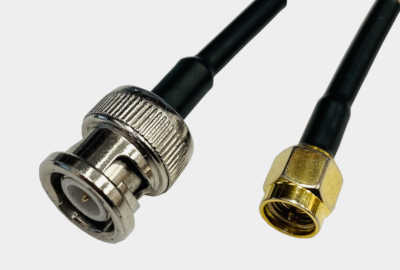

РЧ шнур RF Cable

Радиочастотный шнур RF Cable для подключения фотоприёмников к измерительному оборудованию.

Стандартные модели

• RFCable-RG58-SMA/BNC-2

• RFCable-RG58-SMA/SMA-2

• RFCable-RG316-SMA/BNC-2

• RFCable-RG316-SMA/SMA-2

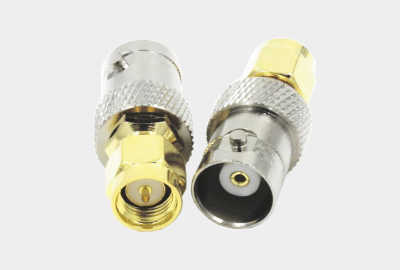

РЧ переходник RF Adapter

Радиочастотный переходник для подключения фотоприёмника непосредственно на вход измерительного оборудования.

Стандартные модели

• RFAdapter-SMA/BNC

• RFAdapter-SMA/SMA

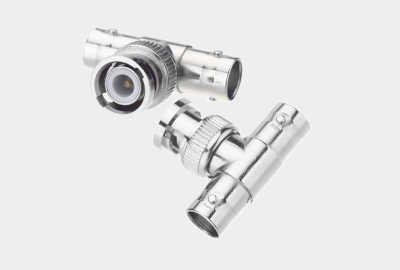

РЧ тройник RF Tee Adapter

Радиочастотный тройник RF Tee Adapter для разветвления сигнала с фотоприёмника.

Стандартные модели

• RFTeeAdapter-SMA-J/P/J

• RFTeeAdapter-BNC-J/P/J

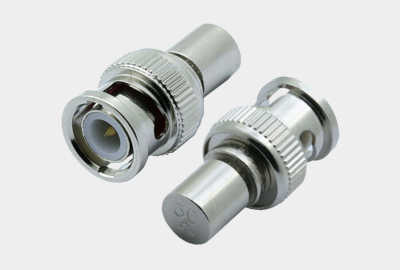

РЧ нагрузка RF Terminator

Радиочастотная нагрузка RF Terminator предназначена для согласования РЧ-выхода фотоприёмника со входом измерительного оборудования.

Стандартные модели

• RFTerminator-BNC-50-1/4

• RFTerminator-SMA-50-1/4

Cветофильтры Colored Glass Filters

Cветофильтры Colored Glass Filters на основе цветных стекол, установленные в цилиндрической оправе с двумя резьбами (М25x1 внутренняя и М25x1 внешняя).

Стандартные модели

• CGF-M25x1-NS-9-2

• CGF-M25x1-NS-10-2

• CGF-M25x1-NS-12-2

• CGF-M25x1-NS-13-2

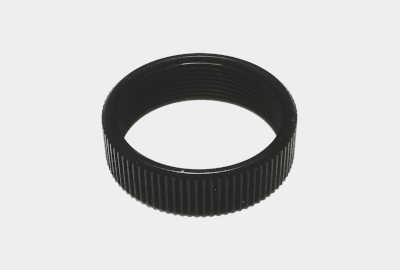

Переходная гайка/тубус TNut M25x1

Переходная гайка/тубус TNut M25x1 с внутренней резьбой M25x1. Может использоваться для крепления на входную апертуру фотоприёмников различных светофильтров, линз и т.п.

Стандартные модели

• TNutM25x1-10

• TNutM25x1-15

• TNutM25x1-20

• TNutM25x1-30

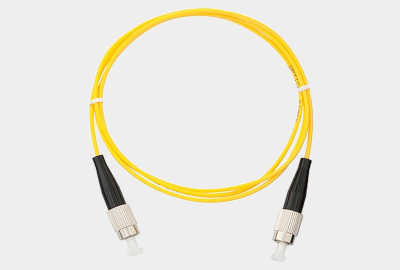

Волоконно-оптический шнур Opt Cable

Волоконно-оптический шнур Opt Cable для подключения фотоприёмников к источникам оптических сигналов.

Стандартные модели

• OptCable-3-SM9/125(G652D)-FC/U-FC/U-2

• OptCable-3-SM9/125(G652D)-FC/U-FC/A-2

• OptCable-3-MM50/125(OM2)-FC/U-FC/U-2

• OptCable-3-MM62.5/125(OM1)-FC/U-FC/U-2

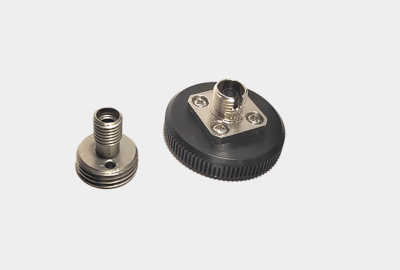

Волоконные адаптеры Fiber Adapters

Волоконные адаптеры Fiber Adapters для подключения оптических волокон на вход фотоприёмников без волоконного входа серий OD, ODA и ODAv.

Стандартные модели

• FA-FC-1

• FA-SMA-2

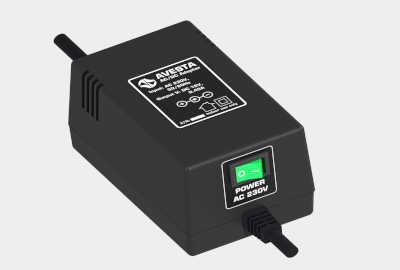

ИП AC/DC Adapter 12V-0,45A

Источник питания с низким уровнем импульсных шумов, специально разработанный для питания фотоприёмников и блоков оптических биений.

Выходное напряжение	12 В
Максимальный ток нагрузки	0,45 А
Максимальная потребляемая мощность	12 Вт

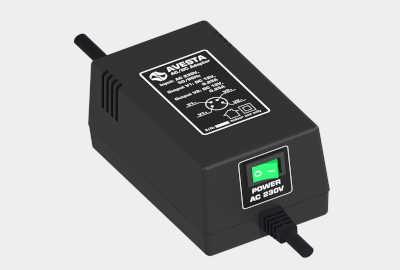

ИП AC/DC Adapter 12V-0,25Ax2

Источник питания с низким уровнем импульсных шумов, специально разработанный для питания фотоприёмников и блоков оптических биений.

Выходное напряжение	12 В
Максимальный ток нагрузки	0,25 А
Максимальная потребляемая мощность	14 Вт

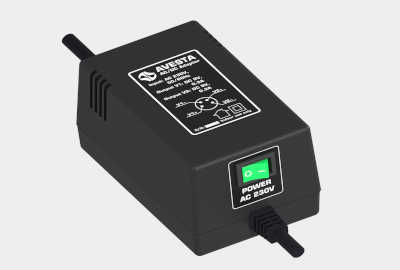

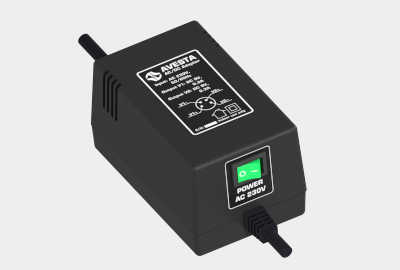

ИП AC/DC Adapter 9V-0,3Ax2

Источник питания с низким уровнем импульсных шумов, специально разработанный для питания фотоприёмников и блоков оптических биений.

Выходное напряжение	9 В
Максимальный ток нагрузки	0,3 А
Максимальная потребляемая мощность	14 Вт

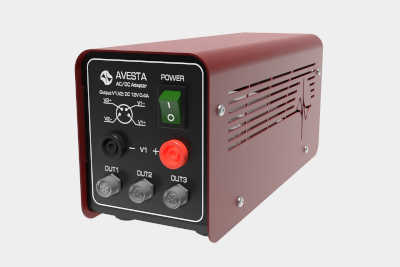

Многоканальный ИП LPS-12

Многоканальный источник питания с низким уровнем импульсных шумов, специально разработанный для питания фотоприёмников.

Выходное напряжение	12 В
Максимальный ток нагрузки	0,4 А
Максимальная потребляемая мощность	25 Вт

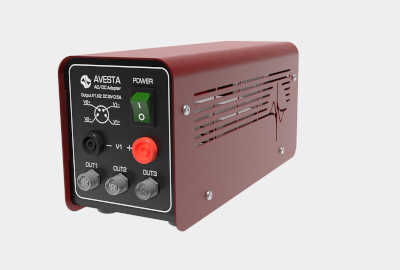

Многоканальный ИП LPS-9

Многоканальный источник питания с низким уровнем импульсных шумов, специально разработанный для питания фотоприёмников.

Выходное напряжение	9 В
Максимальный ток нагрузки	0,5 А
Максимальная потребляемая мощность	20 Вт

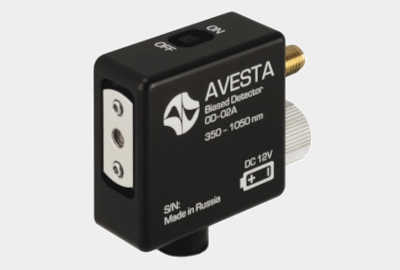

OD-02А

Фотоприемник на основе кремниевого PIN-фотодиода с диаметром активной области 200 мкм.

Спектральный диапазон	350-1050 нм
Полоса пропускания	до 1800 МГц
Время нарастания	от 100 пс
Размер активной области	200 мкм

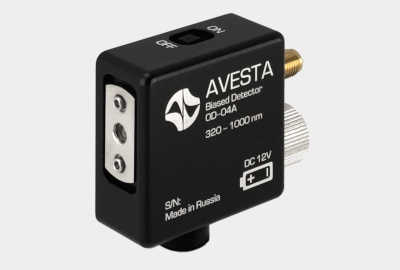

OD-04А

Фотоприемник на основе кремниевого PIN-фотодиода с диаметром активной области 400 мкм.

Спектральный диапазон	320-1000 нм
Полоса пропускания	до 1500 МГц
Время нарастания	от 130 пс
Размер активной области	400 мкм

OD-04АFC

Фотоприемник на основе кремниевого PIN-фотодиода с волоконно-оптической FC розеткой на корпусе.

Спектральный диапазон	320-1000 нм
Полоса пропускания	до 1500 МГц
Время нарастания	от 130 пс
Размер активной области	400 мкм

OD-04АL

Фотоприемник на основе кремниевого PIN-фотодиода c шариковой линзой и диаметром активной области 400 мкм.

Спектральный диапазон	320-1000 нм
Полоса пропускания	до 1500 МГц
Время нарастания	от 130 пс
Размер активной области	400 мкм

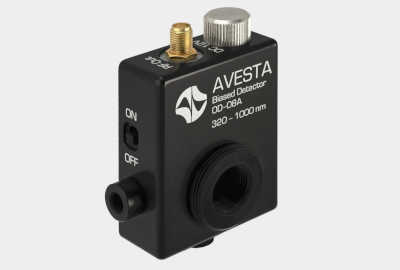

OD-08А

Фотоприемник на основе кремниевого PIN-фотодиода с диаметром активной области 800 мкм.

Спектральный диапазон	320-1000 нм
Полоса пропускания	до 700 МГц
Время нарастания	от 430 пс
Диаметр активной области	800 мкм

OD-3А

Фотоприемник на основе кремниевого PIN-фотодиода с размером активной области 2,6 х 2,9 мм.

Спектральный диапазон	430-1100 нм
Полоса пропускания	до 12 МГц
Время нарастания	от 25 нс
Размер активной области	2,6 х 2,9 мм (7,5 мм²)

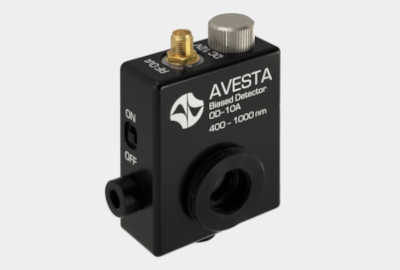

OD-10А

Фотоприемник на основе кремниевого фотодиода с диаметром активной области 10 мм.

Спектральный диапазон	400-1000 нм
Полоса пропускания	до 1,5 МГц
Время нарастания	от 150 нс
Диаметр активной области	10 мм

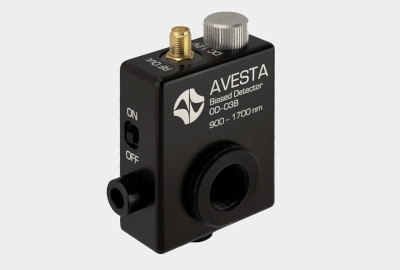

OD-03B

Фотоприемник на основе InGaAs PIN-фотодиода с диаметром активной области 300 мкм.

Спектральный диапазон	900-1700 нм
Полоса пропускания	до 700 МГц
Время нарастания	от 450 пс
Диаметр активной области	300 мкм

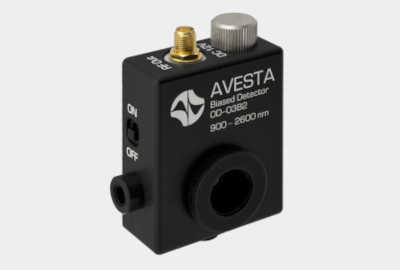

OD-03B2

Фотоприемник на основе InGaAs PIN-фотодиода с диаметром активной области 300 мкм.

Спектральный диапазон	900-2600 нм
Полоса пропускания	до 65 МГц
Время нарастания	от 6 нс
Диаметр активной области	300 мкм

OD-1B

Фотоприемник на основе InGaAs PIN-фотодиода с диаметром активной области 1 мм.

Спектральный диапазон	900-1650 нм
Полоса пропускания	до 60 МГц
Время нарастания	от 5 нс
Диаметр активной области	1 мм

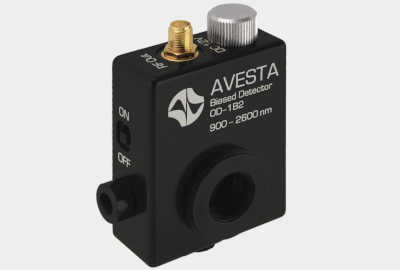

OD-1B2

Фотоприемник на основе InGaAs PIN-фотодиода с диаметром активной области 1 мм.

Спектральный диапазон	900-2600 нм
Полоса пропускания	до 12 МГц
Время нарастания	от 30 нс
Диаметр активной области	1 мм

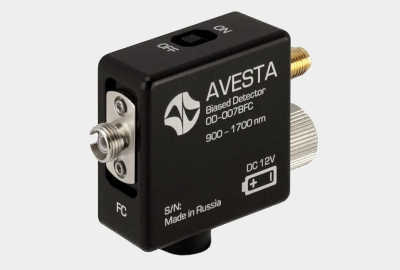

OD-007BFC

Фотоприемник на основе InGaAs PIN-фотодиода с волоконно-оптической FC розеткой на корпусе.

Спектральный диапазон	900-1700 нм
Полоса пропускания	до 3100 МГц
Время нарастания	от 45 пс
Диаметр активной области	75 мкм

OD-007BF

Фотоприемник на основе InGaAs PIN-фотодиода с волоконно-оптическим коннектором FC/APC.

Спектральный диапазон	900-1700 нм
Полоса пропускания	до 2500 МГц
Время нарастания	от 120 пс
Диаметр активной области	ОВ 9/125 мкм

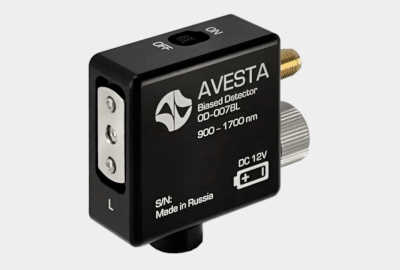

OD-007BL

Фотоприемник на основе InGaAs PIN-фотодиода с шариковой линзой и диаметром активной области 75 мкм.

Спектральный диапазон	900-1700 нм
Полоса пропускания	до 3100 МГц
Время нарастания	от 45 пс
Диаметр активной области	75 мкм

ODHF-BFC BW12G

Фотоприемник на основе InGaAs PIN-фотодиода с волоконно-оптической розеткой FC-APC и полосой пропускания до 12 ГГц.

Спектральный диапазон	900-1700 нм
Полоса пропускания	до 12 ГГц

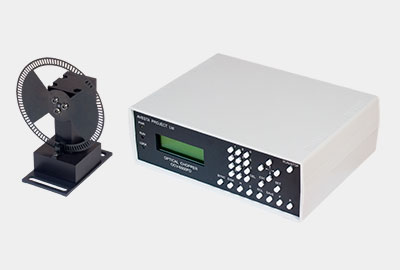

OCV-7000FD

Оптомеханический модулятор предназначен для прерывания оптических лучей с заданной частотой и фазой относительно опорного сигнала.

Частота модуляции	4-7000 Гц
Установка сдвига фазы	±90°

ODA-04A

Фотоприемник на основе кремниевого PIN-фотодиода с диаметром активной области 0.4 мм и малошумящего усилителя. Спектральный диапазон от 320 до 1000 нм.

Спектральный диапазон	320-1000 нм
Полоса пропускания	до 300 МГц
Время нарастания	2 нс
Коэффициент усиления	до 35 кВ/А
Диаметр активной области	0.4 мм

ODA-3А SG

Фотоприемник на основе кремневого PIN-фотодиода с размером активной области 2,6 х 2,9 мм и усилителя с переменным коэффициентом усиления.

Спектральный диапазон	430-1100 нм
Полоса пропускания	до 12 МГц
Коэффициент усиления	до 2300 кВ/А
Переключаемый коэффициент усиления	0 – 70 дБ (8 позиций)
Размер активной области	2,6 х 2,9 мм (7,5 мм²)

ODA-007BFC

Фотоприемник на основе InGaAs PIN-фотодиода с диаметром активной области 75 мкм, усилителем и волоконной розеткой на корпусе. Спектральный диапазон от 900 до 1700 нм.

Спектральный диапазон	900-1700 нм
Полоса пропускания	до 300 МГц
Время нарастания	1 нс
Коэффициент усиления	до 35 кВ/А
Диаметр активной области	75 мкм

ODA-03B

Фотоприемник на основе InGaAs PIN-фотодиода с диаметром активной области 0.3 мм и малошумящего усилителя. Спектральный диапазон от 900 до 1700 нм.

Спектральный диапазон	900-1700 нм
Полоса пропускания	до 300 МГц
Время нарастания	2 нс
Коэффициент усиления	до 35 кВ/А
Диаметр активной области	0.3 мм

ODA-1B SG

Фотоприемник на основе InGaAs PIN-фотодиода с диаметром активной области 1 мм и усилителя с переменным коэффициентом усиления.

Спектральный диапазон	900-1650 нм
Полоса пропускания	до 9,5 МГц
Коэффициент усиления	до 2310 кВ/А
Переключаемый коэффициент усиления	0 – 70 дБ (8 позиций)
Размер активной области	диаметр 1 мм

ODAv-05A

Фотоприемник на основе Si лавинного фотодиода с диаметром активной области 500 мкм и малошумящего усилителя, в полосе от 1 до 700 МГц.

Спектральный диапазон	450-1050 нм
Рабочая полоса частот	от 1 до 700 МГц
Коэффициент усиления	до 50 кВ/Вт
Перестройка лавинного усиления	-31 дБ ... 19 дБ (100 позиций)
Диаметр активной области	500 мкм

ODAv-05A2

Фотоприемник на основе Si лавинного фотодиода с диаметром активной области 500 мкм и малошумящего усилителя, в полосе от 1 до 500 МГц.

Спектральный диапазон	200-950 нм
Рабочая полоса частот	от 1 до 500 МГц
Коэффициент усиления	до 30 кВ/Вт
Перестройка лавинного усиления	-22 дБ ... 13 дБ (100 позиций)
Диаметр активной области	500 мкм

ODAv-02B

Фотоприемник на основе InGaAs лавинного фотодиода с диаметром активной области 200 мкм и малошумящего усилителя, в полосе от 1 до 250 МГц.

Спектральный диапазон	900-1700 нм
Рабочая полоса частот	1-250 МГц
Коэффициент усиления	до 2 МВ/Вт
Перестройка лавинного усиления	10 раз (100 позиций)
Диаметр активной области	200 мкм

ODAv-02B BW250

Фотоприемник на основе InGaAs лавинного фотодиода с диаметром активной области 200 мкм и малошумящего усилителя, в полосе от 0,05 до 400 МГц.

Спектральный диапазон	900-1700 нм
Рабочая полоса частот	от 1 до 400 МГц
Коэффициент усиления	до 245 кВ/Вт
Перестройка лавинного усиления	10 раз (100 позиций)
Диаметр активной области	200 мкм

ASP-75m

Младшая модель из серии спектрометров ASP обладает миниатюрными размерами и малым весом, при этом сохраняя оптимальное спектральное разрешение для решения многих задач.

Спектральный диапазон	190-1100 нм
Спектральное разрешение	до 0.05 нм
Динамический диапазон	1000:1
Фокусное расстояние	75 мм

ASP-150

Универсальный спектрометр для решения самых разнообразных задач спектроскопии. Модель ASP-150T позволяет производить измерения в более широкой области спектра за счет специального поворотного механизма, не проигрывая при этом в разрешающей способности.

Спектральный диапазон	190-1100 нм
Спектральное разрешение	до 0.017 нм
Динамический диапазон	1000:1
Фокусное расстояние	150 мм

ASP-IR

Линейка ИК спектрометров c оригинальным сканирующим механизмом, позволяющим вести измерения в инфракрасном диапазоне без использования дорогостоящей CCD линейки.

Возможный спектральный диапазон	500-3450 нм
Спектральное разрешение	от 0.5 нм
Скорость сканирования	400 нм/с
Вход	free-space и волоконный

SPECKIT-VI

Набор для изучения работы спектрометра поглощения, который может быть использован и как разборная модель спектрометра, на основе которой можно проводить обучение сборке оптических схем.

Спектральный диапазон	400-1100 нм
Разрешение	0.1..1 нм
Динамический диапазон	1000:1

ФТ-Скан

Высокоточный ТГц спектрометр по схеме интерферометра Майкельсона с получением ТГц-спектров путем преобразования Фурье.

Диапазон частот	от 0.1 до 3.0 ТГц
Разрешение	не хуже 10 ГГц
Апертура	50 мм

TPS-PCA800

Терагерцовый импульсный спектрометр на базе оригинальных ТГц фотопроводящих антенн LT-GaAs и портативного фемтосекундного волоконного лазера.

Спектральный диапазон	до 4.5 ТГц
Динамический диапазон	>65 дБ
Спектральное разрешение	<5 ГГц

SL-TCD

Компактный сенсор c USB интерфейсом на основе высокочувствительной ПЗС линейки TCD1304

Спектральный диапазон	400-1100 нм / 190-1100 нм
Число пикселей	3648 (8х200 мкм)
Динамический диапазон	1000:1

AA-DD

Сканирующие автокорреляторы с быстрой линией задержки позволяют проводить измерения лазерных генераторов и усилителей с высокой точностью в реальном времени.

Диапазон длин волн	450-3200 нм
Диапазон длительностей	10 фс - 30 пс
Мин. входная частота	от 10 Гц
Чувствительность	100 мВт^2

AA-M

Сканирующий автокоррелятор с быстрой линией задержки, разработанный для использования в составе стенда для микроскопии. Оснащен как внутренним детектором, так и внешним выносным детектором.

Диапазон длин волн	450-2000 нм
Диапазон длительностей	20 фс - 12 пс
Мин. входная частота	от 10 кГц
Чувствительность	100 мВт^2

IRA

Сканирующие автокорреляторы с длинной линией задержки на шаговом двигателе подходят для измерения фемтосекундных и пикосекундных источников излучения с широким диапазоном выходных длительностей импульсов. Диапазон длин волн - от видимого до среднего ИК.

Диапазон длин волн	450 нм - 11 мкм
Диапазон длительностей	50 фс - 250 пс
Мин. входная частота	от 10 Гц
Чувствительность	от 1 Вт^2

ASF

Одноимпульсный автокоррелятор предназначен для регистрации длительности сверхкоротких импульсов лазерных генераторов и усилителей, а также для настройки усилительных систем в реальном времени.

Возможный диапазон длин волн	400-2200 нм
Диапазон длительностей	5 фс...20 пс
Частота повторения	однократный - 150 МГц
Чувствительность	1 мкДж в одноимпульсном режиме

SPIDER

Прибор предназначен для измерения спектральной фазы и спектральной интенсивности фемтосекундных лазерных импульсов.

Спектральный диапазон	550-1100 нм
Диапазон длительности импульса	5-320 фс
Чувствительность	100 мВт при 100 МГц; 1 мкДж в одноимпульсном режиме
Частота повторения импульсов на входе	любая

COMET

Прибор используется для измерения контраста лазерных фемтосекундных импульсов и определения пьедестала импульса, пред- и пост-импульсов, а также усиленного спонтанного излучения в фемтосекундных лазерных системах.

Возможный диапазон длин волн	700-1500 нм
Диапазон сканирования	до 4 нс
Динамический диапазон	10¹⁰
Чувствительность	50-100 мкДж

OG-B/F

Селектор импульсов с фиксированной длительностью окна пропускания применяется для выделения одиночных импульсов из цуга фемтосекундных импульсов, а также для целей инжекции и эжекции при конструировании усилительных систем, улучшения их контраста.

Возможный диапазон рабочих длин волн	200...2700 нм
Выходная частота следования	до 1 МГц
Время нарастания	от 700 пс
Чистая апертура	до 20 мм
Контраст	>1500:1

OG-V

Селекторы импульсов OG-V имеют настраиваемую длительность окна пропускания для выделения групп соседствующих импульсов из цуга фемтосекундных импульсов.

Диапазон возможных рабочих длин волн	200-2700 нм
Выходная частота следования	до 100 кГц
Время нарастания	7 нс
Длительность окна пропускания	от 20 нс до 10 мкс
Контраст	>1000:1

DA AOM

Компактный драйвер акустооптического модулятора с импульсной модуляцией.

Частота выходного сигнала	65...400 МГц
Выходная мощность	4...6 Вт

AOD-515.110

Акустооптический дефлектор с высоким быстродействием.

Частота сигнала	110 МГц
Длина волны	515 нм

ALock

Универсальная конфигурируемая платформа для построения систем фазовой привязки.

Частота входного сигнала	до 2.8 ГГц
Полоса регулирования ПИД	до 2 МГц
Мощность усилителя для работы с PZT	до 50 Вт

AF

Изоляторы и вращатели Фарадея для оптической развязки и защиты чувствительных к обратной связи источников излучения.

Рабочая длина волны	400-1250 нм
Чистая апертура	до 20 мм
Изоляция	до 60 дБ
Пропускание	до 92%
Порог пробоя	до 5 Дж/см^2

ASG

Генераторы второй оптической гармоники (ВГ) используются для преобразования длины волны фемтосекундного лазерного излучения.

Входная длина волны	720-1600 нм
Выходная длина волны	360-800 нм
Эффективность преобразования	20-50%
Входная энергия в импульсе	до 10 мДж

ATsG

Генераторы второй и третьей оптических гармоник (ВГ и ТГ) используются для преобразования длины волны фемтосекундного лазерного излучения путем удвоения или утроения частоты излучения.

Входная длина волны	750-1600 нм
Выходная длина волны ВГ	375-800 нм
Выходная длина волны ТГ	250-533 нм
Эффективность преобразования	ВГ: 20-50%; ТГ: 3-15%

AFsG

Генераторы второй и четвертой оптической гармоник (ВГ и ЧГ) используются для преобразования длины волны фемтосекундного лазерного излучения.

Входная длина волны	820-1600 нм
Выходная длина волны ВГ	410-800 нм
Выходная длина волны ЧГ	205-400 нм
Эффективность преобразования	ВГ: 20-50%; ЧГ: 3-10%

AMG

Генератор второй, третьей и четвертой оптической гармоник (ВГ, ТГ и ЧГ) используется для преобразования длины волны фемтосекундного лазерного излучения.

Входная длина волны	780-1600 нм
Выходная длина волны ВГ	390-800 нм
Выходная длина волны ТГ	260-533 нм
Выходная длина волны ЧГ	195-400 нм
Эффективность преобразования	ВГ: 30-60%; ТГ: 5-10%; ЧГ: 1-10%

APC

Призменный компенсатор и регулятор дисперсии позволяет управлять длительностью фемтосекундных лазерных импульсов меняя значение дисперсии групповых скоростей (ДГС).

Возможный диапазон длин волн	700-1600 нм
Вносимая дисперсия на 800 нм	от -13800 до +16500 фc^2
Пропускание	>90%
Диаметр входного пучка	до 4 мм

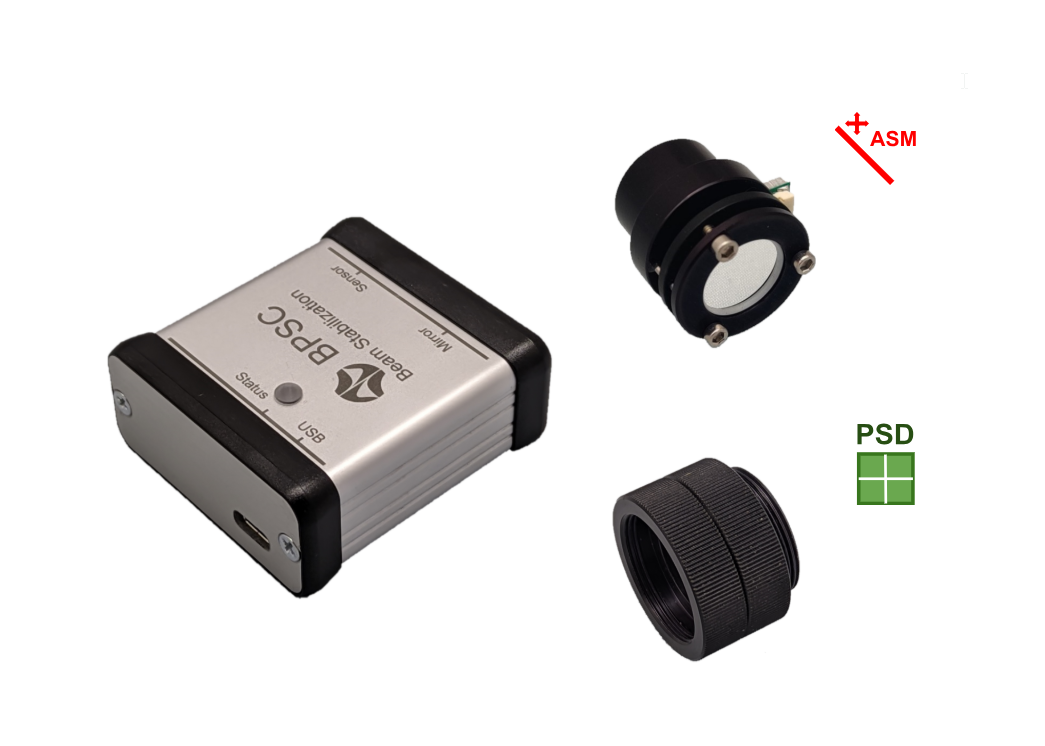

Компоненты активной системы стабилизации пучка (контроллер BPSC, активное зеркало ASM, сенсор PSD)

BPS

Модульная система активной стабилизации лазерного пучка BPS состоит из контроллера, активного зеркала и сенсора положения пучка.

Размер оптики	12.7/25.4 мм
Рабочие длины волн сенсоров	320-1700 нм
Полоса цикла компенсации	до 100 кГц
Диапазон отклонения	1 мрад
Дискретность сенсора/привода	13 бит
Питание/управление	USB-C

OA

Оптические ослабители применяются для ослабления лазерного излучения. Модели с зеркальными поляризаторами, призмами Глана или светоделительными кубиками. Возможность ручного или моторизованного привода.

Рабочая длина волны	250...2000 нм
Пропускание	более 90%
Динамический диапазон	>10^2
Порог пробоя	до 10 Дж/см^2
Апертура	до 15 мм

OCV-6300F

Компактный оптический прерыватель с прецизионным многооборотным сопротивлением, служащим для изменения частоты модуляции, c выходом синхронизации.

Частота модуляции	6-6300 Гц
Точность установки частоты	1 Гц

OCV-SM

Компактный оптический прерыватель на шаговом моторе для медленной модуляции разнообразных световых источников с заданной частотой.

Частота вращения

7.5*10^-5...3 Гц

OS2-12 C-VD

Комбинированная система из оптомеханического модулятора с регулируемой частотой модуляции и оптомеханического прерывателя.

Длительность

1 - 1000 мс

OS2-12

Электромеханический прерыватель (шаттер) c интегрированным контроллером для прерывания лазерных пучков.

Чистая апертура	11 мм
Контроллер	Интегрирован
Частота переключения	до 30 Гц
Скорость переключения	9 / 10 мс
Управление	кнопка / разъем RJ-11
Питание	⎓12 В

GECON

Генераторы суперконтинуума для фемтосекундных лазеров на основе полых кристаллических волокон.

Длина волны накачки	800 нм
Эффективность преобразования	до 60%
Спектр (-20 дБ)	380-1050 нм

TERA-AX

Генератор высокоинтенсивного терагерцового импульсного излучения для усилителей на титан-сапфире.

Центральная частота	1 ТГц
Спектральная ширина	0.5-2.5 ТГц
Энергия ТГц импульса	>2 мкДж
