Многоканальный источник питания. LPS-12
| Параметр | Условия* | Мин. | Типичное | Макс. | Ед.изм. |
| Выходное напряжение V1/V2 | UВХ = 230 В, без нагрузки
UВХ = 230 В, IН = 380 мА UВХ = 200 В, без нагрузки UВХ = 200 В, IН = 380 мА |
11,9
11,7 11,9 11,7 |
12,0
11,9 12,0 11,9 |
12,2
12,1 12,2 12,1 |
В
В В В |
| Максимально допустимый выходной ток V1/V2 | 0,36 | 0,38 | 0,4 | A | |
| Максимальная потребляемая мощность | UВХ = 230 В, IН = 380 мА | 20 | 22 | 25 | Вт |
| Входное напряжение | 200 | 230 | 240 | В | |
| Частота входного напряжения | 50 | Гц | |||
| Выходной разъем | M8-pico x3 и BP | ||||
| Рабочая температура | 10 | 40 | °С | ||
| Температура хранения и транспортировки | -20 | 70 | °С | ||
| Допустимый уровень относительной влажности | При температуре менее 30°С При температуре от 30 до 40°С |
90
60 |
%
% |
||

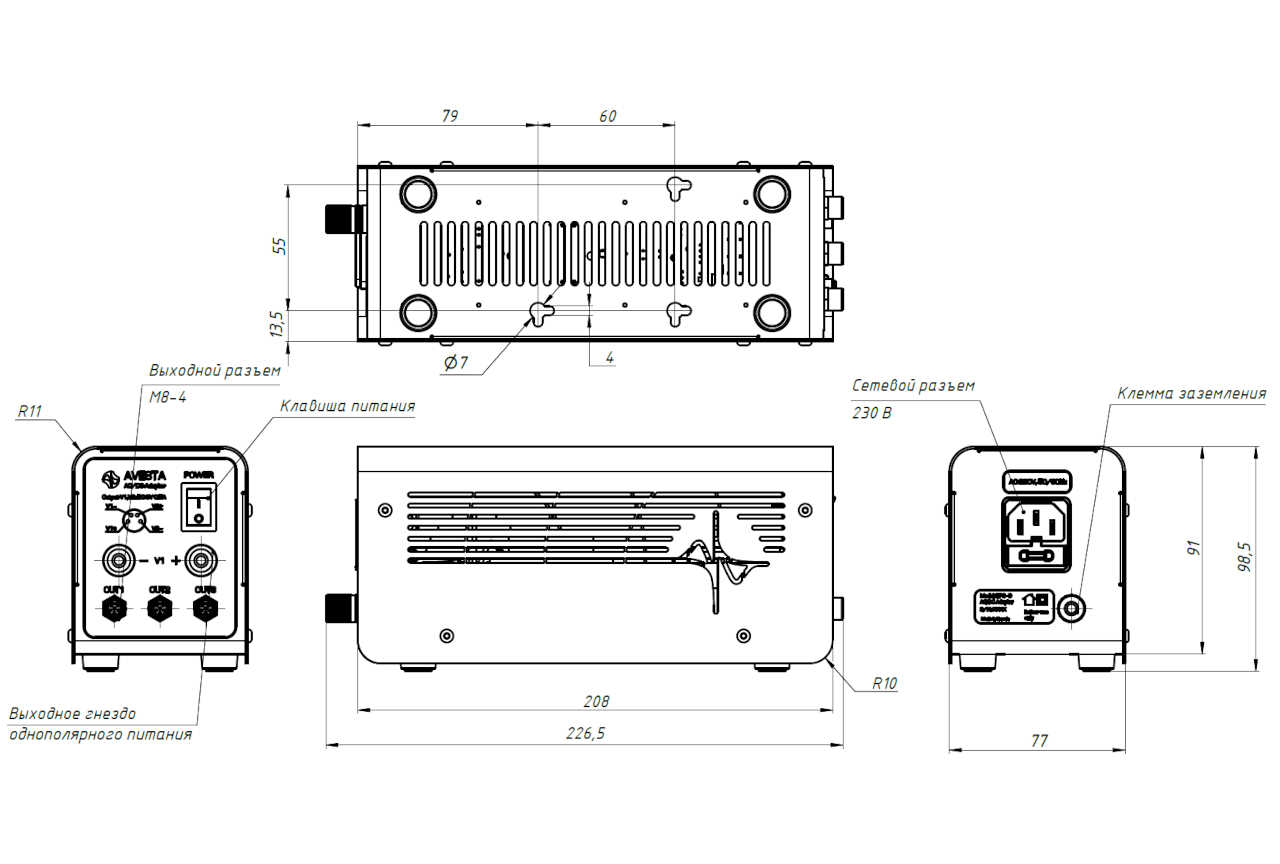

| Габариты | Д x Ш x В, без учета кабеля | 226,5 x 77 x 98,5 | мм | ||
| Масса | 1200 | г |

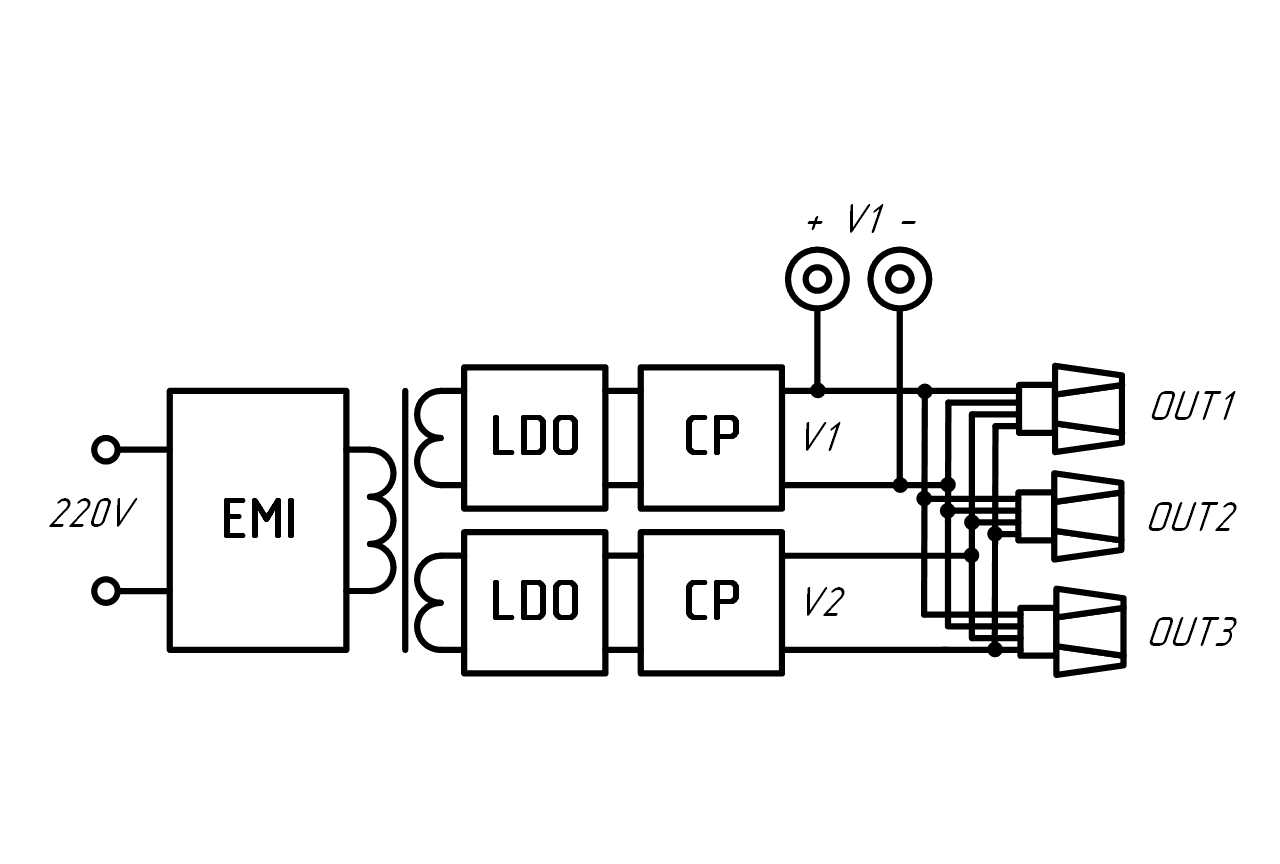

Многоканальный источник питания с низким уровнем импульсных шумов, специально разработанный для питания фотоприемников. Выполнен на основе сетевого понижающего трансформатора с двумя независимыми обмотками и линейными стабилизаторами напряжения LDO на выходе.
Для улучшения развязки с сетью питания и снижения уровня шумов, перед первичной обмоткой трансформатора установлены проходной и синфазный EMI-фильтры.
Защита источника питания от превышения максимального тока нагрузки осуществляется с помощью схемы защиты CP установленной после линейного стабилизатора LDO, по каждому из выходных напряжений. При небольшом превышении тока нагрузки источник переходит в аварийный режим ограничения выходного тока (за счет уменьшения выходного напряжения), но если превышение длительное время не пропадает или существенно превышает допустимое максимальное значение тока (0,4А для всего источника питания на одно из напряжений), то выход источника отключается от нагрузки. После уменьшения нагрузки до допустимого уровня, через некоторое время источник выходит из аварийного режима и автоматически включается. Индикация перехода в аварийный режим осуществляется с помощью красного светодиода, светящего изнутри корпуса источника.
Для подключения фотоприемников на корпусе источника предусмотрено три разъема M8-pico (гнездо). Также к источнику питания можно подключить и другую нагрузку с однополярным питанием, для этого предусмотрена пара гнезд типа BP (banana plug).
Фотоприемники серии ODA и ODAv подключаются с помошью шнура питания Cable M8-pico в модификациях CableM8pico-M8pM/M8pM-5 или CableM8pico-M8pM/M8pM-2 (не входят в стандартный комплект поставки, выбираются и заказываются отдельно). А для подключения фотоприемников серии OD необходимо использовать переходник в батарейный отсек Adapter A23 со шнуром CableM8pico-2.5/M8pM-2 (так же не входят в стандартный комплект поставки).
Допускается установка источника питания на вертикальные поверхности. Для этого в днище источника предусмотрены специальные крепежные пазы.
▷Совместимость источника питания LPS-12 с моделями ФПУ
| OD-10А | OD-3А | OD-08А | OD-04A | OD-02A | OD-1B | OD-03B | OD-007BFC | OD-007BL | OD-1B2 | OD-03B2 | ODA-1B SG | ODA-3А SG | |
| LPS-12 | • | • | • | • | • | • | • | • | • | • | • | • | • |
